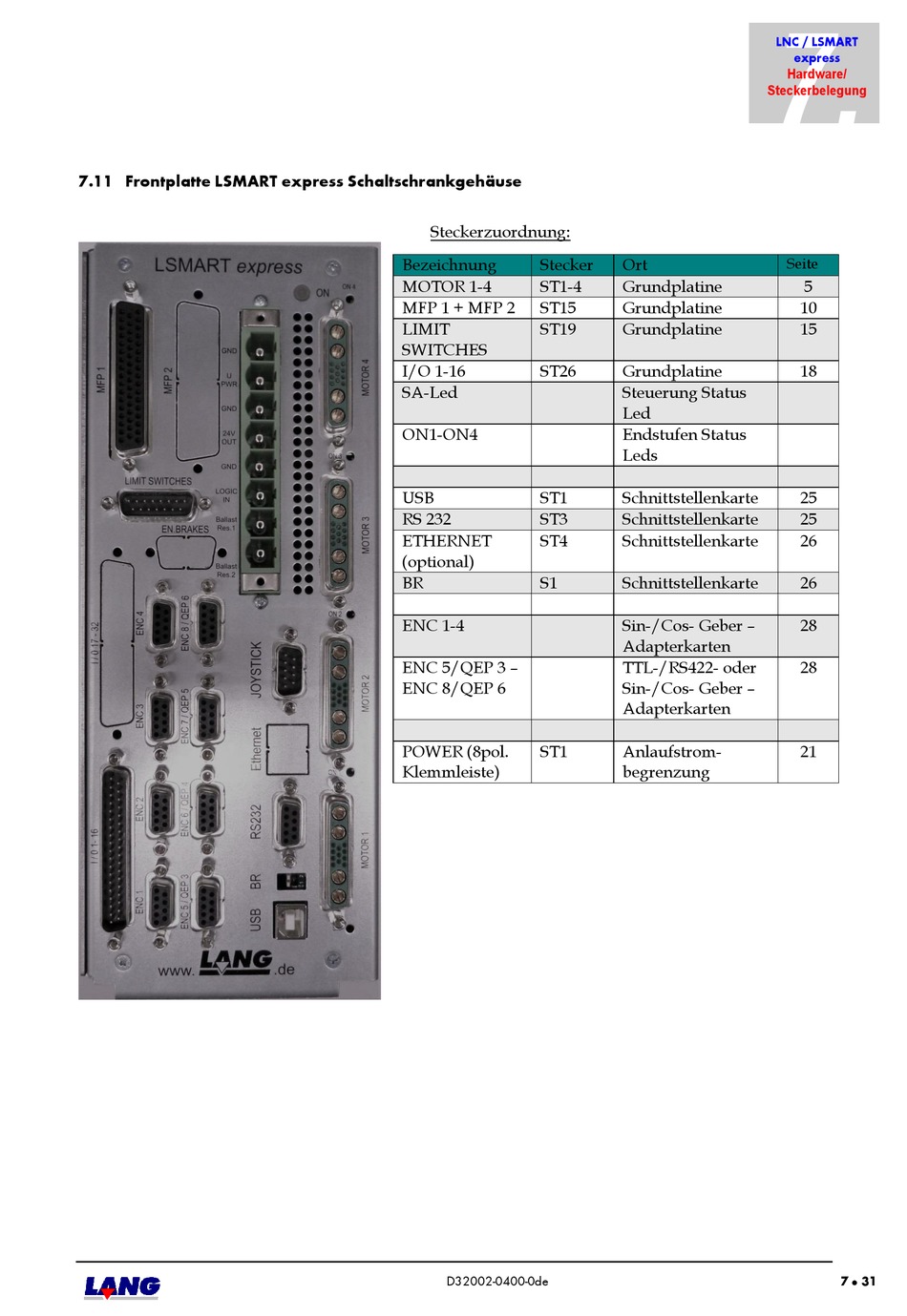

7.11 Frontplatte LSMART express Schaltschrankgehäuse
Steckerzuordnung:
Bezeichnung Stecker
MOTOR 1-4 ST1-4
MFP 1 + MFP 2 ST15
LIMIT ST19
SWITCHES
I/O 1-16 ST26
SA-Led
ON1-ON4
USB ST1
RS 232 ST3
ETHERNET ST4
(optional)
BR S1
ENC 1-4
ENC 5/QEP 3 –
ENC 8/QEP 6
POWER (8pol. ST1
Klemmleiste)
D32002-0400-0de
7.
LNC / LSMART
Hardware/
Steckerbelegung
Ort Seite
Grundplatine
Grundplatine
Grundplatine
Grundplatine
Steuerung Status
Led
Endstufen Status
Leds
Schnittstellenkarte
Schnittstellenkarte
Schnittstellenkarte
Schnittstellenkarte
Sin-/Cos- Geber –
Adapterkarten
TTL-/RS422- oder
Sin-/Cos- Geber –
Adapterkarten
Anlaufstrom-
begrenzung
express
5
10
15
18
25
25
26
26
28
28
21
7 31

