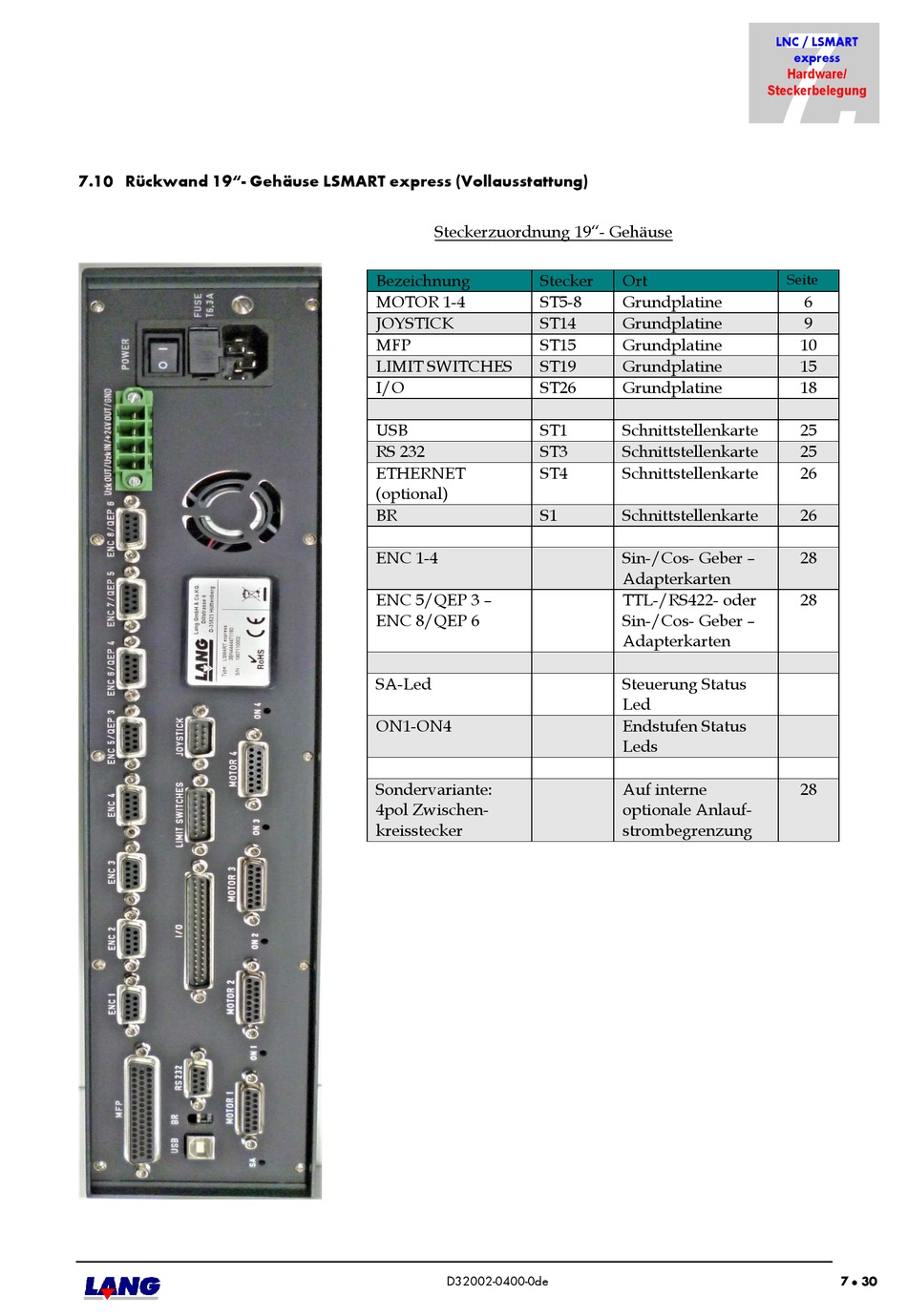

7.10 Rückwand 19"- Gehäuse LSMART express (Vollausstattung)
Steckerzuordnung 19"- Gehäuse
Bezeichnung Stecker
MOTOR 1-4 ST5-8
JOYSTICK ST14
MFP ST15
LIMIT SWITCHES ST19
I/O ST26
USB ST1
RS 232 ST3
ETHERNET ST4
(optional)
BR S1
ENC 1-4
ENC 5/QEP 3 –
ENC 8/QEP 6
SA-Led
ON1-ON4
Sondervariante:
4pol Zwischen-
kreisstecker
D32002-0400-0de
7.
LNC / LSMART
Hardware/
Steckerbelegung
Seite
Ort
Grundplatine
Grundplatine
Grundplatine
Grundplatine
Grundplatine
Schnittstellenkarte
Schnittstellenkarte
Schnittstellenkarte
Schnittstellenkarte
Sin-/Cos- Geber –
Adapterkarten
TTL-/RS422- oder
Sin-/Cos- Geber –
Adapterkarten
Steuerung Status
Led
Endstufen Status
Leds
Auf interne
optionale Anlauf-
strombegrenzung
express
6
9
10
15
18
25
25
26
26
28
28
28
7 30

