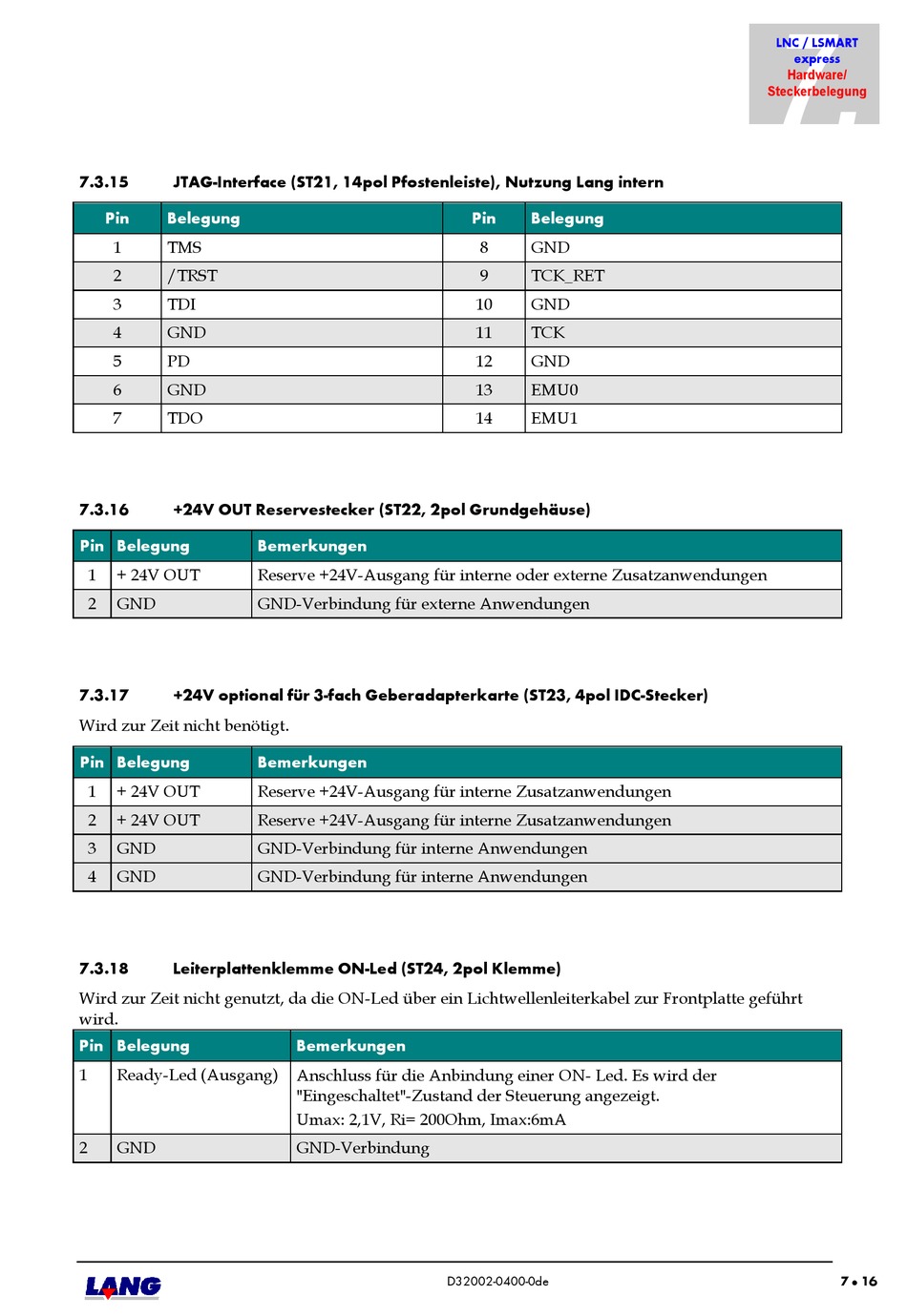

7.3.15

JTAG-Interface (ST21, 14pol Pfostenleiste), Nutzung Lang intern

Pin Belegung
1 TMS
2 /TRST
3 TDI
4 GND
5 PD
6 GND
7 TDO
7.3.16 +24V OUT Reservestecker (ST22, 2pol Grundgehäuse)
Pin Belegung
1 + 24V OUT
2 GND
7.3.17 +24V optional für 3-fach Geberadapterkarte (ST23, 4pol IDC-Stecker)
Wird zur Zeit nicht benötigt.
Pin Belegung
1 + 24V OUT
2 + 24V OUT
3 GND
4 GND
7.3.18

Leiterplattenklemme ON-Led (ST24, 2pol Klemme)

Wird zur Zeit nicht genutzt, da die ON-Led über ein Lichtwellenleiterkabel zur Frontplatte geführt
wird.
Pin Belegung
1 Ready-Led (Ausgang)
2 GND
Bemerkungen
Reserve +24V-Ausgang für interne oder externe Zusatzanwendungen
GND-Verbindung für externe Anwendungen
Bemerkungen
Reserve +24V-Ausgang für interne Zusatzanwendungen
Reserve +24V-Ausgang für interne Zusatzanwendungen
GND-Verbindung für interne Anwendungen
GND-Verbindung für interne Anwendungen
Bemerkungen
Anschluss für die Anbindung einer ON- Led. Es wird der
"Eingeschaltet"-Zustand der Steuerung angezeigt.
Umax: 2,1V, Ri= 200Ohm, Imax:6mA
GND-Verbindung
Pin Belegung
8 GND
9 TCK_RET
10 GND
11 TCK
12 GND
13 EMU0
14 EMU1
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
7 16

