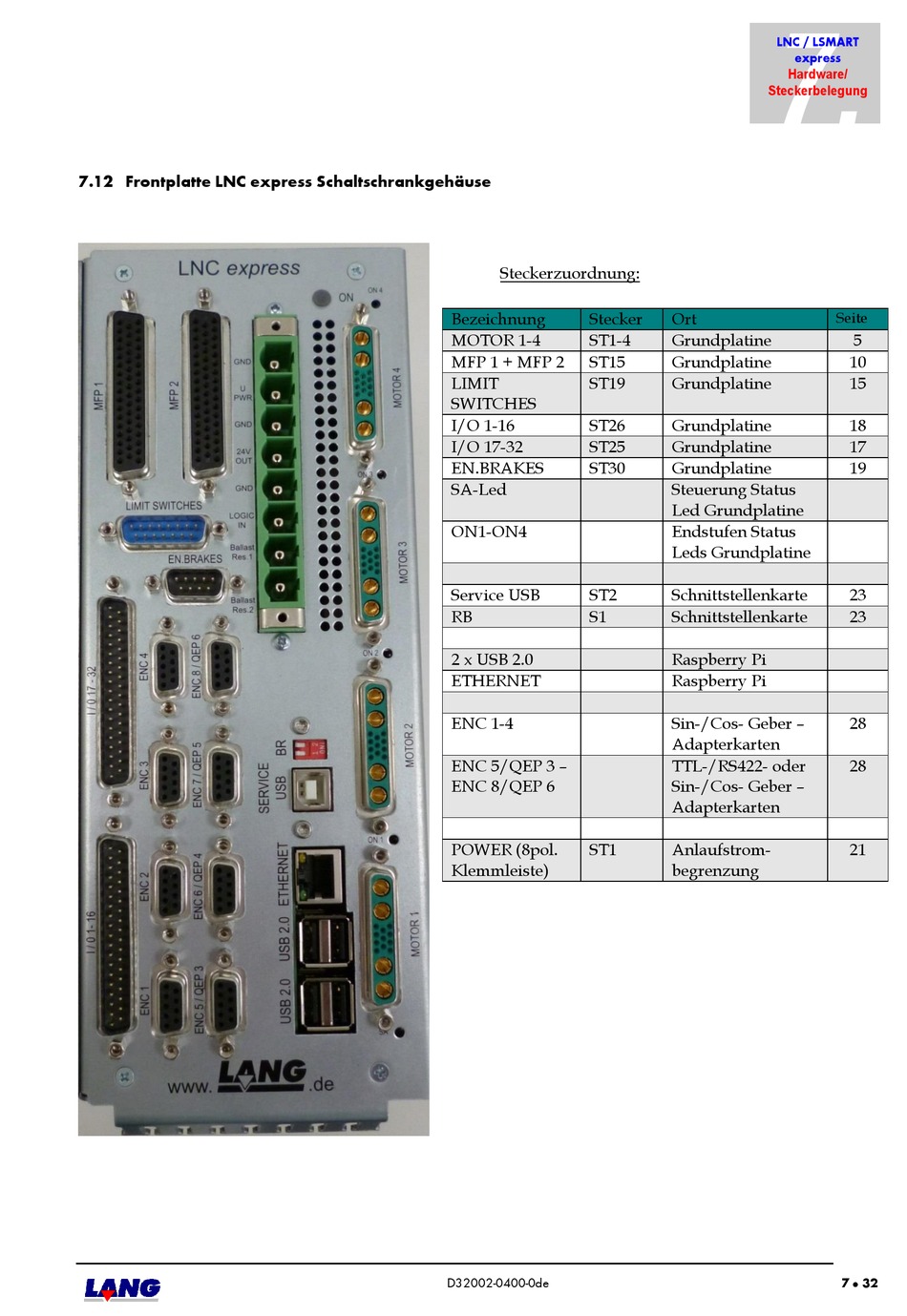

7.12 Frontplatte LNC express Schaltschrankgehäuse
Steckerzuordnung:
Bezeichnung Stecker
MOTOR 1-4 ST1-4
MFP 1 + MFP 2 ST15
LIMIT ST19
SWITCHES
I/O 1-16 ST26
I/O 17-32 ST25
EN.BRAKES ST30
SA-Led
ON1-ON4
Service USB ST2
RB S1
2 x USB 2.0
ETHERNET
ENC 1-4
ENC 5/QEP 3 –
ENC 8/QEP 6
POWER (8pol. ST1
Klemmleiste)
D32002-0400-0de
7.
LNC / LSMART
express
Hardware/
Steckerbelegung
Ort Seite
Grundplatine
Grundplatine
Grundplatine
Grundplatine
Grundplatine
Grundplatine
Steuerung Status
Led Grundplatine
Endstufen Status
Leds Grundplatine
Schnittstellenkarte
Schnittstellenkarte
Raspberry Pi
Raspberry Pi
Sin-/Cos- Geber –
Adapterkarten
TTL-/RS422- oder
Sin-/Cos- Geber –
Adapterkarten
Anlaufstrom-
begrenzung
7
5
10
15
18
17
19
23
23
28
28
21
32

