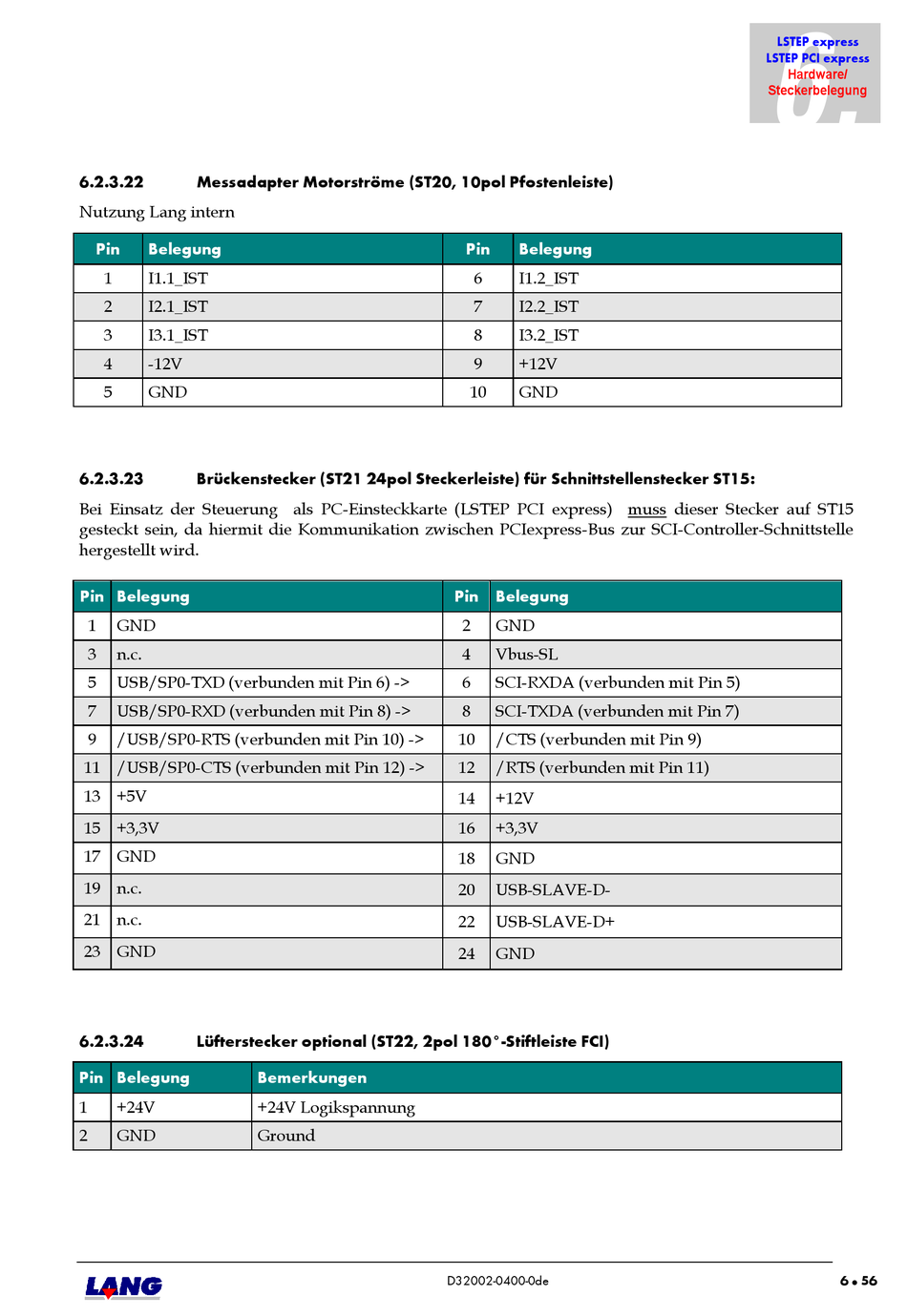

6.2.3.22 Messadapter Motorströme (ST20, 10pol Pfostenleiste)
Nutzung Lang intern
Pin Belegung
1 I1.1_IST
2 I2.1_IST
3 I3.1_IST
4 -12V
5 GND
6.2.3.23 Brückenstecker (ST21 24pol Steckerleiste) für Schnittstellenstecker ST15:
Bei Einsatz der Steuerung als PC-Einsteckkarte (LSTEP PCI express) muss dieser Stecker auf ST15
gesteckt sein, da hiermit die Kommunikation zwischen PCIexpress-Bus zur SCI-Controller-Schnittstelle
hergestellt wird.
Pin Belegung
1 GND
3 n.c.
5 USB/SP0-TXD (verbunden mit Pin 6) ->
7 USB/SP0-RXD (verbunden mit Pin 8) ->
9 /USB/SP0-RTS (verbunden mit Pin 10) ->
11 /USB/SP0-CTS (verbunden mit Pin 12) ->
13 +5V
15 +3,3V
17 GND
19 n.c.
21 n.c.
23 GND
6.2.3.24 Lüfterstecker optional (ST22, 2pol 180°-Stiftleiste FCI)
Pin Belegung
1 +24V
2 GND
Bemerkungen
+24V Logikspannung
Ground
Pin Belegung
6 I1.2_IST
7 I2.2_IST
8 I3.2_IST
9 +12V
10 GND
Pin Belegung
2 GND
4 Vbus-SL
6 SCI-RXDA (verbunden mit Pin 5)
8 SCI-TXDA (verbunden mit Pin 7)
10 /CTS (verbunden mit Pin 9)
12 /RTS (verbunden mit Pin 11)
14 +12V
16 +3,3V
18 GND
20 USB-SLAVE-D-
22 USB-SLAVE-D+
24 GND
