6.1.10

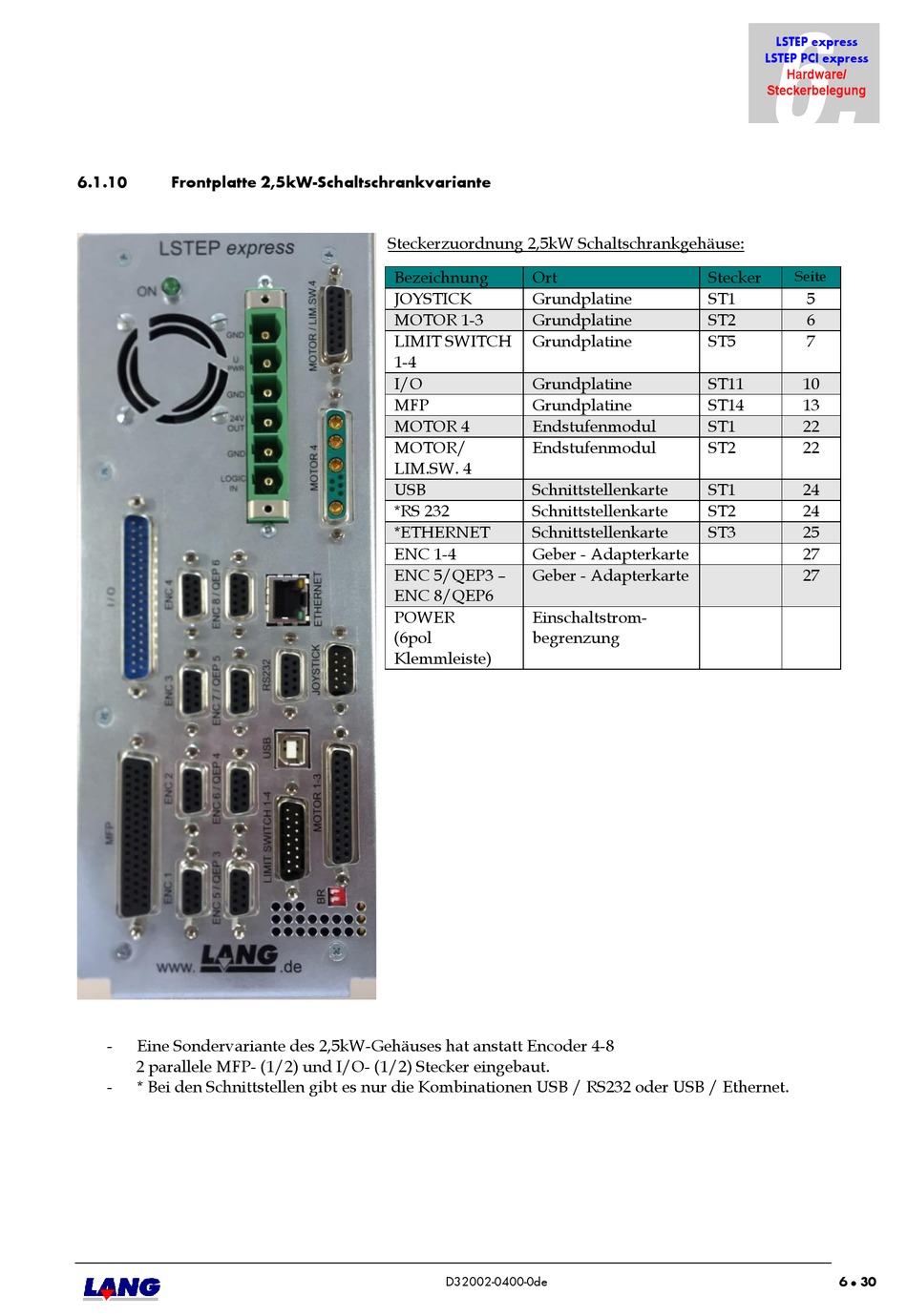

Frontplatte 2,5kW-Schaltschrankvariante

- Eine Sondervariante des 2,5kW-Gehäuses hat anstatt Encoder 4-8
2 parallele MFP- (1/2) und I/O- (1/2) Stecker eingebaut.
- * Bei den Schnittstellen gibt es nur die Kombinationen USB / RS232 oder USB / Ethernet.
Steckerzuordnung 2,5kW Schaltschrankgehäuse:
Bezeichnung Ort
JOYSTICK Grundplatine
MOTOR 1-3 Grundplatine
LIMIT SWITCH Grundplatine
1-4
I/O Grundplatine
MFP Grundplatine
MOTOR 4 Endstufenmodul
MOTOR/ Endstufenmodul
LIM.SW. 4
USB Schnittstellenkarte
*RS 232 Schnittstellenkarte
*ETHERNET Schnittstellenkarte
ENC 1-4 Geber - Adapterkarte
ENC 5/QEP3 –
Geber - Adapterkarte
ENC 8/QEP6
POWER Einschaltstrom-
(6pol begrenzung
Klemmleiste)
D32002-0400-0de
6.
LSTEP express
LSTEP PCI express
Hardware/
Steckerbelegung
Stecker Seite
ST1 5
ST2 6
ST5 7
ST11 10
ST14 13
ST1 22
ST2 22
ST1 24
ST2 24
ST3 25
27
27
6 30

