3.12 Verbessern des Leistungsfaktors

3.12

Verbessern des Leistungsfaktors

◆
Anschließen einer Netzdrossel oder Zwischenkreisdrossel
Netzdrosseln und Zwischenkreisdrosseln dämpfen Stromstöße und verbessern den Leistungsfaktor auf der Ein-
gangsseite des Frequenzumrichters.
Schließen Sie eine Netzdrossel oder Zwischenkreisdrossel unter diesen Bedingungen auf der Eingangsseite (Pri-
märseite) an:
• Um harmonische Stromoberschwingungen zu verringern oder den Leistungsfaktor der Spannungsversorgung zu
verbessern
• Bei Verwendung einer Blindstromkompensationsanlage
• Bei hoher Leistung des Versorgungstransformators (600 kVA oder mehr).
Anmerkung:
• Sie können eine Netzdrossel und eine Zwischenkreisdrossel zusammen einsetzen.
• Wenn Sie einen Thyristorumrichter (zum Beispiel einen Gleichstromantrieb) an der gleichen Spannungsversorgung anschließen, ver-
wenden Sie eine Netzdrossel.
• Die Leistungsteil-Klemmenleiste für den Frequenzumrichter und die Klemmenleisten für die Netz- und Zwischenkreisdrosseln haben
verschiedene Bauformen. Bereiten Sie die Enden der Verdrahtung ordnungsgemäß vor.
• Erden Sie die Netz- und Zwischenkreisdrosseln (Option) auf der Rückseite der Montagebasis. Entfernen Sie die gesamte Farbe von der
Montagefläche des Schaltschranks.
■
Anschließen einer Netzdrossel
A - Spannungsversorgung
B - MCCB
■

Verbinden einer Zwischenkreisdrossel

Wenn Sie eine Zwischenkreisdrossel installieren, entfernen Sie die Brücke zwischen den Klemmen +1 und +2.
Wenn Sie keine Zwischenkreisdrossel verwenden, entfernen Sie die Brücke nicht.
spiel für die Verdrahtung der Zwischenkreisdrossel.
A - Spannungsversorgung
B - MCCB
Anmerkung:
An den Frequenzumrichtermodellen B001 bis B018 kann keine Zwischenkreisdrossel angeschlossen werden.
Bei einphasigen Frequenzumrichterm hat eine Netzdrossel die gleiche Wirkung wie eine Zwischenkreisdrossel. Um den Leistungsfaktor
bei einphasigen Frequenzumrichtern zu verbessern, installieren Sie eine Netzdrossel auf der Eingangsseite des Frequenzumrichters.
100

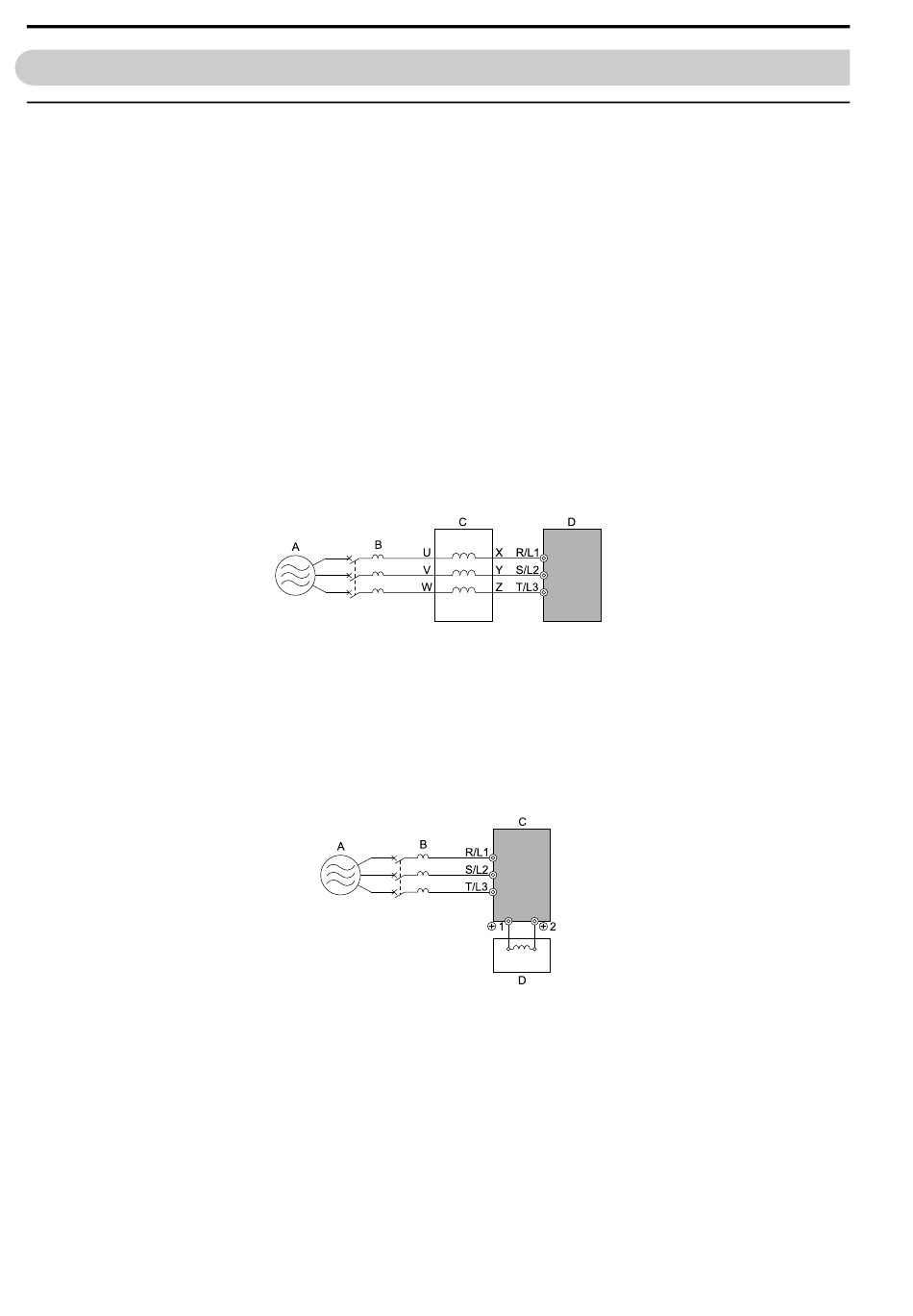

Abbildung 3.57 Verbindungsbeispiel für Netzdrossel
Abbildung 3.58 Zwischenkreisdrossel Verbindungsbeispiel
C - Netzdrossel
D - Frequenzumrichter
C - Frequenzumrichter
D - Zwischenkreisdrossel
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Abbildung 3.58 zeigt ein Bei-
