YASKAWA CIPR-GA50C Serie Technisches Handbuch Seite 590

12.5 d: Sollwerte
■
d4-10: Ausw. Unt.Grenzw. F.sollw Auf/Ab
Nr.
Name
(hex.)
d4-10 Ausw. Unt.Grenzw. F.sollw
Auf/Ab
(02B6)
0 : Höherer Wert d2-02 / Analog
Der höhere Wert von d2-02 [Frequenzsollwert-Untergrenze] und einem für Frequenzsollwert [H3-02, H3-10 = 0]
programmierten Analogeingang legt den unteren Grenzwert für den Frequenzsollwert fest.
Anmerkung:
Wenn Sie Auswahl Externer Sollwert 1/2 [H1-xx = 2] verwenden, um zwischen der Funktion Auf/Ab und einem Analogeingang als Soll-
wertquelle umzuschalten, wird der Analogwert zum unteren Grenzwert, wenn der Befehl Auf/Ab aktiv ist. Setzen Sie d4-10 = 1, um die
Funktion Auf/Ab und den Analogeingangswert zu trennen.
1 : d2-02
Sie können den unteren Grenzwert des Frequenzsollwerts nur mit d2-02 einstellen.
■
d4-11: Auswahl bidirektionaler Ausgang
Nr.
Name
(hex.)
d4-11 Auswahl bidirektionaler
Ausgang
(02B7)
0 : Deaktiviert
Der Frequenzumrichter ändert nicht den Frequenzsollwert oder den PID-Ausgangswert auf den bidirektionalen
internen Frequenzsollwert.
Wenn der Frequenzsollwert oder der PID-Ausgangswert zwischen 0% und 100% der maximalen Ausgangsfre-
quenz ist, treibt der Frequenzumrichter den Motor in der festgelegten Drehrichtung an.
1 : Aktiviert
Ändert den Frequenzsollwert oder den PID-Ausgangswert auf den bidirektionalen internen Frequenzsollwert.
Wenn der Frequenzsollwert oder der PID-Ausgangswert zwischen 0% und 50% ist, kehrt der Frequenzumrichter
die festgelegte Drehrichtung des Motors um. Wenn der Frequenzsollwert oder der PID-Ausgangswert zwischen
50% und 100% ist, treibt der Frequenzumrichter den Motor in der festgelegten Drehrichtung an.
Anmerkung:
Wenn Sie die Bidirektional-Funktion mit PID-Regelung verwenden, können Sie mit einer MFDI-Klemme für PID Bidirektional aktivie-
ren [H1-xx = 7 F] die Bidirektional-Funktion aktivieren oder deaktivieren.
In Tabelle 12.44 ist der Betrieb des Frequenzumrichters dargestellt, wenn Sie die PID-Regelung mit der Bidirek-
tional-Funktion und d4-11 = 1 verwenden.
Einstellung von b5-01 [Einstellung der PID-
Funktion]
b5-01 = 0 [Deaktiviert]
b5-01 ≠ 0 [Aktiviert]
• Wenn die PID-Regelung deaktiviert ist oder H1-xx = 19 [MFDI Funktionsauswahl = PID deaktivieren]
aktiviert ist
Wenn der Frequenzsollwert zwischen 0% und 50% ist, kehrt der Frequenzumrichter die festgelegte Drehrich-
tung des Motors um. Wenn der Frequenzsollwert zwischen 50% und 100% ist, treibt der Frequenzumrichter den
Motor in der festgelegten Drehrichtung an. In
sem Zeitpunkt dargestellt. Dies ist ein Betriebsbeispiel dafür, wenn der Vorwärts-Startbefehl eingegeben wird.

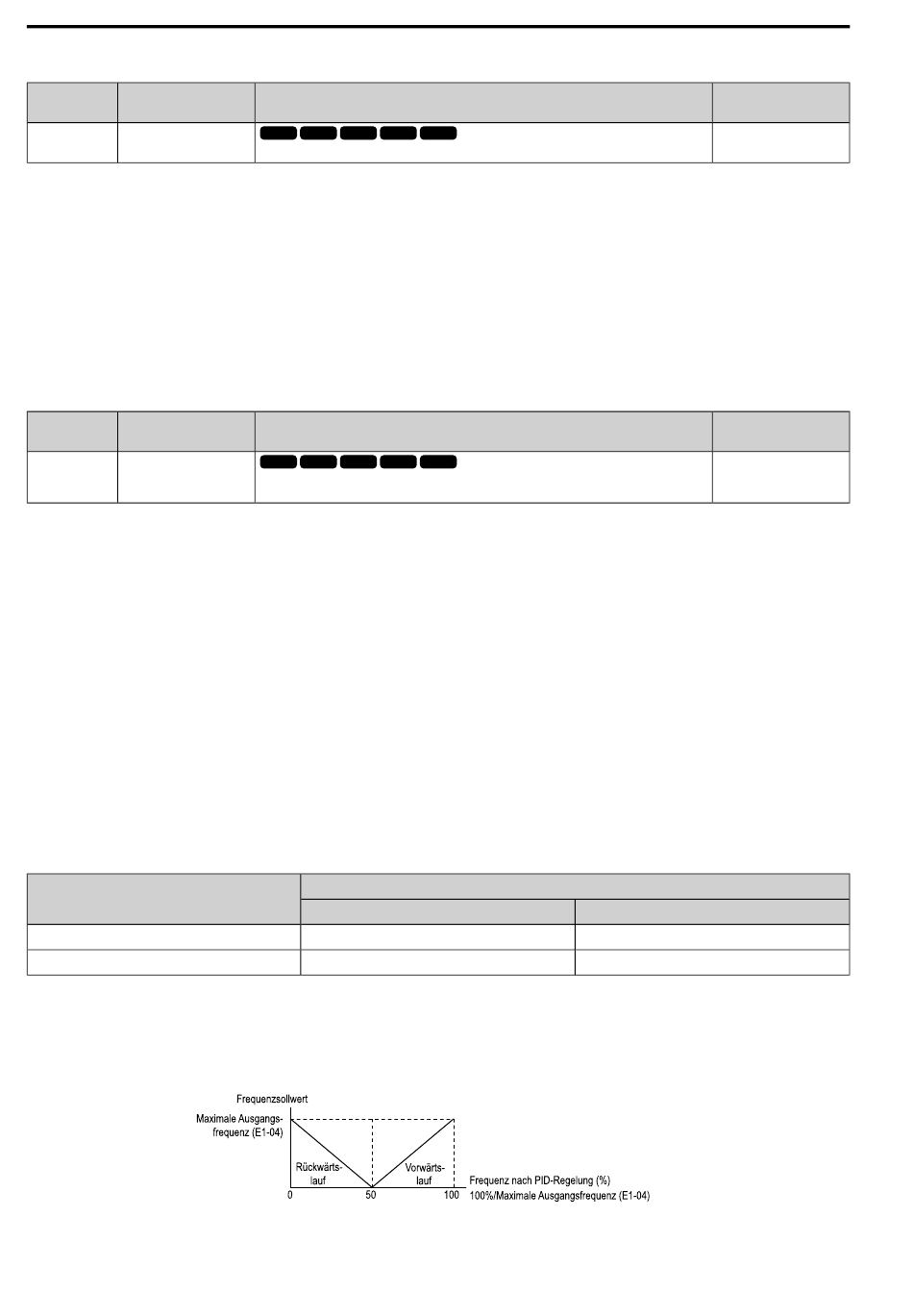

Abbildung 12.57 Frequenzsollwertübergang, wenn PID-Regelung deaktiviert ist oder „PID deaktivieren" EIN ist
590
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Legt den unteren Grenzwert für den Frequenzsollwert bei der Funktion Auf/Ab fest.
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Legt die Funktion fest, die den Frequenzsollwert auf einen bidirektionalen internen Frequenzsoll-
wert ändert.
Tabelle 12.44 Betriebsbedingungen mit der Bidirektional-Funktion
Zustand der für 7 F [PID Bidirektional aktivieren] festgelegten MFDI-Klemme
Bidirektional-Funktion aktiviert
Bidirektional-Funktion aktiviert
Abbildung 12.57
Beschreibung
Beschreibung
EIN
Bidirektional-Funktion aktiviert
Normalbetrieb (Bidirektional-Funktion deaktiviert)
ist die Änderung des Frequenzsollwerts zu die-
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Werkseinstellung
(Bereich)
0
(0, 1)
Werkseinstellung
(Bereich)
0
(0, 1)
AUS
