Verwenden der Netzausfall-Überbrückungszeit und der Netzausfallfunktion zum Abbrechen des
Netzausfallbetriebs
zeigt ein Beispiel mit dieser Konfiguration dargestellt:
• L2-01 = 3.
• Verwenden Sie Netzausfallfunktion 1 [H1-xx = 65, 66] oder Netzausfallfunktion 2 [H1-xx = 7A, 7B].
Der Frequenzumrichter beginnt den Tieflauf mit der Netzausfallfunktion. Der Frequenzumrichter führt einen Tief-
lauf für die in Parameter L2-10 festgelegte Zeit durch und prüft dann die Zwischenkreisspannung und den Status
des Digitaleingangs für die Netzausfallfunktion. Wenn die Zwischenkreisspannung geringer ist als der Pegel L2-
11 [Netzausf.fk. Zwischenkr.sollsp.] oder wenn der Digitaleingang für die Netzausfallfunktion aktiv ist, wird der
Netzausfallfunktion-Tieflauf fortgesetzt. Wenn die Zwischenkreisspannung höher ist als der Pegel L2-11, beendet
der Frequenzumrichter die Netzausfallfunktion. Der Frequenzumrichter führt einen Hochlauf zu dem Frequenz-
sollwert durch, der vor dem Netzausfall gültig war, und der Normalbetrieb wird fortgesetzt. Wenn die in L2-02
festgelegte Zeit abgelaufen ist, erkennt der Frequenzumrichter Uv1. Wenn Sie den Netzausfallbetrieb abbrechen,
wird ein erneuter Hochlauf durchgeführt, und der Normalbetrieb wird fortgesetzt.

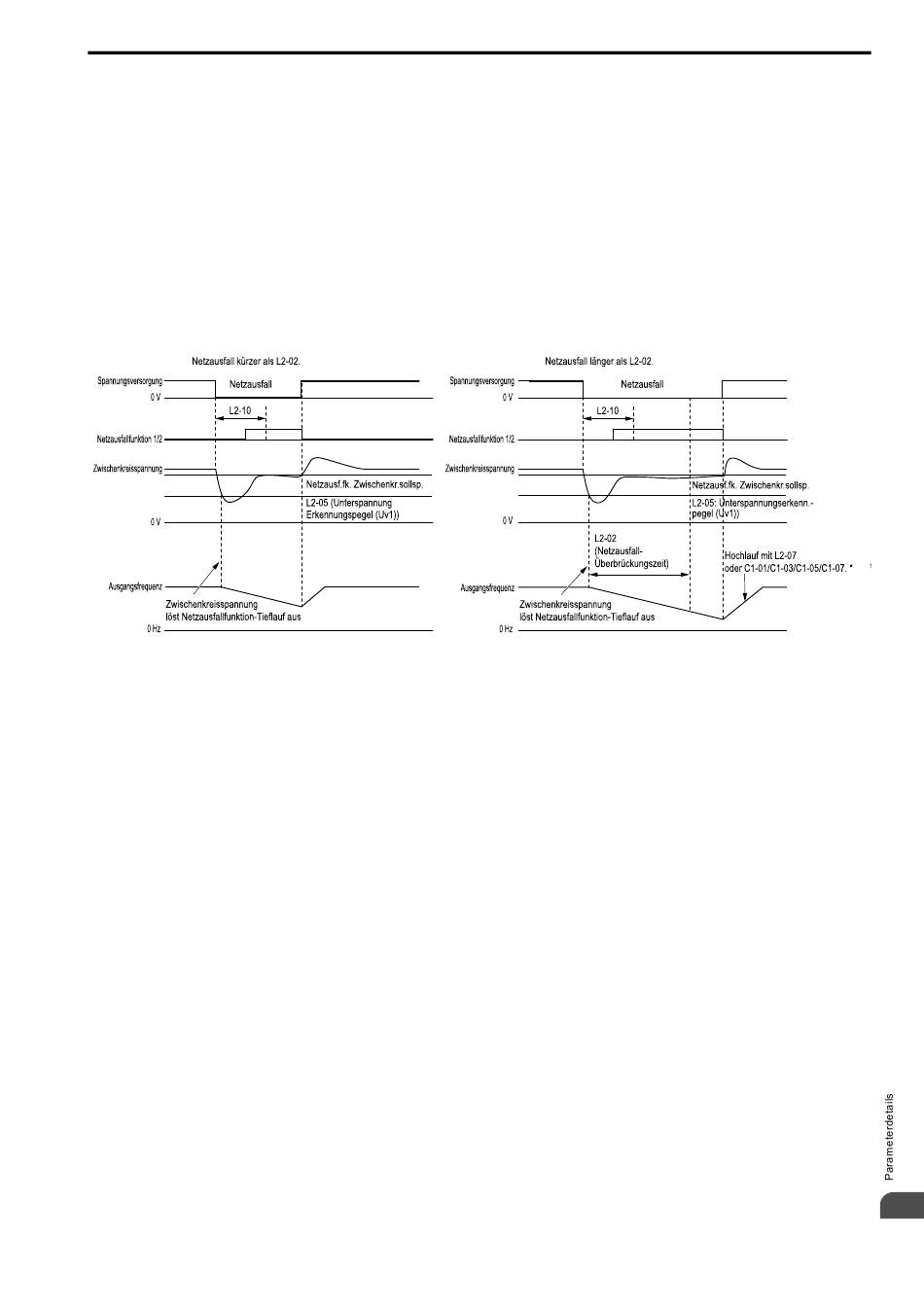

Abbildung 12.112 Verwenden der Netzausfall-Überbrückungszeit und der Netzausfallfunktion zum Abbrechen des
*1 Wenn L2-07 = 0.00 ist, führt der Frequenzumrichter erneut einen Hochlauf entsprechend der anwendbaren
Hochlaufzeit [C1-01, C1-03, C1-05, C1-07] durch, und der Normalbetrieb wird fortgesetzt.
Abbrechen des Netzausfallbetriebs, wenn die Wiederherstellung der Spannung erfolgt, während die Steu-
erspannung (Spannungsversorgung der Steuerplatine) vorhanden ist
zeigt ein Beispiel mit dieser Konfiguration dargestellt:
• L2-01 = 4 [Netzausfallfunkt.: CPU hat Strom] ist eingestellt.
• Die Netzausfallfunktion wird nicht verwendet.
Der Frequenzumrichter beginnt den Tieflauf mit der Netzausfallfunktion. Der Frequenzumrichter führt einen Tief-
lauf für die in Parameter L2-10 festgelegte Zeit durch und prüft dann die Zwischenkreisspannung. Wenn die Zwi-
schenkreisspannung geringer ist als der Pegel L2-11, setzt der Frequenzumrichter den Tieflauf mit der
Netzausfallfunktion fort. Wenn die Zwischenkreisspannung höher ist als der Pegel L2-11, wird der Normalbetrieb
fortgesetzt. Der Frequenzumrichter führt einen Hochlauf zu dem Frequenzsollwert durch, der vor dem Netzausfall
gültig war, und der Normalbetrieb wird fortgesetzt.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Netzausfallbetriebs
