12.9 L: Schutzfunktionen

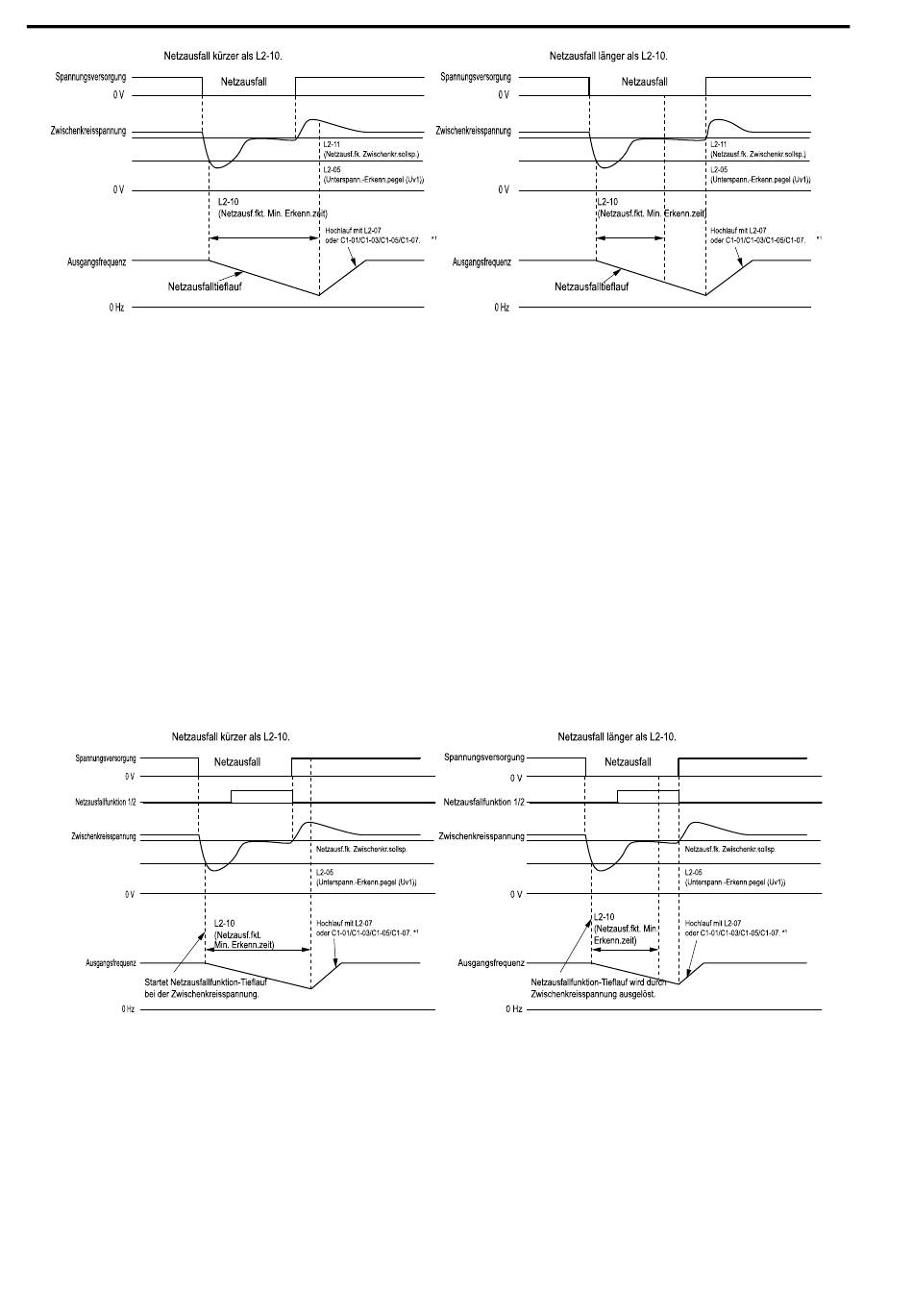

Abbildung 12.113 Abbrechen des Netzausfallbetriebs ohne die Netzausfallfunktion, wenn die Wiederherstellung der
Spannung erfolgt, während die Steuerspannung (Spannungsversorgung der Steuerplatine) vorhanden ist
*1 Wenn L2-07 = 0.00 s ist, führt der Frequenzumrichter erneut einen Hochlauf entsprechend der anwendbaren
Hochlaufzeit [C1-01, C1-03, C1-05, C1-07] durch, und der Normalbetrieb wird fortgesetzt.
Verwenden der Netzausfallfunktion zum Abbrechen des Netzausfallbetriebs, wenn die Wiederherstellung
der Spannung erfolgt, während die Steuerspannung (Spannungsversorgung der Steuerplatine) vorhanden
ist
zeigt ein Beispiel mit dieser Konfiguration dargestellt:
• L2-01 = 4.
• Verwenden Sie Netzausfallfunktion 1 [H1-xx = 65, 66] oder Netzausfallfunktion 2 [H1-xx = 7A, 7B].
Der Frequenzumrichter beginnt den Tieflauf mit der Netzausfallfunktion. Der Frequenzumrichter führt einen Tief-
lauf für die in L2-10 festgelegte Zeit durch und prüft dann die Zwischenkreisspannung und den Status des Digita-
leingangs für die Netzausfallfunktion. Wenn die Zwischenkreisspannung geringer ist als der Pegel L2-11 oder
wenn der Digitaleingang für die Netzausfallfunktion aktiv ist, wird der Tieflauf fortgesetzt. Wenn die Zwischen-
kreisspannung höher ist als der Pegel L2-11, beendet der Frequenzumrichter die Netzausfallfunktion. Der Fre-
quenzumrichter führt einen Hochlauf zu dem Frequenzsollwert durch, der vor dem Netzausfall gültig war, und der
Normalbetrieb wird fortgesetzt. Wenn der Befehl für die Netzausfallfunktion nach Ablauf der Zeit L2-02 weiterhin
eingegeben wird, setzt der Frequenzumrichter den Tieflauf mit der Netzausfallfunktion fort. Wenn Sie den Netz-
ausfallbetrieb abbrechen, wird ein erneuter Hochlauf durchgeführt, und der Normalbetrieb wird fortgesetzt.
Abbildung 12.114 Verwenden der Netzausfallfunktion zum Abbrechen des Netzausfallbetriebs, wenn die Wiederher-
stellung der Spannung erfolgt, während die Steuerspannung (Spannungsversorgung der Steuerplatine) vorhanden ist
*1 Wenn L2-07 = 0.00 s ist, führt der Frequenzumrichter erneut einen Hochlauf entsprechend der anwendbaren
Hochlaufzeit [C1-01, C1-03, C1-05, C1-07] durch, und der Normalbetrieb wird fortgesetzt.
Netzausfallbetrieb, wenn L2-01 = 5 [Netzausfallfkt.: Tiefl. b. Stopp]
Der Frequenzumrichter beginnt den Tieflauf mit der Netzausfallfunktion. Wenn Sie keinen Startbefehl eingeben,
kann der Motor nicht neu starten. Der Tieflauf wird fortgesetzt, bis der Motor die minimale Ausgangsfrequenz
erreicht oder zum Stillstand kommt. Wenn die Spannung während des Tieflaufs wiederhergestellt wird, setzt der
Frequenzumrichter den Tieflauf fort.
