12.3 b: Anwendung
Anmerkung:
Wenn Sie den Stoppbefehl eingeben oder den Startbefehl ausschalten, ignoriert der Frequenzumrichter den Startbefehl für die in L2-03
[Minimale Baseblock-Zeit] eingestellte Zeit. Geben Sie keinen Startbefehl ein, bis der Motor vollständig zum Stillstand gekommen ist.
Verwenden Sie die Gleichstromeinspeisung oder die Fangfunktion, um den Motor vor dem Anhalten neu zu starten.
2 : Gleichstrombremse bis Stillstand
Wenn Sie den Stoppbefehl eingeben oder den Startbefehl ausschalten, schaltet der Frequenzumrichter den Aus-
gang für die unter L2-03 eingestellte Zeit ab. Der Frequenzumrichter wartet die minimale Baseblock-Zeit ab und
speist dann den in b2-02 [Gleichstrombremse Strom] festgelegten Bremsstrom ein, um den Motor mit Gleichstrom
zu bremsen.
Mit der Gleichstrombremse kommt der Motor schneller zum Stillstand als im Freilauf.
Anmerkung:
Bei A1-02 = 5, 6 ist Gleichstrombremsung bis zum Stillstand nicht verfügbar.
Die Gleichstrombremszeit wird bestimmt vom Wert b2-04 und der Ausgangsfrequenz, bei der der Frequenzum-
richter den Stoppbefehl erhält. Der Frequenzumrichter berechnet die Gleichstrombremszeit wie in
12.13 dargestellt.
Anmerkung:
Setzen Sie L2-03 auf einen hohen Wert, der nicht oC [Überstrom] auslöst, wenn der Frequenzumrichter die Gleichstrombremse zum
Anhalten des Motor verwendet.
3 : Freilauf mit Zeitsteuerung
Geben Sie den Stoppbefehl ein oder entfernen Sie den Startbefehl und schalten sie den Frequenzumrichterausgang
ab, um einen Freilauf des Motors bis zum Stillstand durchzuführen. Der Frequenzumrichter ignoriert den Startbe-
fehl bis zum Verstreichen der „Start-Wartezeit" t.
Um den Frequenzumrichter erneut zu starten, warten Sie, bis die „Start-Wartezeit" t abgelaufen ist, und geben Sie
dann den Startbefehl ein.
514

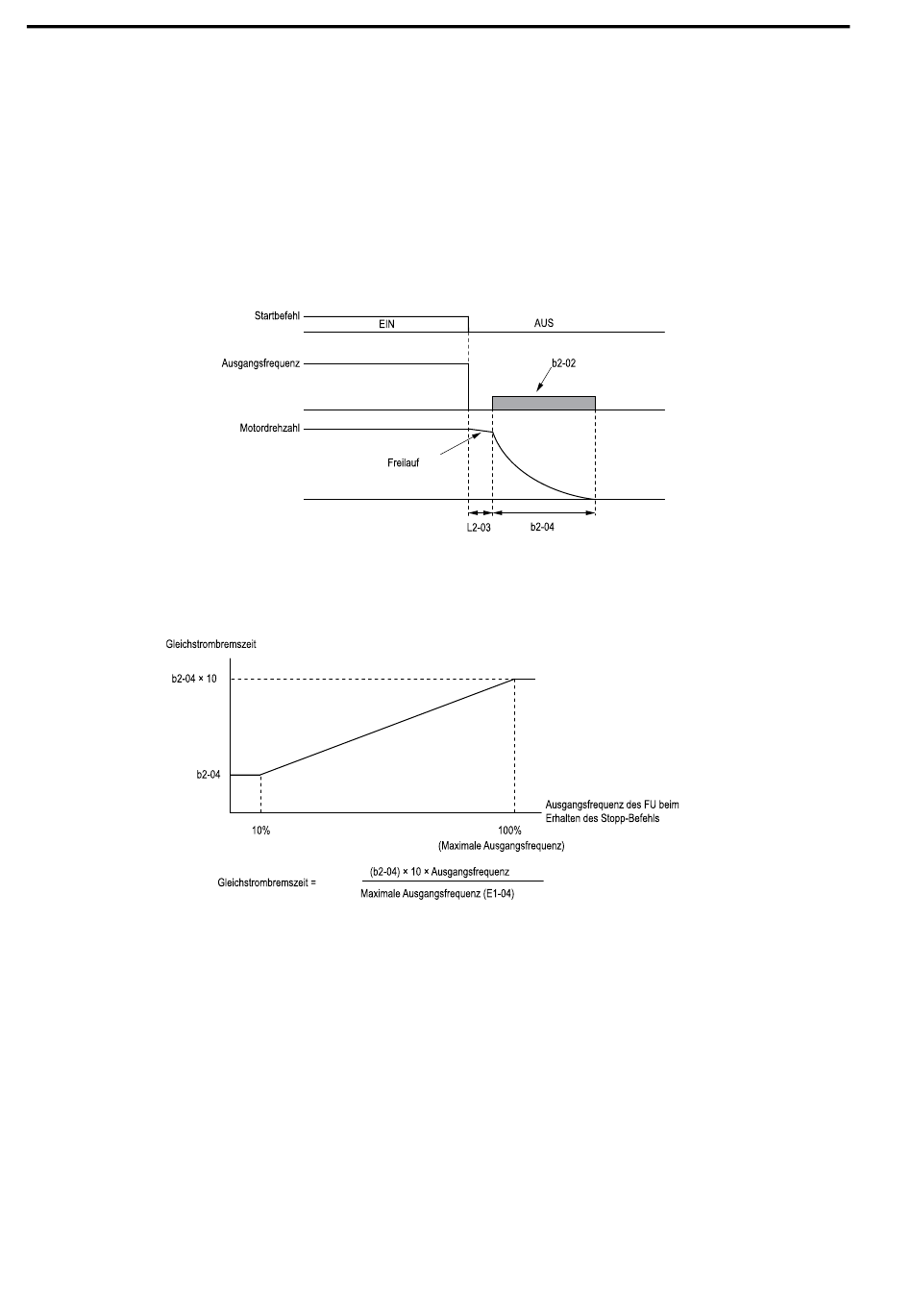

Abbildung 12.12 Gleichstrombremse bis Stillstand
Abbildung 12.13 Gleichstrombremszeit und Ausgangsfrequenz
