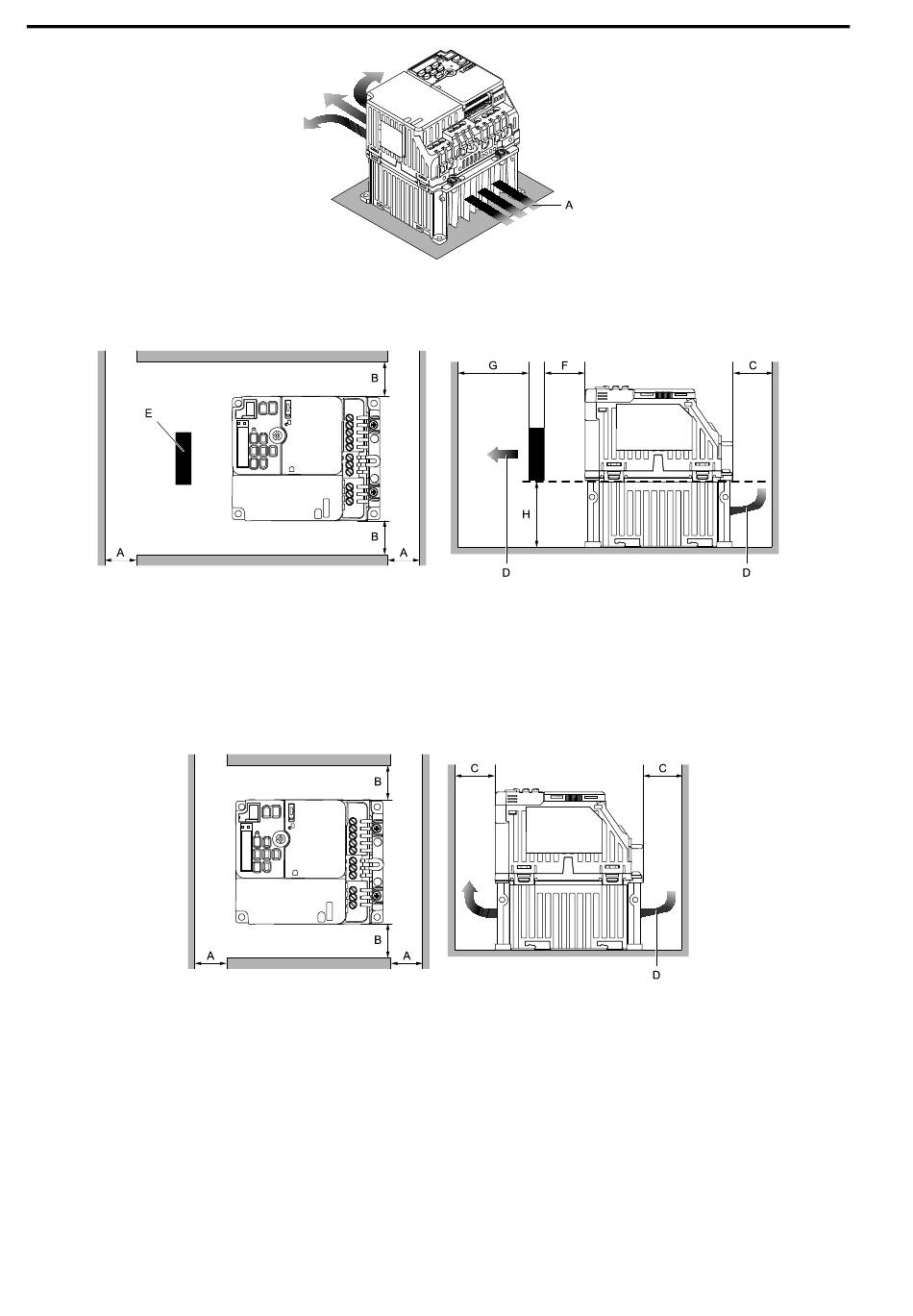

2.3 Ausrichtung und Abstände bei der Installation
A - Richtung des Luftstroms
A - Min. 50 mm (2 in.)
B - Min. 30 mm (1.18 in.) auf jeder Seite
C - Min. 100 mm (3.94 in.) unten
D - Richtung des Luftstroms
Abbildung 2.4 Installationsabstände für horizontale Installation: B001 - B012, 2001 - 2021 und 4001 - 4012
A - Min. 50 mm (2 in.)
B - Min. 30 mm (1.18 in.) auf jeder Seite
Abbildung 2.5 Installationsabstände für horizontale Installation: B018, 2030 - 2082 und 4018 - 4060
34
Abbildung 2.3 Richtung des Luftstroms bei horizontaler Installation
E - Externer Lüfter
F - 30 mm (1.18 in.) zwischen dem Frequenzumrich-
ter und dem externen Lüfter
G - Min. 120 mm (4.72 in.) zwischen dem externen
Lüfter und dem Schaltschrank
H - Höhe des Kühlkörpers
C - Min. 100 mm (3.94 in.) oberhalb und unterhalb
D - Richtung des Luftstroms
