Der Frequenzumrichter lässt den Motor in einem Rampenverlauf innerhalb der Tieflaufzeit auslaufen. Die Werks-
einstellung für die Tieflaufzeit ist C1-02 [Tieflaufzeit 1]. Die tatsächliche Tieflaufzeit hängt von den Lastbedin-
gungen ab (zum Beispiel von mechanischen Verlusten und der Trägheit).
Wenn die Ausgangsfrequenz beim Tieflauf kleiner oder gleich dem Wert von b2-01 [Startfrequenz Gleichstrom-
bremse] ist, führt der Frequenzumrichter je nach Regelverfahren Gleichstrombremsung, Nulldrehzahlregelung
oder Kurzschlussbremsung durch.
• Rampe bis zum Stillstand mit U/f-Regelung und Vektorregelung ohne Rückführung
Mit dem Parameter b2-01 wird die Frequenz festgelegt, bei der beim Stoppen die Gleichstrombremse einsetzt.
Wenn die Ausgangsfrequenz beim Tieflauf den Wert von b2-01 erreicht oder darunter sinkt, wird eine Gleich-
strombremsung für den in b2-04 [Gleichstrombremszeit bei Stopp] festgelegten Zeitraum durchgeführt.

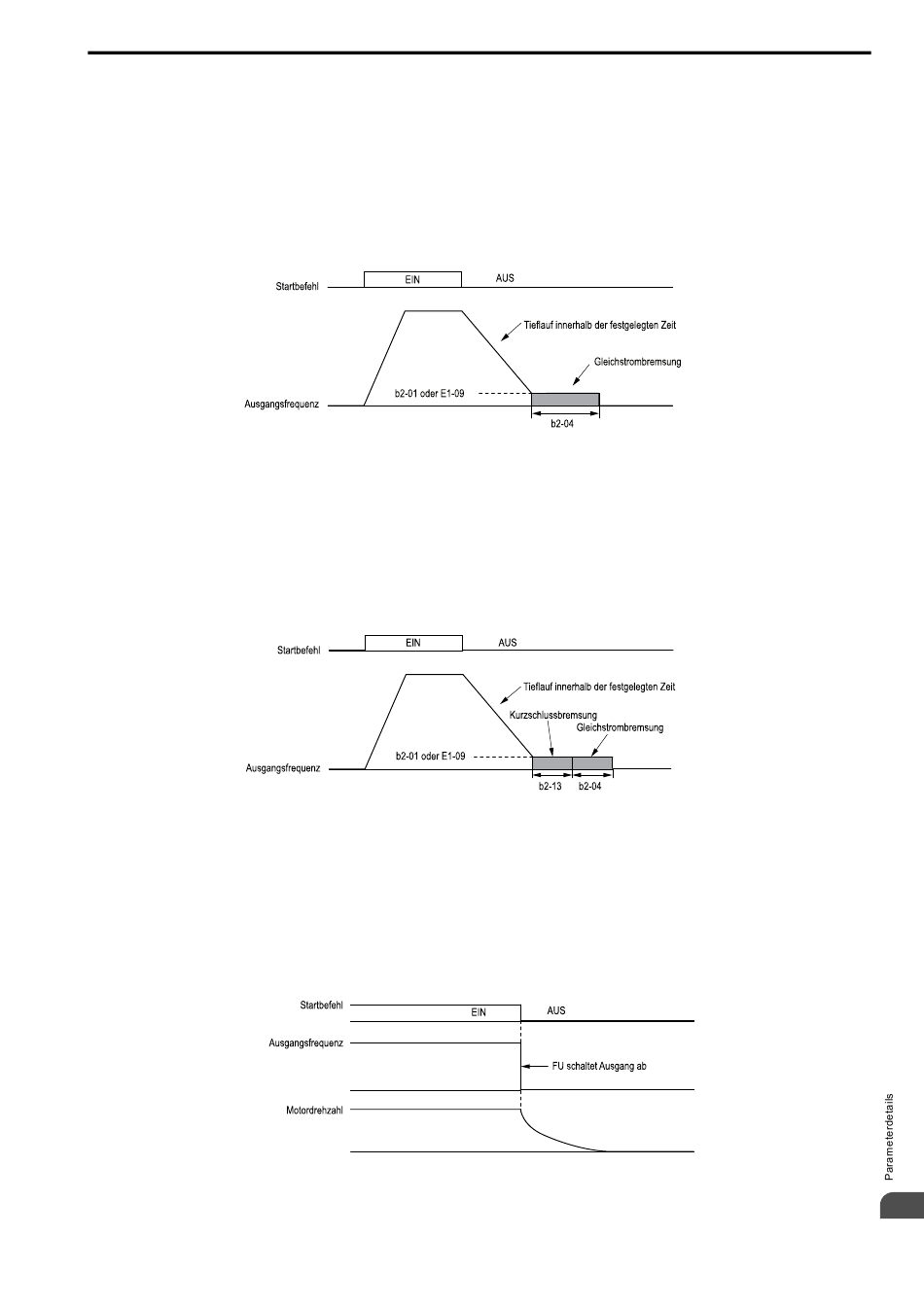

Abbildung 12.9 Rampe bis zum Stillstand mit U/f-Regelung und Vektorregelung ohne Rückführung
Anmerkung:
Wenn b2-01 ≤ E1-09 [Minimale Ausgangsfrequenz] ist, beginnt der Frequenzumrichter die Gleichstrombremsung ab der in E1-09 festge-
legten Frequenz.
• Rampe bis zum Stillstand mit den Regelverfahren OLV/PM, AOLV/PM und EZOLV
Mit dem Parameter b2-01 wird die Frequenz festgelegt, bei der die Kurzschlussbremsung beginnt. Wenn die
Ausgangsfrequenz während des Tieflaufs den Wert von b2-01 erreicht oder darunter sinkt, wird eine Kurz-
schlussbremsung für den in b2-13 [Kurzschlussbremszeit bei Stopp] festgelegten Zeitraum durchgeführt. Wenn
b2-04 ≠ 0 ist, führt der Frequenzumrichter eine Gleichstrombremsung für die in b2-04 festgelegte Zeit durch,
wenn das Kurzschlussbremsen abgeschlossen ist.
Abbildung 12.10 Rampe bis zum Stillstand mit den Regelverfahren OLV/PM, AOLV/PM und EZOLV
Anmerkung:
Wenn b2-01 ≤ E1-09 ist, beginnt der Frequenzumrichter ab der in E1-09 festgelegten Frequenz mit der Kurzschlussbremsung.
Wenn b2-01 = 0 Hz und E1-09 = 0 Hz ist, wird keine Kurzschlussbremsung durchgeführt.
1 : Freilauf bis zum Stillstand
Wenn Sie den Stoppbefehl eingeben oder den Startbefehl ausschalten, schaltet der Frequenzumrichter den Aus-
gang ab und der Motor führt einen Freilauf zum Stillstand durch.
Die Tieflaufzeit beim Freilauf bis zum Stillstand wird von den Lastbedingungen beeinflusst (zum Beispiel mecha-
nische Verluste und Trägheit).
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Abbildung 12.11 Freilauf bis zum Stillstand
