YASKAWA CIPR-GA50C Serie Technisches Handbuch Seite 587

Wenn ein Startbefehl aktiv ist und Sie den Befehl Auf/Ab 2 länger als 5 s freigeben, speichert der Frequenzum-
richter den Vorspannungswert in d4-06 [Frequenzvorspannung (Auf/Ab 2)]. Der Frequenzumrichter speichert
den Frequenzsollwert + d4-06 als einen Frequenzsollwert. Der Frequenzumrichter verwendet den neuen Wert
beim Neustart als Frequenzsollwert.

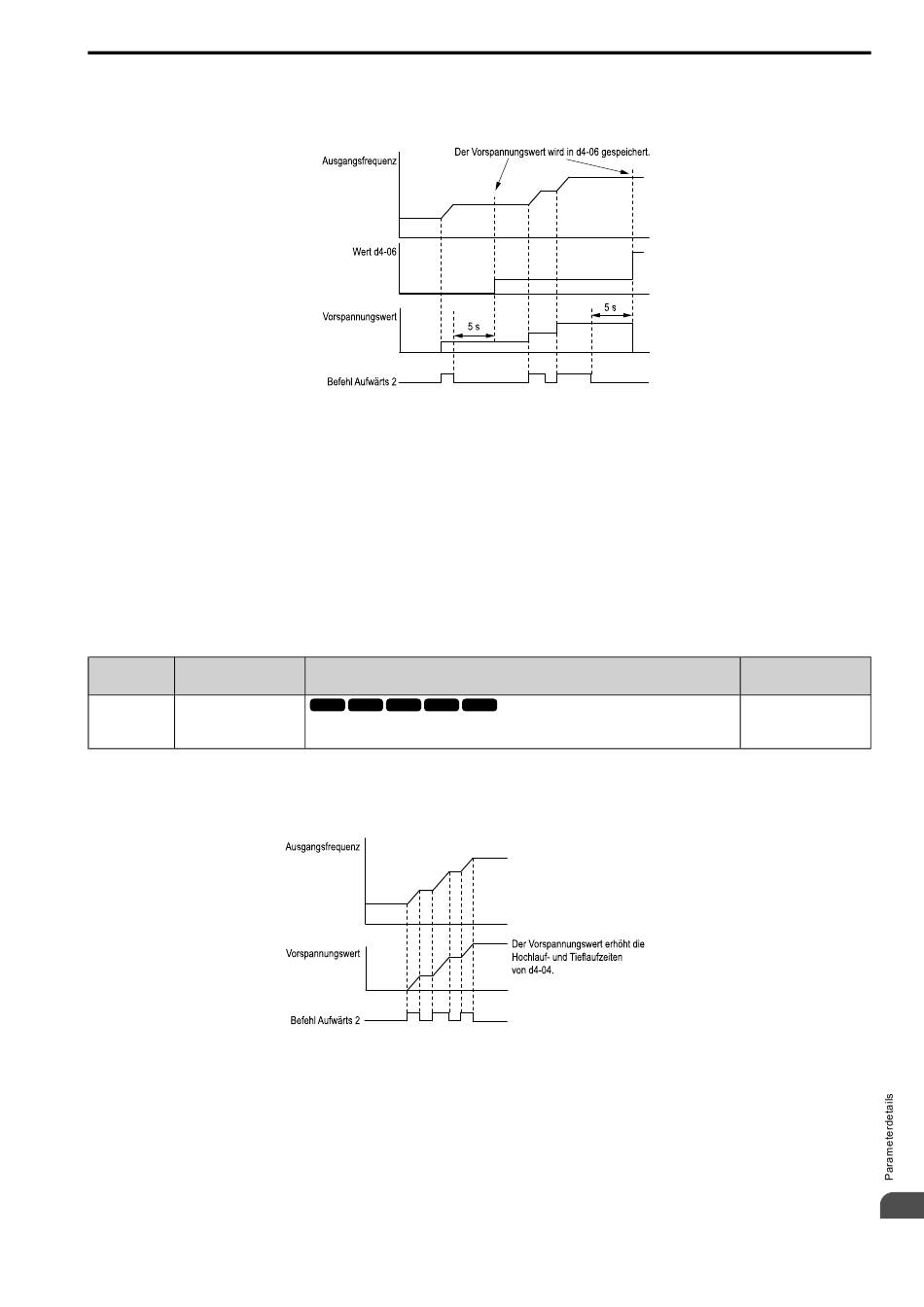

Abbildung 12.54 Beispiel für Auf/Ab 2 mit anderem Frequenzsollwert als vom Bedienteil und d4-01 = 1
Anmerkung:
Um die Frequenzsollwert-Haltefunktion und die Funktion Auf/Ab 2 in Kombination zu verwenden, stellen Sie den oberen Grenzwert
[d4-08] und den unteren Grenzwert [d4-09] für Auf/Ab 2 korrekt ein.
Entfernen des gespeicherten Frequenzsollwerts
Die Vorgehensweise zum Entfernen des gespeicherten Frequenzsollwerts hängt von den verschiedenen Funktionen
ab. Verwenden Sie diese Methoden, um den Wert zu entfernen:
• Geben Sie die programmierte Eingabe für Hochlauf-/Tieflauframpe halten [H1-xx = A] frei.
• Legen Sie einen Aufwärts- oder Abwärts-Befehl fest, während kein Startbefehl aktiv ist.
• Verwenden Sie den Befehl Auf/Ab 2, um d4-06 = 0.0 einzustellen, oder setzen Sie d4-06 = 0.0 beim Stopp.
■
d4-03: Schritt Freq.vorspan. (Auf/Ab 2)
Nr.
Name
(hex.)
d4-03 Schritt Freq.vorspan. (Auf/
Ab 2)
(02AA)
RUN
Der Betrieb hängt von den Einstellwerten ab:
• Einstellung d4-03 = 0.00 Hz
Wenn der Befehl Auf/Ab 2 [H1-xx = 75, 76] aktiv ist, verwendet der Frequenzumrichter die Hoch-/Tieflaufzeiten
von d4-04 [Auswahl Rampe (Auf/Ab 2)], um den Vorspannungswert zu erhöhen oder zu verringern.
• Einstellung d4-03 ≠ 0.00 Hz
Wenn der Befehl Auf/Ab 2 [H1-xx = 75, 76] aktiv ist, erhöht oder verringert der Frequenzumrichter die Vorspan-
nung in Schritten von d4-03. Der Frequenzumrichter verwendet die Hochlauf- und Tieflaufzeiten von d4-04.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Legt die Vorspannung fest, die mit der Funktion Auf/Ab 2 zum Frequenzsollwert addiert oder
davon subtrahiert wird.
Abbildung 12.55 Vorspannung Auf/Ab 2, wenn d4-03 = 0.00 Hz
Beschreibung
12.5 d: Sollwerte
Werkseinstellung
(Bereich)
0.00 Hz
(0.00 - 99.99 Hz)
12
587
