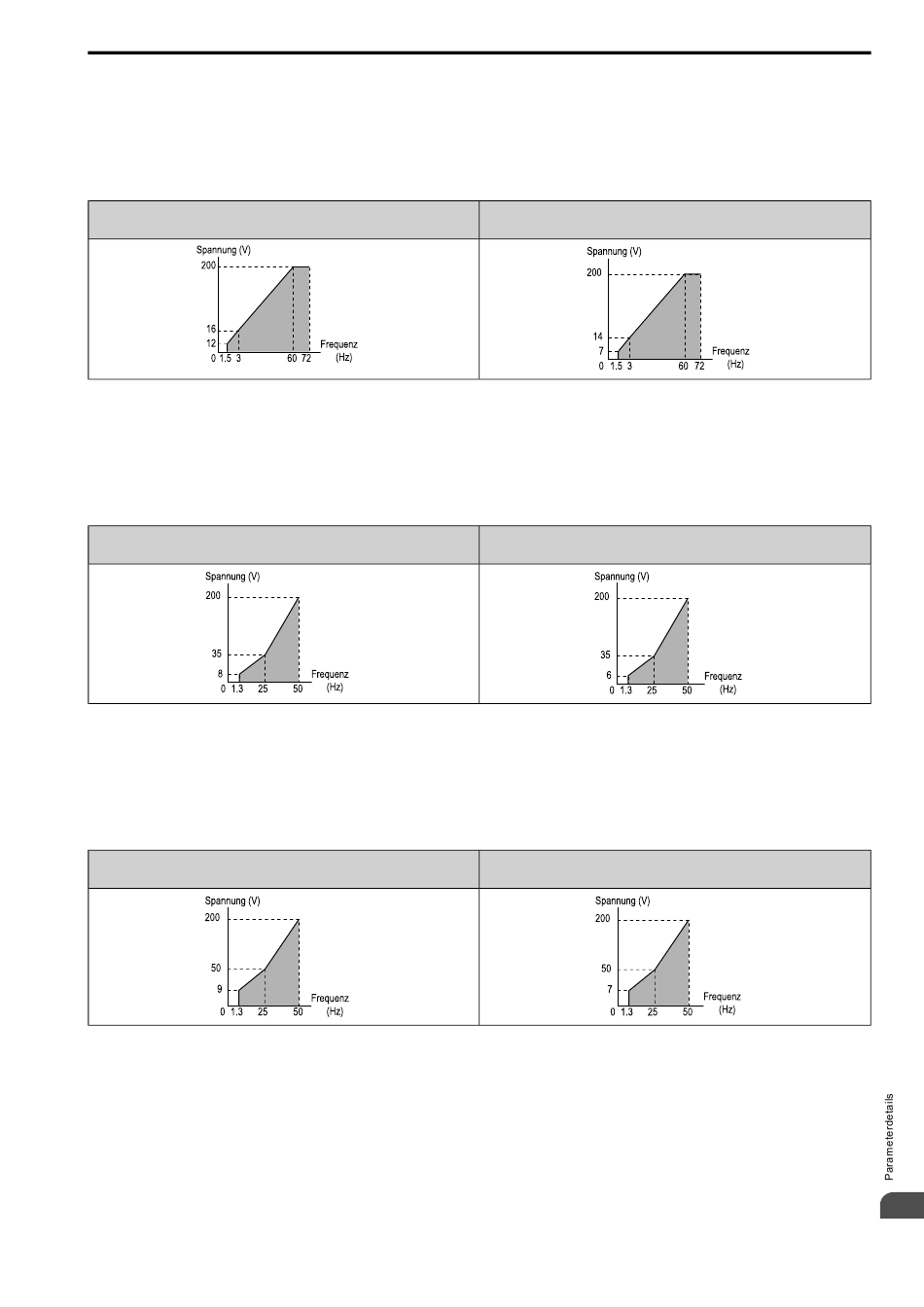

Verwenden Sie diese Kennlinie für konstantes Drehmoment für allgemeine Anwendungen. Diese Kennlinie wird
verwendet, wenn das Lastdrehmoment konstant und frei von Trägheitsmomenten ist, beispielsweise lineare
Förderbandsysteme.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
4 : 50 Hz, variables Drehmoment, 65% Vmitte Reduzierung
Verwenden Sie diese Kennlinie für reduziertes Drehmoment bei Drehmomentlasten, die proportional zur dreifa-
chen Drehzahl sind. Beispiele dafür sind Lüfter und Pumpen.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
5 : 50 Hz, variables Drehmoment, 50% Vmitte Reduzierung
Verwenden Sie diese Kennlinie für reduziertes Drehmoment bei Drehmomentlasten, die proportional zur zweifa-
chen Drehzahl sind. Beispiele dafür sind Lüfter und Pumpen.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
6 : 60 Hz, variables Drehmoment, 65% Vmitte Reduzierung
Verwenden Sie diese Kennlinie für reduziertes Drehmoment bei Drehmomentlasten, die proportional zur dreifa-
chen Drehzahl sind. Beispiele dafür sind Lüfter und Pumpen.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
12.6 E: Parameter Motor 1
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
12
597
