Verdrahten Der Steuerkreisklemmen - YASKAWA CIPR-GA50C Serie Technisches Handbuch

3.5 Steuerkreisverdrahtung
Drahtquerschnitt
2
mm (AWG)
0.25 (24)
0.34 (22)
0.5 (20)
0.75 (18)
1.0 (17)
◆

Verdrahten der Steuerkreisklemmen

WARNUNG! Gefahr eines Stromschlags. Entfernen Sie keine Abdeckungen und berühren Sie nicht die Schaltplatinen, während
der Frequenzumrichter eingeschaltet ist. Wenn Sie die internen Komponenten eines spannungsführenden Frequenzumrichters
berühren, kann dies zu schweren oder tödlichen Verletzungen führen.
HINWEIS: Lassen Sie die Leitungsabschirmungen nicht mit anderen Signalleitungen oder Geräten in Berührung kommen. Iso-
lieren Sie die Leitungsabschirmungen mit Isolierband oder Schrumpfschlauch. Wenn Sie die Leitungsabschirmungen nicht iso-
lieren, kann dies zu einem Kurzschluss führen und den Frequenzumrichter beschädigen.
Anmerkung:
• Verwenden Sie eine Spannungsversorgung der Klasse 2 zum Anschluss an die Steuerkreisklemmen. Wenn die Spannungsversorgung
für Peripheriegeräte fehlerhaft ist, kann dies die Leistung des Frequenzumrichters verringern.
• Verbinden Sie die Abschirmung von Kabeln mit einer geeigneten Erdungsklemme. Eine mangelhafte Erdung von Komponenten kann
zu Fehlfunktionen am Frequenzumrichter oder an der Ausrüstung durch elektrische Störungen zur Folge haben.
• Trennen Sie die Verdrahtung der Kontaktausgangsklemmen MA, MB, MC, P1, C1, P2 und C2 von sonstiger Steuerkreisverdrahtung.
Fehlerhafte Vorgehensweisen bei der Verdrahtung können zu Fehlfunktionen des Frequenzumrichters und der angeschlossenen Geräte
führen und Fehler am Frequenzumrichter auslösen.
• Trennen Sie die Steuerkreisverdrahtung von der Leistungsteilverdrahtung (Klemmen R/L1, S/L2, T/L3, L/L1, N/L2, B1, B2, U/T1, V/
T2, W/T3, -, +1, +2) und sonstiger Leistungsverdrahtung. Wenn Steuerkreisverdrahtung direkt neben Leistungsverdrahtung angeordnet
wird, kann dies aufgrund von elektrischen Störungen zu einem fehlerhaften Betrieb des Frequenzumrichters und der Geräte führen.
Verdrahten Sie die Erdungsklemme und die Leistungsteilklemmen, und verdrahten Sie dann die
Steuerkreisklemmen.
1.
Entfernen Sie die vordere Abdeckung vom Frequenzumrichter.
Zum Verschieben der Brücke S5 müssen Sie das Bedienteil entfernen.
86

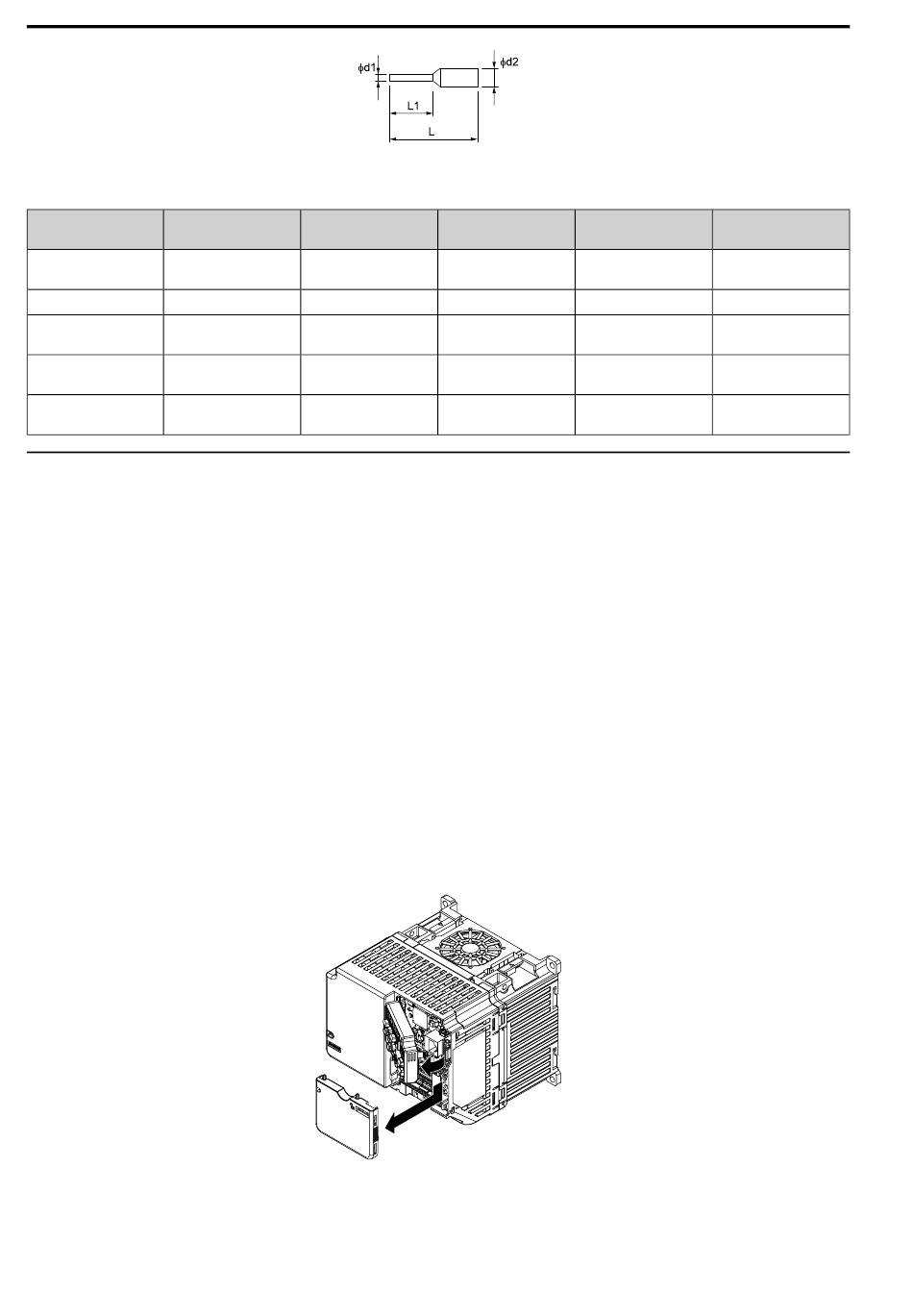

Abbildung 3.39 Externe Abmessungen von Aderendhülsen
Tabelle 3.12 Modelle und Größen von Aderendhülsen
Modell L (mm)
AI 0.25-6 YE 10.5
AI 0.25-6 BU
AI 0.34-6 TQ 10.5
AI 0.5-6 WH
12.0
AI 0.5-6 OG
AI 0.75-6 GY
12.0
AI 0.75-6 WH
AI 1-6 RD
12.0
AI 1-6 YE
Abbildung 3.40 Vordere Abdeckung entfernen
L1 (mm) φd1 (mm)
6.0 0.8
6.0 0.8
6.0 1.1
6.0 1.3
6.0 1.5
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
φd2 (mm)
2.0
2.0
2.5
2.8
3.0
