YASKAWA CIPR-GA50C Serie Technisches Handbuch Seite 316

8.5 Ersetzen des Frequenzumrichters
Inbusschraubendreher erforderlich. Verwenden Sie geeignete Werkzeuge entsprechend den Empfehlungen im
Produkthandbuch.
• Wenn Sie die Klemmenschrauben mit Elektrowerkzeugen festziehen, verwenden Sie eine niedrige Drehzahl
(300 bis 400 U/min). Das Nichtbeachten kann Schäden an den Klemmenschrauben zur Folge haben.
• Die Drahtquerschnitte bei vorhandenen Frequenzumrichtermodellen, die ersetzt werden sollen, stimmen eventu-
ell nicht mit den Drahtquerschnitten an neuen Frequenzumrichtern überein. Die korrekten Drahtgrößen finden
Sie in den Handbüchern zum Frequenzumrichter.
• Ziehen Sie die Klemmenschrauben nicht unter einem größeren Winkel als 5 Grad an. Das Nichtbeachten kann
Schäden an den Klemmenschrauben zur Folge haben.
Wenn eine Klemmenschraube beschädigt wurde, wenden Sie sich an Yaskawa oder Ihren Fachhändler.
• Wenn Sie eine Inbusschraube festziehen, führen Sie den Schraubeinsatz vollständig in den Innensechskant ein.
• Wenn Sie eine Schlitzschraube festziehen, halten Sie den Schraubendreher senkrecht zur Schraube. Achten Sie
darauf, dass Sie die gerade Kante des Schraubendrehers korrekt mit der Schraubennut ausrichten.
• Nachdem Sie die Kabel an der Klemmenleiste angeschlossen haben, ziehen Sie leicht an den Kabeln, um sicher-
zustellen, dass sie korrekt mit den Klemmen verbunden sind.
• Verhindern Sie Schäden durch Zug an den Kabeln. Verwenden Sie eine Zugentlastung in der Nähe der Kabel,
um die Zugspannung aufzufangen. In
A - Schirmschelle
Schrau-
Schraubenform
bengröße
M3
M4
316

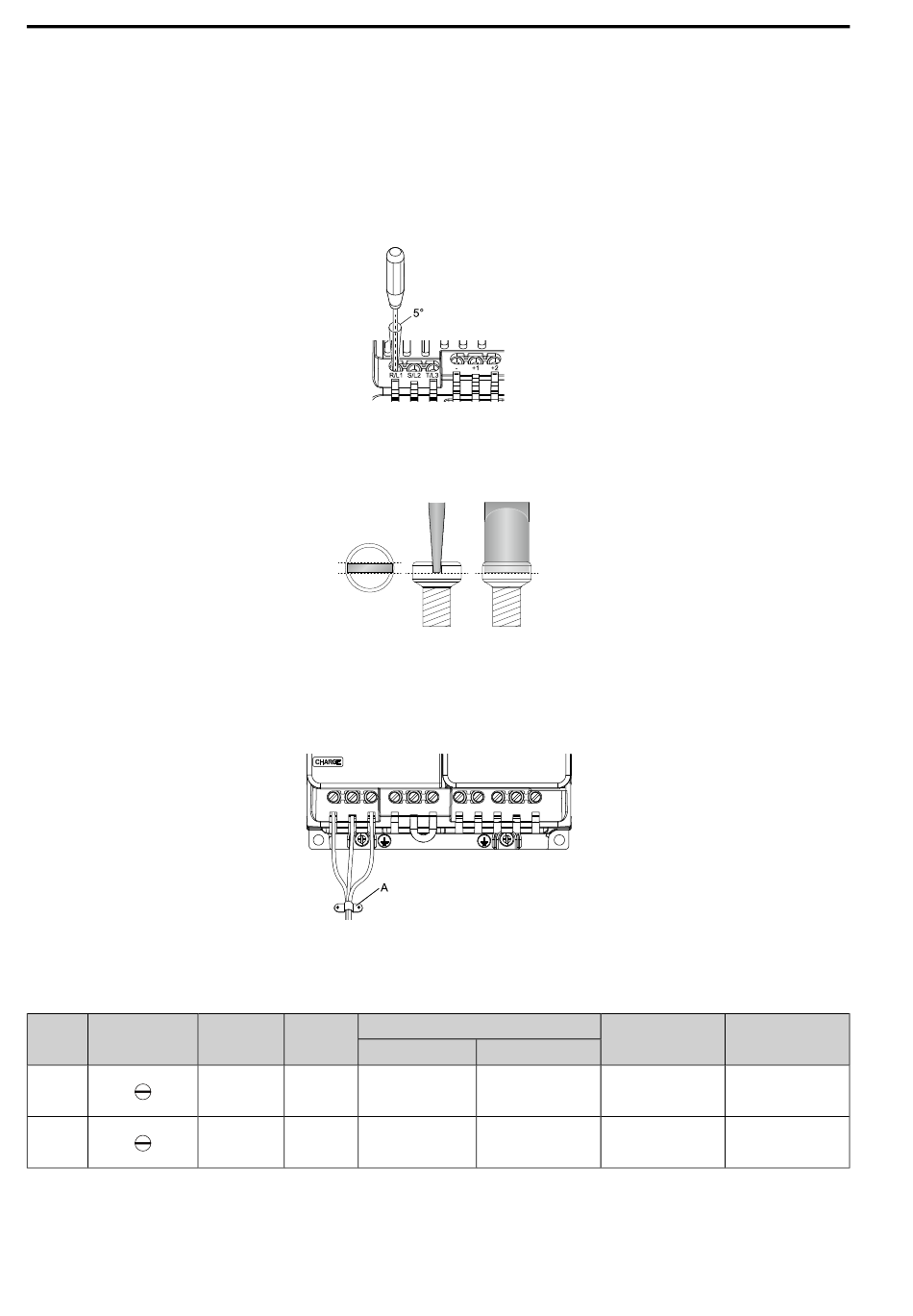

Abbildung 8.17 Zulässiger Winkel
Abbildung 8.18 Schlitzschrauben festziehen
Abbildung 8.19
Abbildung 8.19 Beispiel für eine Zugentlastung
Tabelle 8.14 Empfohlene Verdrahtungswerkzeuge
Drahtquer-
Adapter
schnitt
- Einsatz SF-BIT-SL 0,5X3,0-70
- Einsatz SF-BIT-SL 1,0X4,0-70
ist ein Beispiel dargestellt.
Einsatz
Modell Hersteller
PHOENIX CONTACT
PHOENIX CONTACT
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Drehm.-Schrauben- Drehmomentschlüs-
dreher Modell sel
(Anzugsmoment) (Anzugsmoment)
TSD-M 1,2NM
(0.3 - 1.2 Nm
(2.7 - 10.6 in∙lb))
TSD-M 3NM
(1.2 - 3.0 Nm
(10.6 - 26.6 in∙lb))
-
-
