12.6 E: Parameter Motor 1
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009

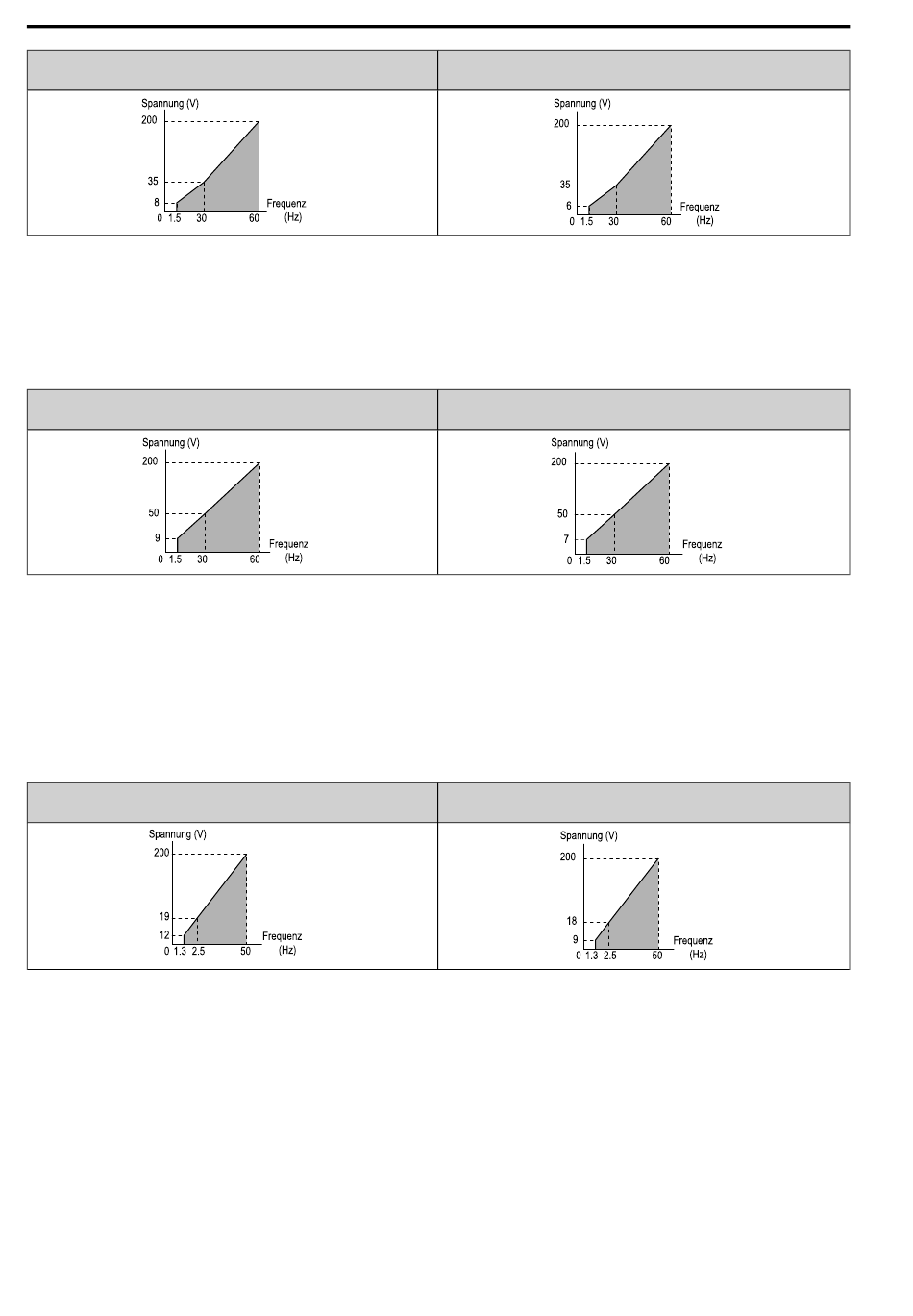

7 : 60 Hz, variables Drehmoment, 50% Vmitte Reduzierung
Verwenden Sie diese Kennlinie für reduziertes Drehmoment bei Drehmomentlasten, die proportional zur zweifa-
chen Drehzahl sind. Beispiele dafür sind Lüfter und Pumpen.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
8 : 50 Hz, hohes Drehmoment, 25% Vmin Verstärkung
Verwenden Sie diese Kennlinie, wenn beim Anlauf ein mittleres Drehmoment erforderlich ist.
Verwenden Sie diese Kennlinie nur unter diesen Bedingungen:
• Der Kabellänge zwischen dem Frequenzumrichter und dem Motor beträgt mindestens 150 m (492.1 ft.)
• Am Ausgang des Frequenzumrichters ist eine Drossel (AC reactor) installiert.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
9 : 50 Hz, hohes Drehmoment, 65% Vmin Verstärkung
Verwenden Sie diese Kennlinie, wenn beim Anlauf ein hohes Drehmoment erforderlich ist.
Verwenden Sie diese Kennlinie nur unter diesen Bedingungen:
• Der Kabellänge zwischen dem Frequenzumrichter und dem Motor beträgt mindestens 150 m (492.1 ft.)
• Am Ausgang des Frequenzumrichters ist eine Drossel (AC reactor) installiert.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
598
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
