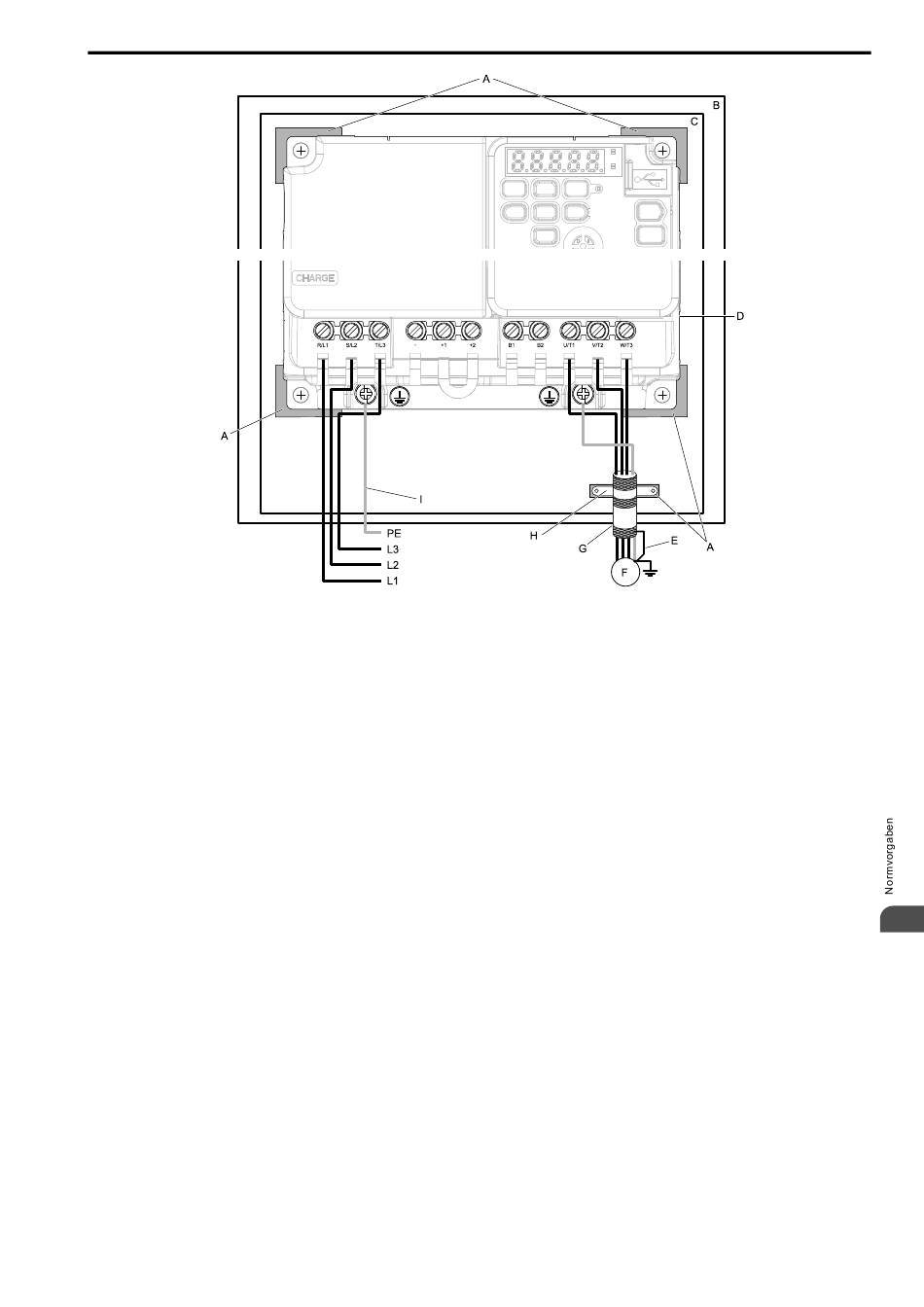

A - Erdungsfläche (Farbe oder Dichtungsmittel
entfernen)
B - Gehäuseplatte
C - Metallplatte
D - Frequenzumrichter
E - Abgeschirmte Leitung
Abbildung 5.6 Frequenzumrichter mit integriertem EMV-Filter installieren
5.
Verbinden Sie eine Netzdrossel oder Zwischenkreisdrossel, um den Oberschwingungsgehalt zu reduzie-
ren.
Zwischenkreisdrosseln auf Seite 180
net sind.
Anmerkung:
• Zur Einhaltung von EN 61000-3-2 bei den Frequenzumrichtermodellen 2001 bis 2006 und 4001 bis 4004 muss eine Zwi-
schenkreisdrossel installiert werden.
Verkabelung der Schutzerde
WARNUNG! Gefahr eines Stromschlags. Entfernen Sie keine Abdeckungen und berühren Sie nicht die Schaltplatinen, während
der Frequenzumrichter eingeschaltet ist. Wenn Sie die internen Komponenten eines spannungsführenden Frequenzumrichters
berühren, kann dies zu schweren oder tödlichen Verletzungen führen.
WARNUNG! Gefahr eines Stromschlags. Bevor Sie den EMV-Filter aktivieren oder wenn hochohmige Erdung vorliegt, erden
Sie den Neutralpunkt an der Spannungsversorgung der Modelle BxxxE, 2xxxE und 4xxxE, um die EMV-Richtlinie zu erfüllen.
Wenn Sie das EMV-Filter auf ON setzen, aber den Neutralpunkt nicht erden, kann dies schwere oder tödliche Verletzungen zur
Folge haben.
Aktivieren des internen EMV-Filters
Drehen Sie bei den Frequenzumrichtermodellen BxxxE, 2xxxE und 4xxxE den oder die Schraubschalter, um den
EMV-Filter zu aktivieren oder zu deaktivieren (ON und OFF).
Stellen Sie sicher, dass das symmetrische Erdungsnetz vorhanden ist, und setzen Sie den oder die Schraubschalter
in die ON-Position, um den integrierten EMV-Filter entsprechend der EMV-Richtlinie zu aktivieren. Der oder die
Schraubschalter des EMV-Filters sind in Werkseinstellung in der OFF-Position.
WARNUNG! Gefahr eines Stromschlags. Trennen Sie den Frequenzumrichter von der Spannungsversorgung, warten Sie die
auf dem Warnschild angegebene Zeit ab, und überprüfen Sie den Frequenzumrichter auf gefährliche Spannungen, bevor Sie
Abdeckungen entfernen oder EMV-Filterschrauben berühren. Wenn Sie die Schrauben bei spannungsführendem Frequenzum-
richters berühren, kann dies zu schweren oder tödlichen Verletzungen führen.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
F - Motor
G - Motorkabel
H - Schirmschelle
I - Erdungsleitung
können Sie entnehmen, welche Zwischenkreisdrosseln geeig-
5.2 Europäische Normen
175
