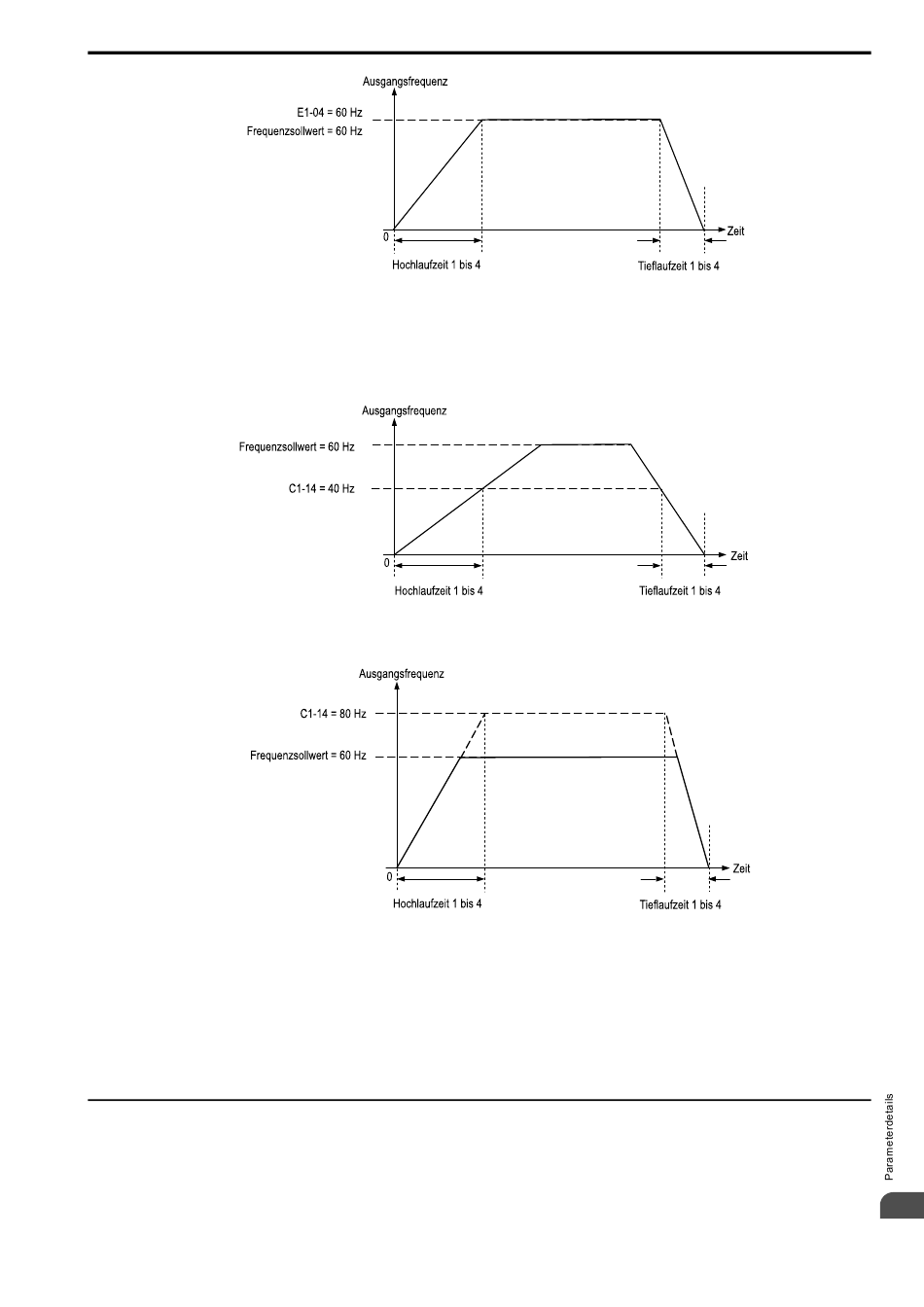

Abbildung 12.38 Beispiel 1: Hochlauf-/Tieflaufrate (mit C1-14 = 0 Hz, E1-04 = 60 Hz und einem Frequenzsollwert von 60
• Wenn C1-14 ≠ 0.0 Hz
– C1-01, C1-03, C1-05, C1-07: Zeit für den Hochlauf von 0 Hz bis C1-14
– C1-02, C1-04, C1-06, C1-08, C1-09: Zeit für den Tieflauf von C1-14 bis 0 Hz
Abbildung 12.39 Beispiel 2: Hochlauf-/Tieflaufrate (mit C1-14 = 40 Hz, E1-04 = 60 Hz und einem Frequenzsollwert von
Abbildung 12.40 Beispiel 3: Hochlauf-/Tieflaufrate (mit C1-14 = 80 Hz, E1-04 = 60 Hz und einem Frequenzsollwert von
Anmerkung:
• Abbildung 12.38 bis Abbildung 12.40
laufs/Tieflaufs] = 0.00 s.
• Wenn L3-01 ≠ 0 [Kippschutz beim Hochlauf ≠ Deaktiviert], kann die Hochlaufzeit wegen der Kippschutzfunktion länger sein als der
festgelegte Wert.
• Wenn L3-04 ≠ 0 [Kippschutz beim Tieflauf ≠ Deaktiviert], kann die Tieflaufzeit wegen der Kippschutzfunktion länger sein als der fest-
gelegte Wert.
◆

C2: S-Kurven-Werte

Verwenden Sie S-Kurven-Werte, um den Hoch- und Tieflauf zu glätten und so abrupte Beschleunigungen der Last
zu vermeiden.
Legen Sie die S-Kurven-Werte für den Beginn des Hoch-/Tieflaufs und für das Ende des Hoch-/Tieflaufs fest.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Hz)
60 Hz)
60 Hz)
zeigen die Hochlauf-/Tieflaufzeiten, wenn C2-01 bis C2-04 [S-Kurve am Beginn/Ende des Hoch-
