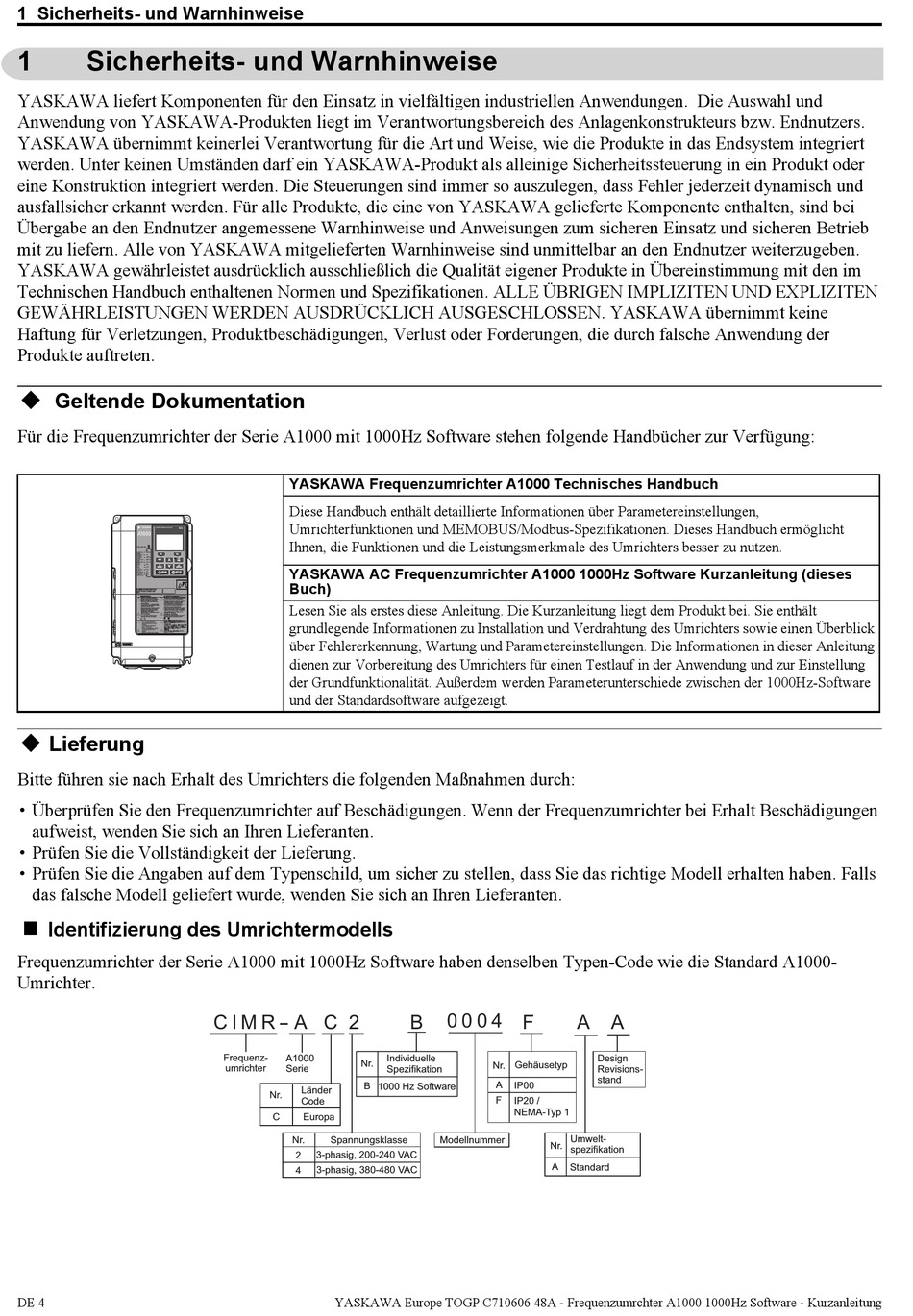

1 Sicherheits- und Warnhinweise

1
Sicherheits- und Warnhinweise
YASKAWA liefert Komponenten für den Einsatz in vielfältigen industriellen Anwendungen. Die Auswahl und
Anwendung von YASKAWA-Produkten liegt im Verantwortungsbereich des Anlagenkonstrukteurs bzw. Endnutzers.
YASKAWA übernimmt keinerlei Verantwortung für die Art und Weise, wie die Produkte in das Endsystem integriert
werden. Unter keinen Umständen darf ein YASKAWA-Produkt als alleinige Sicherheitssteuerung in ein Produkt oder
eine Konstruktion integriert werden. Die Steuerungen sind immer so auszulegen, dass Fehler jederzeit dynamisch und
ausfallsicher erkannt werden. Für alle Produkte, die eine von YASKAWA gelieferte Komponente enthalten, sind bei
Übergabe an den Endnutzer angemessene Warnhinweise und Anweisungen zum sicheren Einsatz und sicheren Betrieb
mit zu liefern. Alle von YASKAWA mitgelieferten Warnhinweise sind unmittelbar an den Endnutzer weiterzugeben.
YASKAWA gewährleistet ausdrücklich ausschließlich die Qualität eigener Produkte in Übereinstimmung mit den im
Technischen Handbuch enthaltenen Normen und Spezifikationen. ALLE ÜBRIGEN IMPLIZITEN UND EXPLIZITEN
GEWÄHRLEISTUNGEN WERDEN AUSDRÜCKLICH AUSGESCHLOSSEN. YASKAWA übernimmt keine
Haftung für Verletzungen, Produktbeschädigungen, Verlust oder Forderungen, die durch falsche Anwendung der
Produkte auftreten.

Geltende Dokumentation

Für die Frequenzumrichter der Serie A1000 mit 1000Hz Software stehen folgende Handbücher zur Verfügung:
DIGITAL OPERATOR JVOP-180
ALM
F1
F2
LO
ESC
RE
RESET
ENTER
RUN
STOP
CIMR-AA2A0021FAA
200V 3Phase 5.5kW/3.7kW
S/N:
WARNING
AVERTISSMENT
NPJT31470-1
Risk of electric shock.
Risque de décharge électrique.
Read manual before installing.
Lire le manuel avant l'installation.
Wait 5 minutes for capacitor
Attendre 5 minutes après la coupure
discharge after disconnecting
de l'alimentation, pour permettre
power supply.
la décharge des condensateurs.
To conform to
requirements,
Pour répondre aux exigences
, s
make sure to ground the supply
assurer que le neutre soit relié
neutral for 400V class.
à la terre, pour la série 400V.
After opening the manual switch
Après avoir déconnécte la protection
between the drive and motor,
entre le driver et le moteur, veuillez
please wait 5 minutes before
patienter 5 minutes avain d'effectuer
inspecting, performing
une opération de montage ou de
maintenance or wiring the drive.
câblage du variateur.
Hot surfaces
Surfaces Chaudes
Top and Side surfaces may
Dessus et cotés du boitier Peuvent
become hot. Do not touch.
devenir chaud. Ne Pas toucher.
危 険
けが.感電のおそれがあります。
据え付け、 運転の前には必ず取扱説明書を読むこと。
通電中および電源遮断後5分以内はフロントカバー
を外さない事。
400V級インバータの場合は、電源の中性点が接地
されていることを確認すること。(
対応)
保守・点検、配線を行う場合は、出力側開閉器を
遮断後5分待って実施してください。
高温注意
インバータ上部、両側面は高温になります。
触らないでください。

Lieferung

Bitte führen sie nach Erhalt des Umrichters die folgenden Maßnahmen durch:
• Überprüfen Sie den Frequenzumrichter auf Beschädigungen. Wenn der Frequenzumrichter bei Erhalt Beschädigungen
aufweist, wenden Sie sich an Ihren Lieferanten.
• Prüfen Sie die Vollständigkeit der Lieferung.
• Prüfen Sie die Angaben auf dem Typenschild, um sicher zu stellen, dass Sie das richtige Modell erhalten haben. Falls
das falsche Modell geliefert wurde, wenden Sie sich an Ihren Lieferanten.

Identifizierung des Umrichtermodells

Frequenzumrichter der Serie A1000 mit 1000Hz Software haben denselben Typen-Code wie die Standard A1000-
Umrichter.
DE 4
YASKAWA Frequenzumrichter A1000 Technisches Handbuch
Diese Handbuch enthält detaillierte Informationen über Parametereinstellungen,
Umrichterfunktionen und MEMOBUS/Modbus-Spezifikationen. Dieses Handbuch ermöglicht
Ihnen, die Funktionen und die Leistungsmerkmale des Umrichters besser zu nutzen.
YASKAWA AC Frequenzumrichter A1000 1000Hz Software Kurzanleitung (dieses
Buch)
Lesen Sie als erstes diese Anleitung. Die Kurzanleitung liegt dem Produkt bei. Sie enthält
grundlegende Informationen zu Installation und Verdrahtung des Umrichters sowie einen Überblick
über Fehlererkennung, Wartung und Parametereinstellungen. Die Informationen in dieser Anleitung
dienen zur Vorbereitung des Umrichters für einen Testlauf in der Anwendung und zur Einstellung
der Grundfunktionalität. Außerdem werden Parameterunterschiede zwischen der 1000Hz-Software
und der Standardsoftware aufgezeigt.
C I M R -
A C 2
Frequenz-
A1000
Nr.
umrichter
Serie
B 1000 Hz Software
Länder
Nr.
Code
C
Europa
Nr.
Spannungsklasse
3-phasig, 200-240 VAC
2
4
3-phasig, 380-480 VAC
YASKAWA Europe TOGP C710606 48A - Frequenzumrchter A1000 1000Hz Software - Kurzanleitung
0 0 0 4 F
B
Individuelle
Nr. Gehäusetyp
Spezifikation
A
IP00
F
IP20 /
NEMA-Typ 1
Modellnummer
Nr.
A
A
A
Design
Revisions-
stand
Umwelt-
spezifikation
Standard
