Verdrahten der Leistungsteil-Klemmenleiste
WARNUNG! Gefahr eines Stromschlags. Bevor Sie die Leistungsklemmen verdrahten, stellen Sie sicher, dass der Überstrom-
schalter (MCCB) und das Schütz ausgeschaltet sind. Wenn Sie elektrische Ausrüstung berühren, während der Überstromschal-
ter (MCCB) und das Schütz eingeschaltet sind, kann dies zu schweren Verletzungen oder zum Tod führen.
■
Konfiguration des Leistungsteils
Die Abbildungen in diesem Abschnitt zeigen die verschiedenen Prinzipschaltbilder des Leistungsteils. Die jeweili-
gen Verbindungen sind von der Leistungsklasse des Frequenzumrichters abhängig. Die Gleichspannungsversor-
gung für das Leistungsteil liefert auch Strom für den Steuerkreis.
Anmerkung:
Die Frequenzumrichtermodelle B001A bis B018A, 2001A bis 2082A und 4001A bis 4060A verfügen nicht über einen eingebauten
EMV-Filter.
WARNUNG! Feuergefahr. Verbinden Sie einen Bremswiderstand nicht mit den Klemmen +1 oder -. Verwenden Sie die Klem-
men B1 und B2 zum Anschluss des Bremswiderstands. Wenn Sie einen Bremswiderstand mit den falschen Klemmen verbin-
den, kann dies zu Schäden am Frequenzumrichter und am Bremskreis führen sowie schwere oder tödliche Verletzungen
verursachen.
HINWEIS: Verwenden Sie nicht die negative Zwischenkreisklemme „-" als Erdungsklemme. Diese Klemme befindet sich auf
hohem Gleichspannungspotential. Fehlerhafte Kabelverbindungen können Schäden am Frequenzumrichter verursachen.
B001 - B004
B006 - B018
2001 - 2004, 4001 - 4004
2006 - 2082, 4005 - 4060

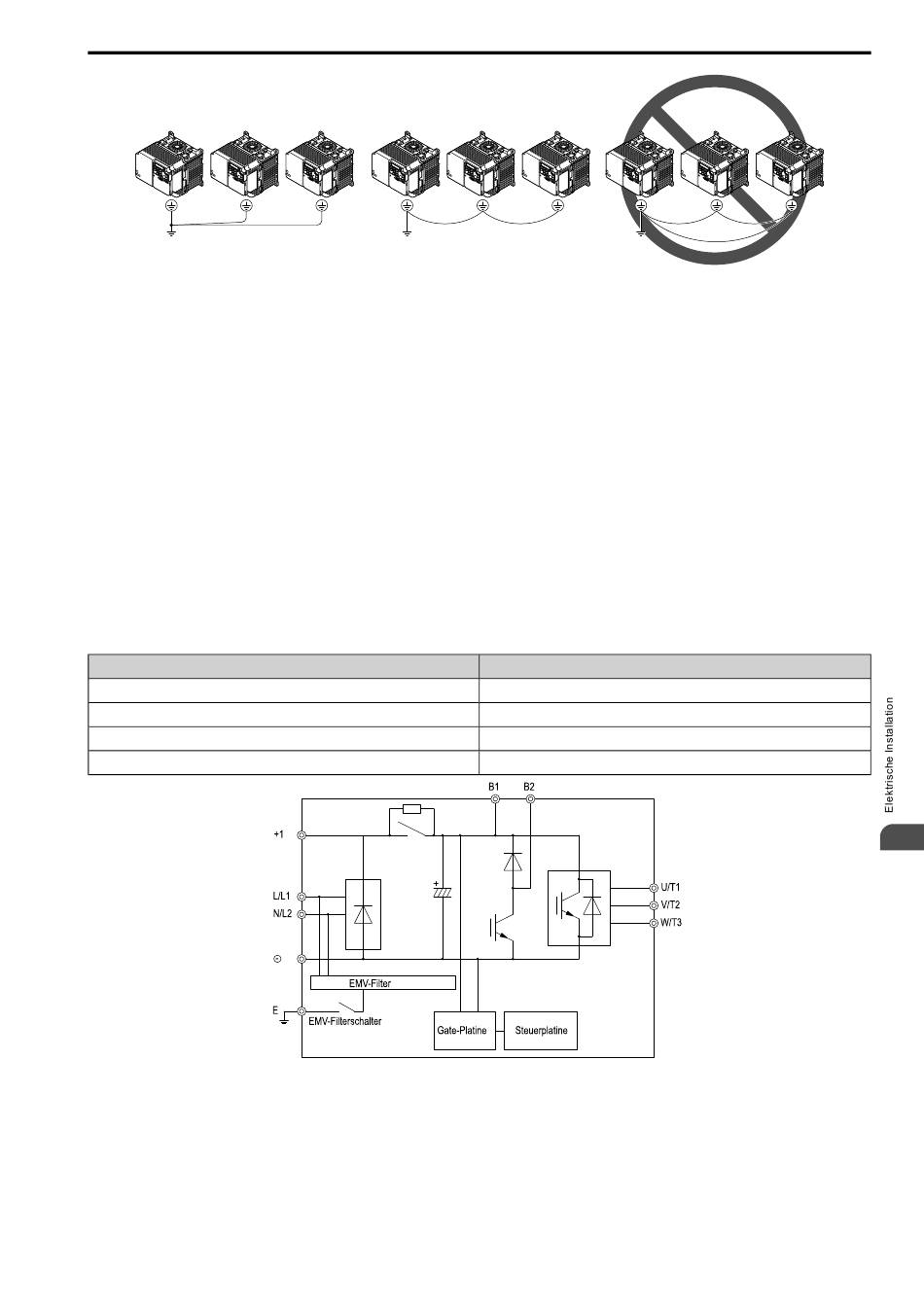

Abbildung 3.25 Konfiguration 1 des Leistungsteils des Frequenzumrichters
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Abbildung 3.24 Mehr als einen Frequenzumrichter verdrahten
Modell
3.3 Verdrahtung des Leistungsteils
Abbildung
Abbildung 3.25
Abbildung 3.26
Abbildung 3.27
Abbildung 3.28
