F : Auswahl U/F-Kennlinie; E1-04: Maximale Ausgangsfrequenz - YASKAWA CIPR-GA50C Serie Technisches Handbuch

12.6 E: Parameter Motor 1
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009

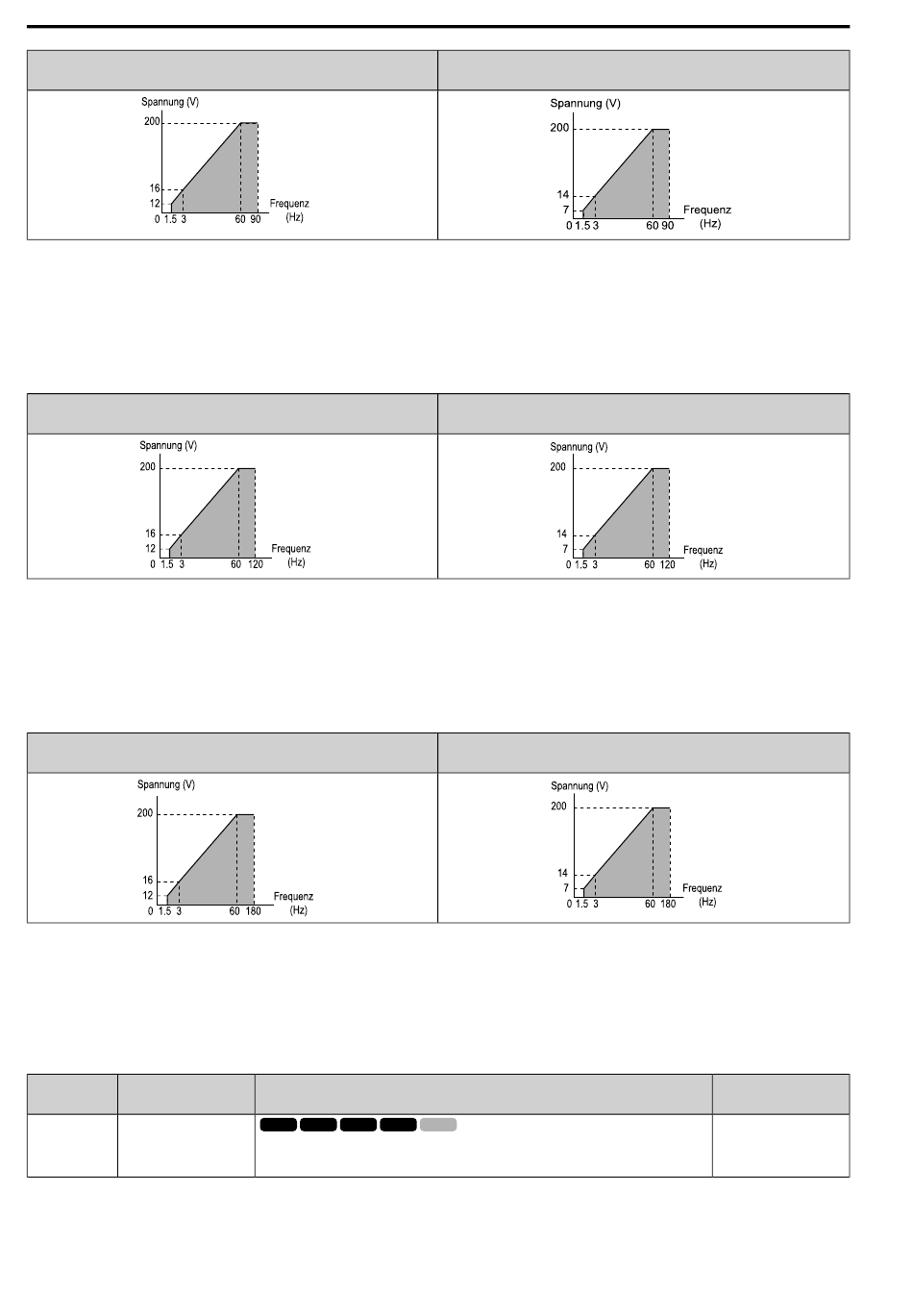

D : 60 Hz Basis, konstantes Drehmoment, max. 120 Hz
Verwenden Sie diese Kennlinie für konstante Ausgangsspannung, um Motoren mit mehr als 60 Hz zu betreiben.
Die Ausgangsspannung ist bei einer Frequenz von über 60 Hz konstant.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
E : 60 Hz Basis, konstantes Drehmoment, max. 180 Hz
Verwenden Sie diese Kennlinie für konstante Ausgangsspannung, um Motoren mit mehr als 60 Hz zu betreiben.
Die Ausgangsspannung ist bei einer Frequenz von über 60 Hz konstant.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009

F : Auswahl U/f-Kennlinie

Stellen Sie die Werte E1-04 bis E1-13 [U/f-Kennlinie für Motor 1] ein, um diese anwenderdefinierte Kennlinie zu
definieren.
Die Werkseinstellungen sind die gleichen wie beim Einstellwert 0 [50Hz Basis, Konst.Drm, max 60Hz].
■

E1-04: Maximale Ausgangsfrequenz

Nr.
Name
(hex.)
E1-04 Maximale
Ausgangsfrequenz
(0303)
600
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Legt die maximale Ausgangsfrequenz für die U/f-Kennlinie fest.
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
Beschreibung
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Werkseinstellung
(Bereich)
Bestimmt durch A1-02 und
E5-01
(Bestimmt durch A1-02 und
E5-01)
