2: Zusatz-Frequenzsollwert 1

Einstellwert Funktion
2 Zusatz-Frequenzsollwert 1
■
3: Zusatz-Frequenzsollwert 2
Einstellwert Funktion
3 Zusatz-Frequenzsollwert 2
■

4: Ausgangsspannungsoffset

Einstellwert Funktion
4 Ausgangsspannungsoffset
Die Verstärkung (%) für die MFAI-Klemmen A1 und A2 ist 100% des Standards für die Spannungsklasse, also
200 V für Frequenzumrichter der 200 V-Klasse und 400 V für Frequenzumrichter der 400 V-Klasse. Die Vorspan-
nung (%) für die MFAI-Klemmen A1 und A2 ist 100% der für E1-05 [Maximale Ausgangsspannung] festgelegten
Spannung.
Anmerkung:
Die Verstärkung für jede Klemme A1 und A2 wird unabhängig mit H3-03 [Klemme A1 Verstärkung] und H3-11 [Klemme A2 Verstär-
kung] festgelegt. Die Vorspannung für jede Klemme A1 und A2 wird unabhängig mit H3-04 [Klemme A1 Vorspannung] und H3-12
[Klemme A2 Vorspannung] festgelegt.
■
5: Hoch-/Tieflaufzeit-Verstärkung
Einstellwert Funktion
5 Hoch-/Tieflaufzeit-
Verstärkung
Wenn Sie C1-01 [Hochlaufzeit 1] aktivieren, ergibt sich die folgende Hochlaufzeit:
Hochlaufzeit 1 = Einstellwert von C1-01 × Hoch-/Tieflaufzeitverstärkung / 100
Abbildung 12.92 Hochlauf-/Tieflaufzeitverstärkung über Analogeingang
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Zum Festlegen des Frequenzsollwerts 2 über den Mehrstufendrehzahlsollwert, um den Sollwert (Zusatz-Frequenzsollwert 1)
von der hier festgelegten Analogeingangsklemme zu aktivieren. Dieser Wert ist ein Prozentsatz, wobei die maximale Ausgangs-
frequenz einem Einstellwert von 100% entspricht.
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Zum Festlegen des Frequenzsollwerts 3 über den Mehrstufendrehzahlsollwert, um den Sollwert (Zusatz-Frequenzsollwert 2)
von der hier festgelegten Analogeingangsklemme zu aktivieren. Dieser Wert ist ein Prozentsatz, wobei die maximale Ausgangs-
frequenz einem Einstellwert von 100% entspricht.
V/f OLV OLV/PM OLV/PM AOLV/PM EZOLV
Stellen Sie diesen Parameter ein, um ein Vorspannungssignal zum Verstärken der Ausgangsspannung einzugeben.

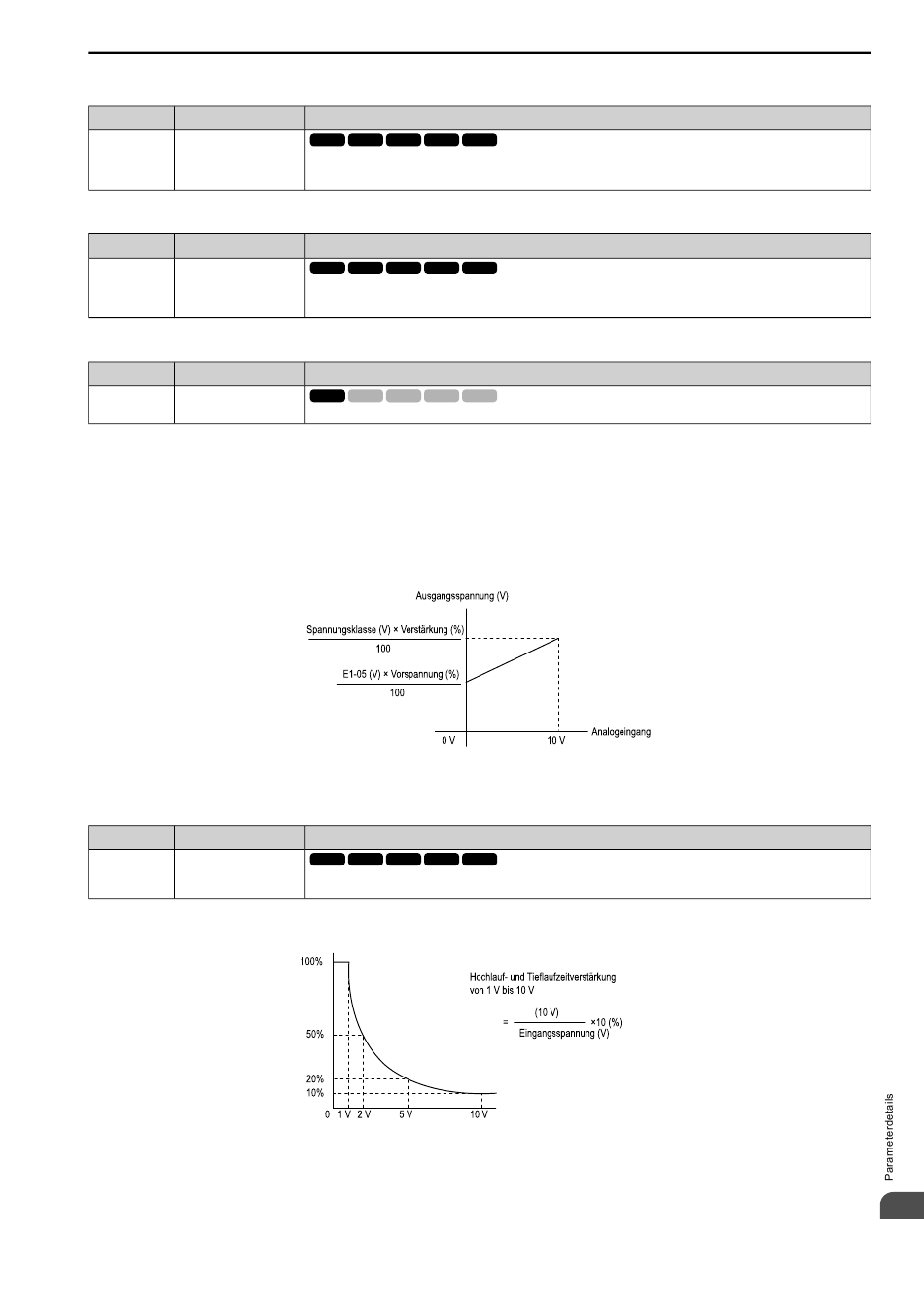

Abbildung 12.91 Ausgangsspannungsoffset über Analogeingang
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Gibt ein Signal zum Einstellen der Verstärkung ein, die für C1-01 bis C1-08 [Hochlauf-/Tieflaufzeiten 1 bis 4] und C1-09
[Schnellstoppzeit] verwendet wird, wenn das volle Analogsignal (10 V oder 20 mA) bei 100% ist.
12.8 H: Klemmen-Funktionsauswahl
Beschreibung
Beschreibung
Beschreibung
Beschreibung
