3.5
Steuerkreisverdrahtung
In diesem Abschnitt ist beschrieben, wie der Steuerkreis korrekt verdrahtet wird.
◆
Steuerkreis-Anschlussdiagramm
Verdrahten Sie den Steuerkreis des Frequenzumrichters wie in
*1
Verbinden Sie eine 24 V-Spannungsversorgung mit den Klemmen PS-AC, um den Steuerkreis zu betreiben, während das Leistungs-
teil nicht mit Spannung versorgt wird.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch

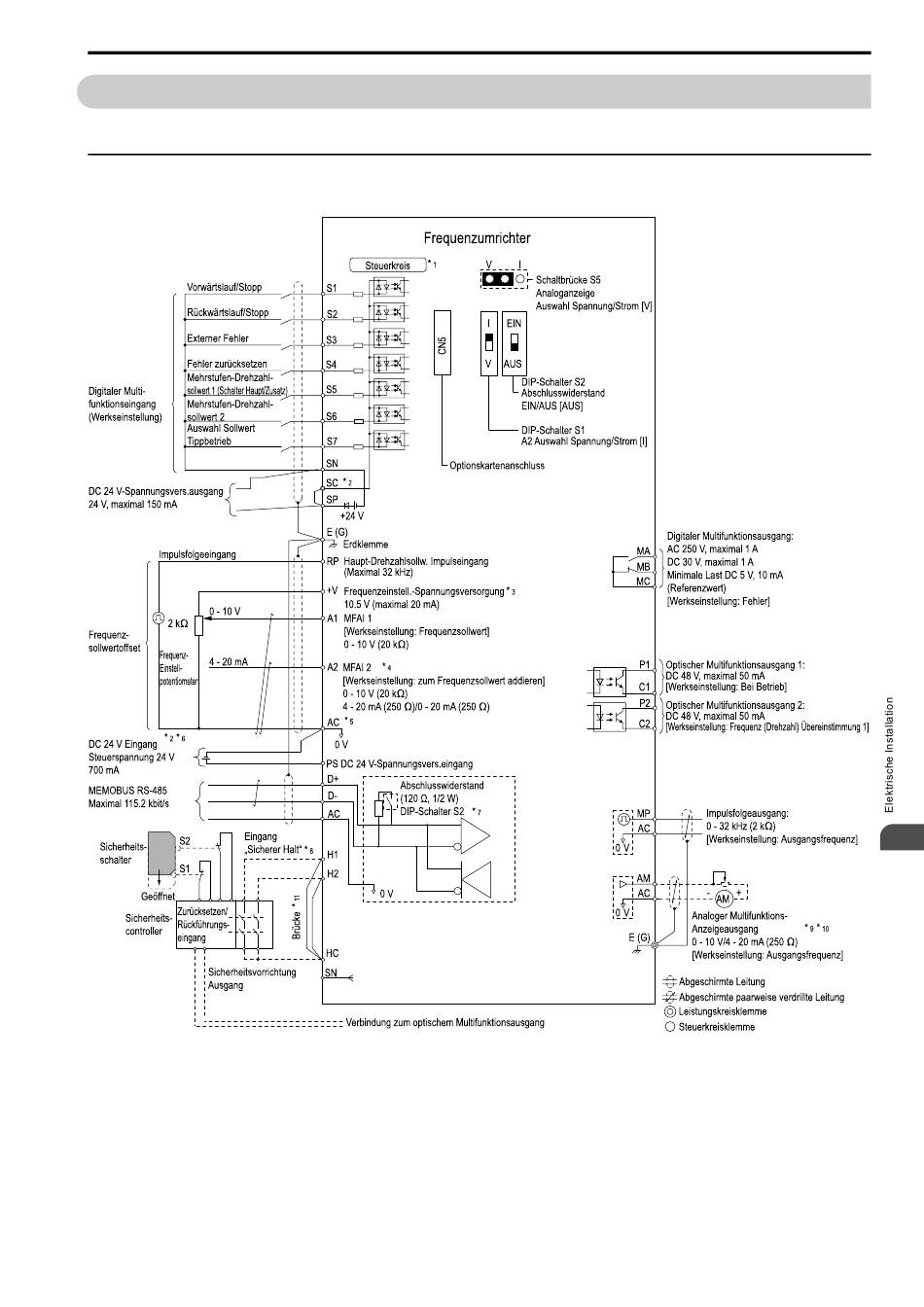

Abbildung 3.37 Steuerkreis-Anschlussdiagramm
3.5 Steuerkreisverdrahtung
Abbildung 3.37
dargestellt.
3
81
