YASKAWA CIPR-GA50C Serie Technisches Handbuch Seite 87

2.
Verdrahten Sie den Steuerkreis gemäß der Abbildung.
Verwenden Sie einen Schlitzschraubenzieher mit einer Klingenbreite von 2.5 mm (0.1 in.) oder weniger
und einer Klingendicke von 0.4 mm (0.01 in.) oder weniger.
WARNUNG! Feuergefahr. Ziehen Sie alle Klemmenschrauben mit dem korrekten Anzugsmoment fest. Verbindungen,
die zu locker oder zu fest sind, können den Betrieb beeinträchtigen und den Frequenzumrichter beschädigen. Fehler-
hafte Verbindungen können außerdem schwere oder tödliche Verletzungen durch Feuer oder elektrischen Schlag zur
Folge haben.
Anmerkung:
• Verwenden Sie abgeschirmte, paarweise verdrillte Drähte, und erden Sie die Abschirmung an der Erdungsklemme des Fre-
quenzumrichters. Eine mangelhafte Erdung von Komponenten kann zu Fehlfunktionen am Frequenzumrichter oder an der
Ausrüstung durch elektrische Störungen zur Folge haben.
• Verwenden Sie keine Steuerkreisverdrahtung länger als 50 m (164 ft.), um den analogen Frequenzsollwert von einer ent-
fernten Quelle zuzuführen. Eine zu lange Steuerkreisverdrahtung kann die Systemleistung beeinträchtigen.
A - Draht mit Aderendhülse oder ungelöteter Draht
mit leicht verdrehter Kernader
B - Ziehen Sie die Abschirmung zurück, und ver-
drehen Sie das Ende leicht mit den Fingern, um
ein Ausfransen zu verhindern.
Anmerkung:
• Am einfachsten verdrahtet man zuerst TB1-1, dann TB1-2 und dann TB1-3.
• Löten Sie nicht die Kernader. Verbindungen mit verlöteten Drähten können sich lösen und Fehlfunktionen des Frequenzum-
richters verursachen.
• In Abbildung 3.42 ist dargestellt, wie die Enden von abgeschirmten Leitungen vorbereitet werden.
• Bereiten Sie die Enden der abgeschirmten Twisted-Pair-Kabel wie in
Sollwert von einem externen Frequenz-Einstellpotentiometer die Frequenz einzustellen. Verbinden Sie die Abschirmung mit
Klemme E (G) des Frequenzumrichters.
A - Verbinden Sie die Abschirmung mit Klemme E
(G) des Frequenzumrichters.
B - Kabelmantel
3.
Bringen Sie die vordere Abdeckung an.
Wenn Sie die Brücke S5 verschoben haben, setzen Sie das Bedienteil auf, bevor Sie die vordere Abdek-
kung anbringen.
Wenn Sie die Brücke S5 nicht verschoben haben, bringen Sie die vordere Abdeckung an.
Wenn Sie die Abdeckung anbringen, achten Sie darauf, dass keine Leitungen zwischen der vorderen
Abdeckung und dem Frequenzumrichter eingeklemmt werden.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch

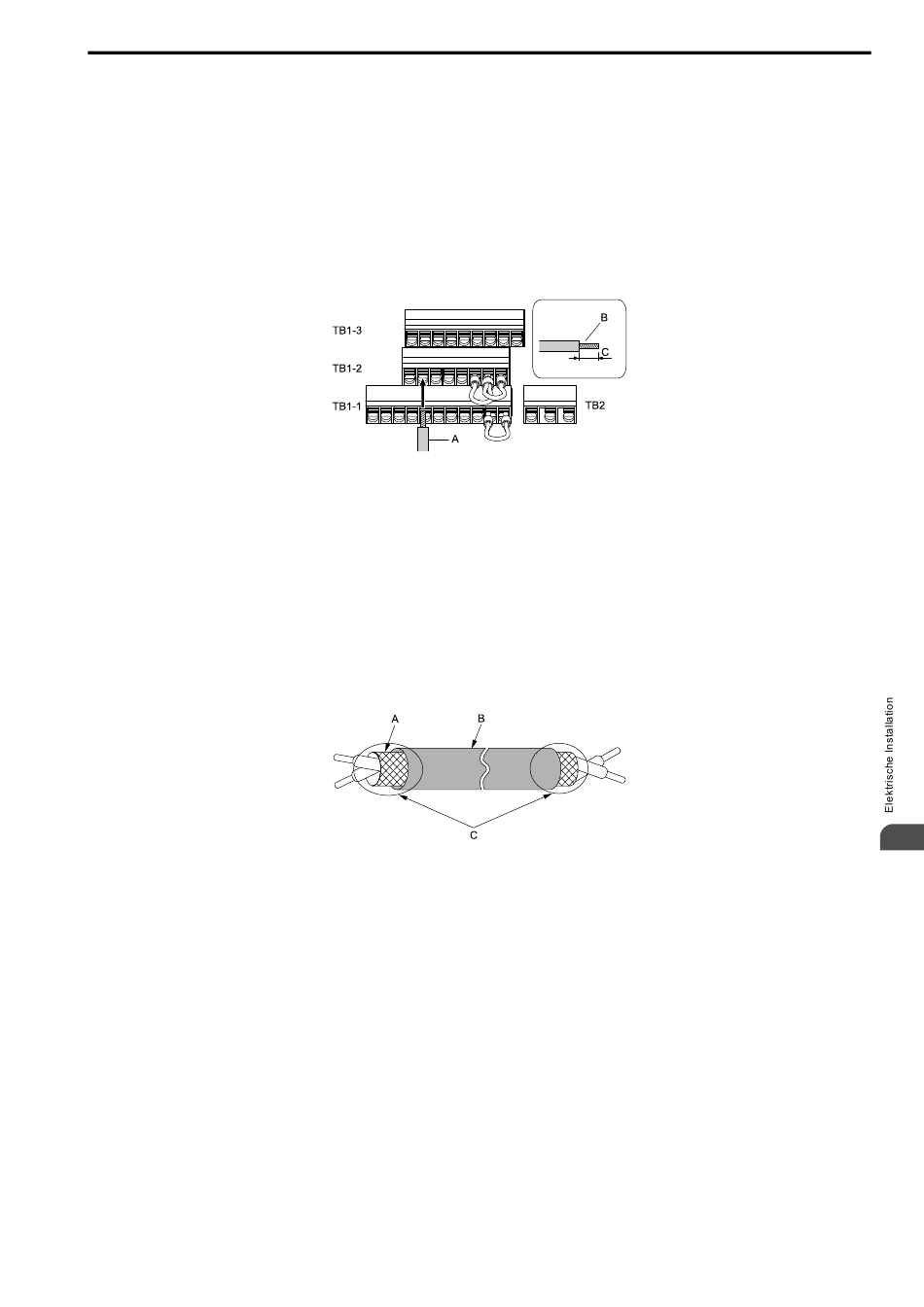

Abbildung 3.41 Verdrahtungsvorgang für den Steuerkreis
Abbildung 3.42 Enden eines abgeschirmten Kabels vorbereiten
C - Wenn Sie keine Aderendhülsen verwenden, ent-
fernen Sie ca. 5.5 mm (0.21 in.) der Umhüllung
am Ende des Drahtes.
Abbildung 3.42 gezeigt vor, um mit einem analogen
C - Mit Isolierband oder Schrumpfschlauch
isolieren.
3.5 Steuerkreisverdrahtung
3
87
