Entfernen der Steuerplatine

Entfernen Sie die vordere Abdeckung und das Bedienteil vom Frequenzumrichter.
1.
Drücken Sie die Laschen, die die Steuerplatine am Frequenzumrichter halten, nach links.
2.
Ziehen Sie zuerst die linke Seite der Steuerplatine heraus.
■

Einsetzen der Steuerplatine in einen neuen Frequenzumrichter

Entfernen Sie das Bedienteil, die vordere Abdeckung und die Steuerplatine des neuen Frequenzumrichters.
Verdrahten Sie die Leistungsteilklemmen des neuen Frequenzumrichters und bringen Sie dann die verdrahtete
Steuerplatine an.
1.
Verdrahten Sie die Leistungsteilklemmen.
Anmerkung:
Um die Klemmen +1 und +2 zu verdrahten, entfernen Sie die Brücke zwischen den Klemmen +1 und +2.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Drahtquer-
Adapter
schnitt
2
≤ 25 mm
(AWG 10)
Einsatz SF-BIT-SL 1,2X6,5-70
≥ 30 mm 2
(AWG 8)
- Einsatz SF-BIT-HEX 5-50

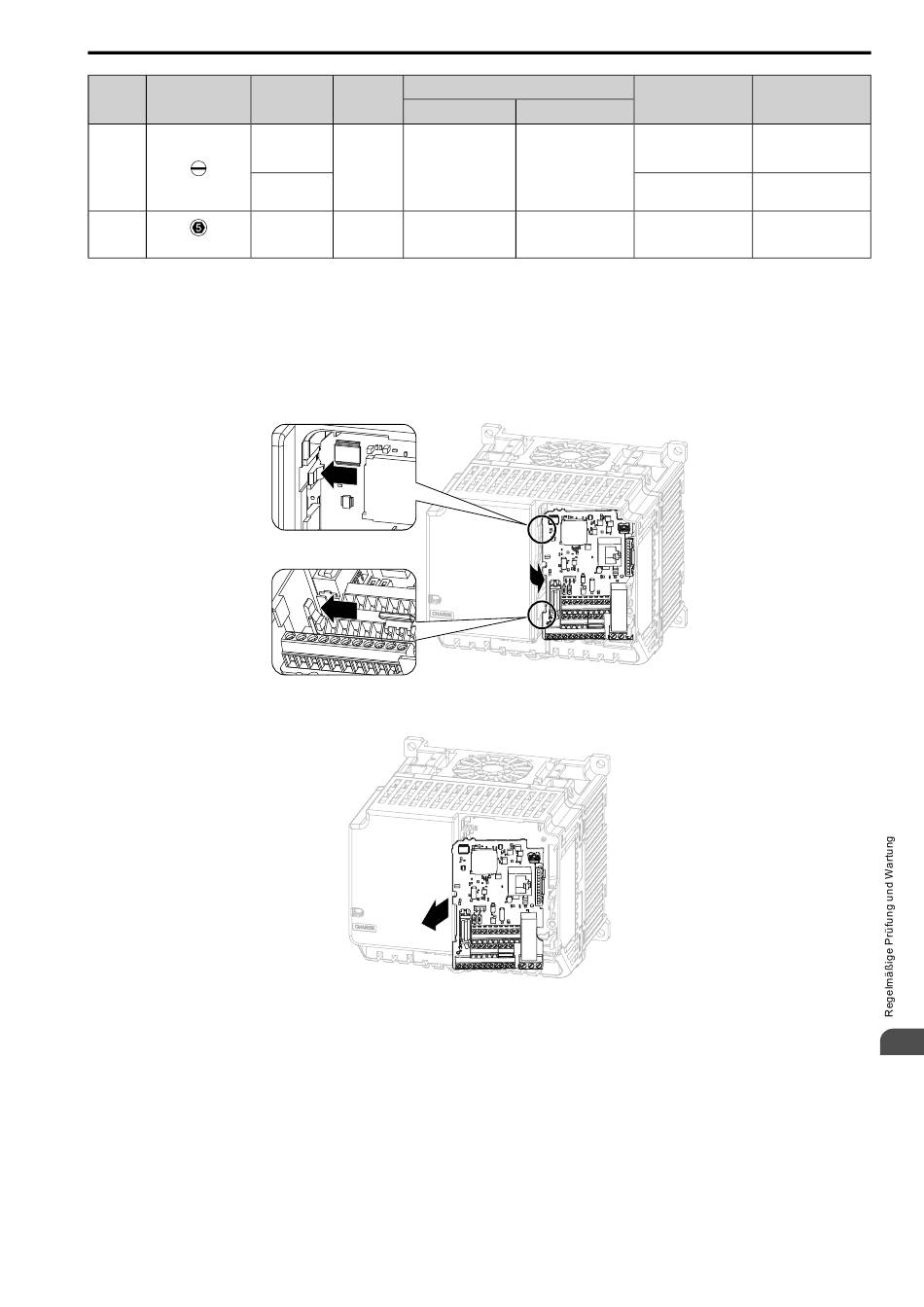

Abbildung 8.20 Laschen entriegeln
