8.5
Ersetzen des Frequenzumrichters
◆
Über die Steuerplatine
Sie können die Steuerplatine des Frequenzumrichters entfernen und eine neue Platine installieren. Wenn im Fre-
quenzumrichter ein Defekt vorliegt, können Sie die Steuerplatine einfach ersetzen.

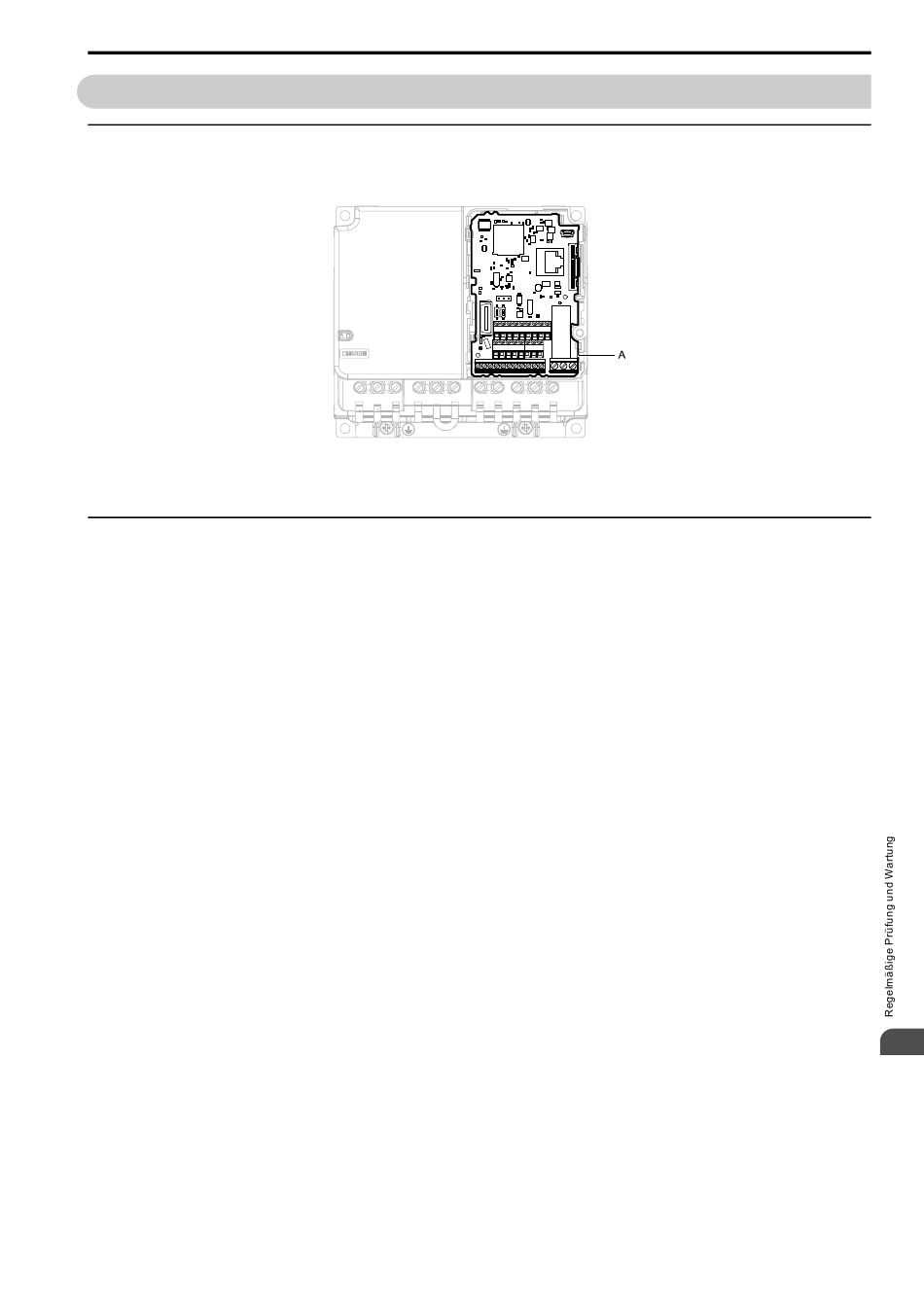

A - Steuerplatine
◆
Ersetzen des Frequenzumrichters
GEFAHR! Gefahr eines Stromschlags. Trennen Sie den Frequenzumrichter von der Spannungsversorgung und warten Sie die
auf dem Warnetikett angegebene Zeit ab, bevor Sie Abdeckungen entfernen. Prüfen Sie den Frequenzumrichter vor Wartungs-
oder Reparaturarbeiten auf gefährliche Spannungen. Wenn Sie an einem unter Spannung stehenden Frequenzumrichter arbei-
ten und die elektronischen Schaltungen nicht abgedeckt sind, kann dies zu schweren Verletzungen oder zum Tod führen. Der
Frequenzumrichter hat interne Kondensatoren, die beim Ausschalten des Frequenzumrichters geladen bleiben.
GEFAHR! Gefahr eines Stromschlags. An einem spannungsführenden Frequenzumrichter darf die Verdrahtung weder unter-
sucht, angeschlossen noch getrennt werden. Trennen Sie vor Wartungsmaßnahmen die Ausrüstung von der Stromversorgung
und halten Sie die auf dem Warnschild angegebene Mindestwartezeit ein. Der interne Kondensator bleibt geladen, nachdem
der Frequenzumrichter von der Spannungsversorgung getrennt wurde. Die Ladungs-LED leuchtet so lange, bis die Zwischen-
kreisspannung 50 VDC unterschritten hat. Wenn alle Anzeigen AUS sind, prüfen Sie auf gefährliche Spannungen, um die
Sicherheit zu gewährleisten. Wenn Sie am spannungsführenden Frequenzumrichter arbeiten, kann es schweren oder tödlichen
Verletzungen durch Stromschlag kommen.
WARNUNG! Gefahr eines Stromschlags. Zum Installieren, Verdrahten, Warten, Prüfen, Ersetzen von Teilen und dem Reparie-
ren des Frequenzumrichters darf nur zugelassenes Personal zum Einsatz kommen. Durch nicht zugelassenes Personal kann
es zu schweren oder tödlichen Verletzungen kommen.
HINWEIS: Schäden an Ausrüstung. Beachten Sie beim Berühren des Frequenzumrichters und der Schaltplatinen die korrekte
Vorgehensweise zur elektrostatischen Entladung (ESD). Wenn Sie Anweisungen nicht befolgen, kann dies ESD-Schäden an
der FU-Elektronik zur Folge haben.
■
Hinweise zum Verdrahten der Leistungsteilklemmen
Lesen Sie diese Hinweise, bevor Sie die Leistungsteilklemmen verdrahten.
• Verwenden Sie UL-zugelassene kunststoffbeschichtete Kupferleitungen mit einer maximal zulässigen Dauer-
temperatur von 75 °C bei 600 V.
• Entfernen Sie alle unerwünschten Objekte in der Nähe der Klemmenleiste.
• Entfernen Sie die Isolierung von den Kabelenden bis zu der Länge, die im Handbuch angegeben ist.
• Verwenden Sie keine geknickten oder gebrochenen Drähte. Entfernen Sie das beschädigte Ende des Drahts,
bevor Sie ihn verwenden. Fehlerhafte Verbindungen können schwere oder tödliche Verletzungen durch Brände
zur Folge haben.
• Litze darf nicht verlötet werden. Gelötete Drahtverbindungen können sich mit der Zeit lösen und die Leistung
des Frequenzumrichters beeinträchtigen.
• Wenn Sie Litze verwenden, stellen Sie sicher, dass sich alle feinen Drähte in der Verbindung befinden. Außer-
dem sollte Litze nicht zu stark verdrillt werden. Fehlerhafte Verbindungen können schwere oder tödliche Verlet-
zungen durch Brände zur Folge haben.
• Führen Sie das Drahtende vollständig in die Klemme ein. Entfernen Sie die Isolierung bis zur empfohlenen
Abisolierlänge vom Draht, um diesen an die Isolierung im Kunststoffgehäuse anzupassen.
• Verwenden Sie für die Schrauben einen Drehmomentschraubendreher, eine Drehmomentratsche oder einen
Drehmomentschlüssel. Zum Verdrahten der Schraubklemme ist ein Schlitzschraubendreher oder ein
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Abbildung 8.16 Steuerkreis-Klemmenleiste
8.5 Ersetzen des Frequenzumrichters
8
315
