L8-03: Betriebsart bei Temp.-Voralarm
Nr.
Name
(hex.)
L8-03 Betriebsart bei Temperatur-
Voralarm
(04AF)
0 : Rampe bis zum Stillstand
Der Frequenzumrichter lässt den Motor in der Tieflaufzeit auslaufen. Die auf Fehler [H2-01 bis H2-03 = E] ein-
gestellte Ausgangsklemme wird aktiviert.
1 : Freilauf bis zum Stillstand
Der Ausgang wird abgeschaltet und es findet ein Freilauf bis zum Stillstand statt. Die auf Fehler [H2-01 bis H2-
03 = E] eingestellte Ausgangsklemme wird aktiviert.
2 : Schnellstopp (C1-09 verwenden)
Der Frequenzumrichter stoppt den Motor in der in C1-09 [Schnellstoppzeit] eingestellten Zeit. Die auf Fehler
[H2-01 bis H2-03 = E] eingestellte Ausgangsklemme wird aktiviert.
3 : Nur Alarm
Auf dem Bedienteil wird oH angezeigt und der Frequenzumrichter setzt den Betrieb fort. Die Ausgangsklemme
für Alarm [H2-01 bis H2-03 = 10] wird aktiviert.
4 : Betrieb m. reduz. Drehz. (L8-19)
Der Frequenzumrichter führt einen Tieflauf auf den Pegel von L8-19 [Freq.reduktion bei oH-Voralarm] durch,
und der Betrieb wird fortgesetzt. Auf dem Bedienteil wird blinkend oH angezeigt.
Auf dem Bedienteil wird blinkend oH angezeigt. Wenn der Alarm ausgegeben wird, führt der Frequenzumrichter
alle 10 Sekunden einen Tieflauf durch. Wenn der Frequenzumrichter 10-mal einen Tieflauf durchgeführt hat und
der Alarm weiterhin ausgegeben wird, wird die Ausgangsklemme für oH Voralarm maximale Reduzierung [H2-
01 bis H2-03 = 4D] aktiviert. Wenn der Alarm beim Tieflauf nicht ausgegeben wird, führt der Frequenzumrichter
einen Hochlauf bis zu dem Frequenzsollwert durch, der vor dem Ausschalten des Alarms gültig war. In
12.129 ist die Alarmausgabe und der FU-Betrieb bei einer verringerten Ausgangsfrequenz dargestellt.

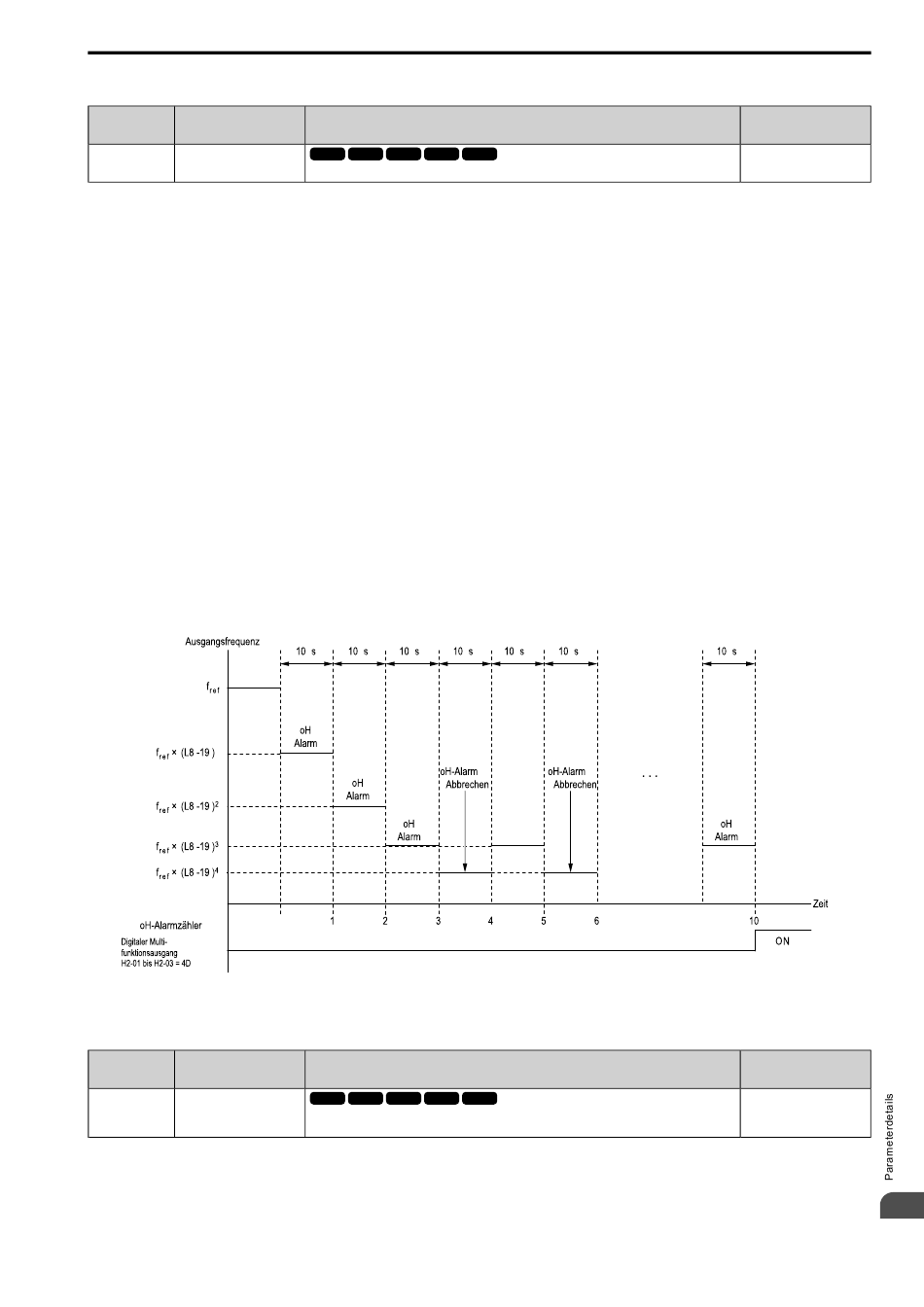

Abbildung 12.129 FU-Betrieb bei verringerter Ausgangsfrequenz, wenn Übertemperatur-Alarm ausgegeben wird
■

L8-05: Auswahl Eing.phasen-Ausf.schutz

Nr.
Name
(hex.)
L8-05 Auswahl Eing.phasen-Ausf.
schutz
(04B1)
0 : Deaktiviert
1 : Aktiviert
Der Frequenzumrichter erkennt einen Eingangsphasenausfall an Schwankungen der Zwischenkreisspannung.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Zum Festlegen des Frequenzumrichterbetriebs, wenn ein oH-Alarm erkannt wird.
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Zum Einstellen der Funktion für das Aktivieren und Deaktivieren der
Eingangsphasenausfallerkennung.
Beschreibung
Beschreibung
12.9 L: Schutzfunktionen
Werkseinstellung
(Bereich)
3
(0 - 4)
Abbildung
Werkseinstellung
(Bereich)
1
(0, 1)
749
