Frequenzumrichter einen Tieflauf mit dem Wert von L3-22 [PM Kippschutz Tieflaufzeit] aus. Der Frequenzum-
richter startet den Hochlauf erneut, wenn der Ausgangsstrom kleiner als L3-02 - 15% ist. Wenn die in L3-27
festgelegte Zeit abgelaufen ist, beginnt der Frequenzumrichter erneut mit dem Hochlauf.

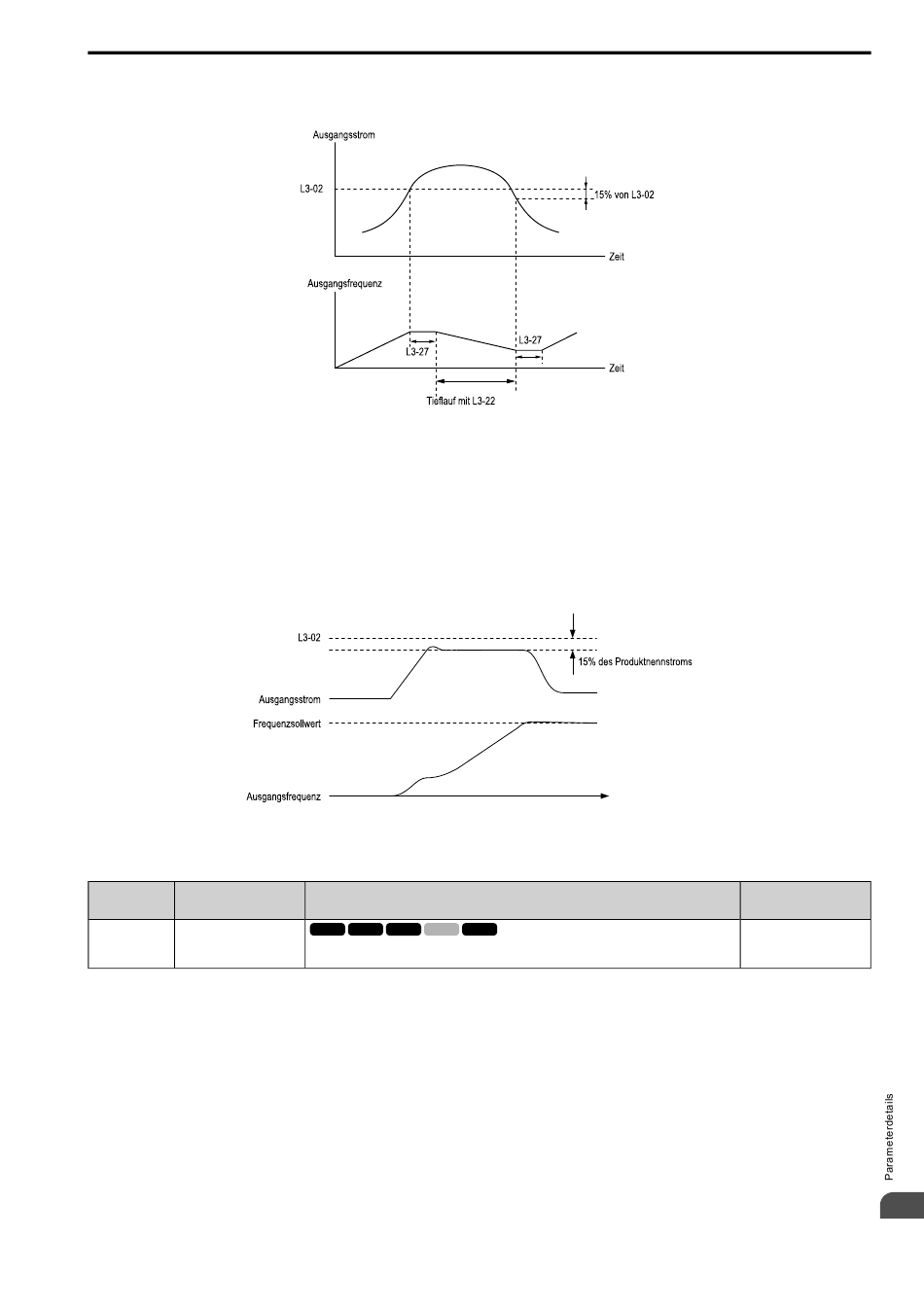

Abbildung 12.118 Kippschutz beim Hochlauf mit Vektorregelung ohne Rückführung für PM
2 : Intelligent (Hochl.rampe ignor.)
Der Frequenzumrichter ignoriert die Hochlaufzeiteinstellung und beginnt mit dem Hochlauf in der kürzesten Zeit.
Der Frequenzumrichter passt die Hochlaufrate automatisch an, um sicherzustellen, dass der Ausgangsstrom nicht
mehr als L3-02 beträgt.
3 : Hochlauf mit Strombegrenzung
Diese Funktion verwendet den Wert L3-02, um den Ausgangsstrom zu begrenzen und die Hochlaufrate automa-
tisch anzupassen. Wenn die Last (Ausgangsstrom) beim Hochlauf den Stromgrenzwert übersteigt, passt der Fre-
quenzumrichter automatisch die Hochlaufrate an.
■
L3-02: Kippschutzpegel beim Hochlauf
Nr.
Name
(hex.)
L3-02 Kippschutzpegel beim
Hochlauf
(0490)
Anmerkung:
• Wenn Sie einen Motor verwenden, der im Vergleich zum Frequenzumrichter klein ist, und der Motor abkippt, verringern Sie diesen
Wert.
• Wenn Sie den Motor im konstanten Leistungsbereich einsetzen, stellen Sie L3-03 [Kippsch.grenzpegel beim Hochlauf] ein.
• Der obere Grenzwert des Einstellbereichs ändert sich, wenn sich die Einstellung für C6-01 [Auswahl der Beanspruchung des FU]
ändert.
–150% bei C6-01 = 0 [Heavy-Duty-Betrieb]
–120% bei C6-01 = 1 [Normal-Duty-Betrieb]
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Abbildung 12.119 Hochlauf mit Strombegrenzung
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Zum Festlegen des Ausgangsstrompegels, bei dem die Kippschutzfunktion beim Hochlauf aktiv
wird, wobei der Nennausgangsstrom des Frequenzumrichters 100% ist.
Beschreibung
12.9 L: Schutzfunktionen
Werkseinstellung
(Bereich)
Bestimmt durch C6-01
(0 - 150%)
