12.8 H: Klemmen-Funktionsauswahl
Anmerkung:
Setzen Sie diesen Parameter auf F, wenn die Klemme nicht verwendet wird, oder um die Klemme im Durchgangsmodus zu verwenden.
■
H2-06: Auswahl Schritte f. Wh-Ausgabe
Nr.
Name
(hex.)
H2-06 Auswahl Schritte für Watt-
stunden-Ausgabe
(0437)
Diese Ausgabe wird mit einem 200-ms-Impulssignal an einen Wattstundenzähler oder eine SPS übermittelt. Der
Frequenzumrichter löst jedes Mal, wenn die kWh den Wert von H2-06 erreichen, einen 200 ms langen Impuls aus.
Dieser Parameter legt die kWh-Schrittweite für jeden Impulsfolgeausgang fest.
Anmerkung:
• Wenn der Leistungswert negativ ist (generativer Betrieb), werden keine Wattstunden gezählt.
• Wenn die Steuerspannungsversorgung des Frequenzumrichters aktiv ist, behält der Frequenzumrichter die Wattstundendaten. Wenn
durch einen kurzzeitigen Netzausfall die Steuerspannung ausfällt, wird die Wattstundenzählung zurückgesetzt.
0 : 0.1 kWh-Schritte
1 : 1 kWh-Schritte
2 : 10 kWh-Schritte
3 : 100 kWh-Schritte
4 : 1000 kWh-Schritte
■

H2-07: Auswahl Adressen Modbus Reg. 1

Nr.
Name
(hex.)
H2-07 Auswahl Adressen Modbus
Reg. 1
(0B3A)
Stellt die Adresse des Registers für die Ausgabe an Modbus Reg. 1 Status ok [H2-01 bis H2-03 = 62] ein und ver-
wendet das Bit in H2-08 [Auswahl Bits Modbus Register 1].
■

H2-08: Auswahl Bits Modbus Register 1

Nr.
Name
(hex.)
H2-08 Auswahl Bits Modbus
Register 1
(0B3B)
Legt das Register-Bit für Modbus Reg. 1 Status ok [H2-01 bis H2-03 = 62] fest und verwendet die Adresse in H2-
07 [Auswahl Adressen Modbus Reg. 1].
■

H2-09: Auswahl Adressen Modbus Reg. 2

Nr.
Name
(hex.)
H2-09 Auswahl Adressen Modbus
Reg. 2
(0B3C)
664
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Legt die Einheit für das Ausgangssignal fest, wenn H2-01 bis H2-03 = 39 [MFDO Funktionsaus-
wahl = Wattstunden Impulsausgabe].

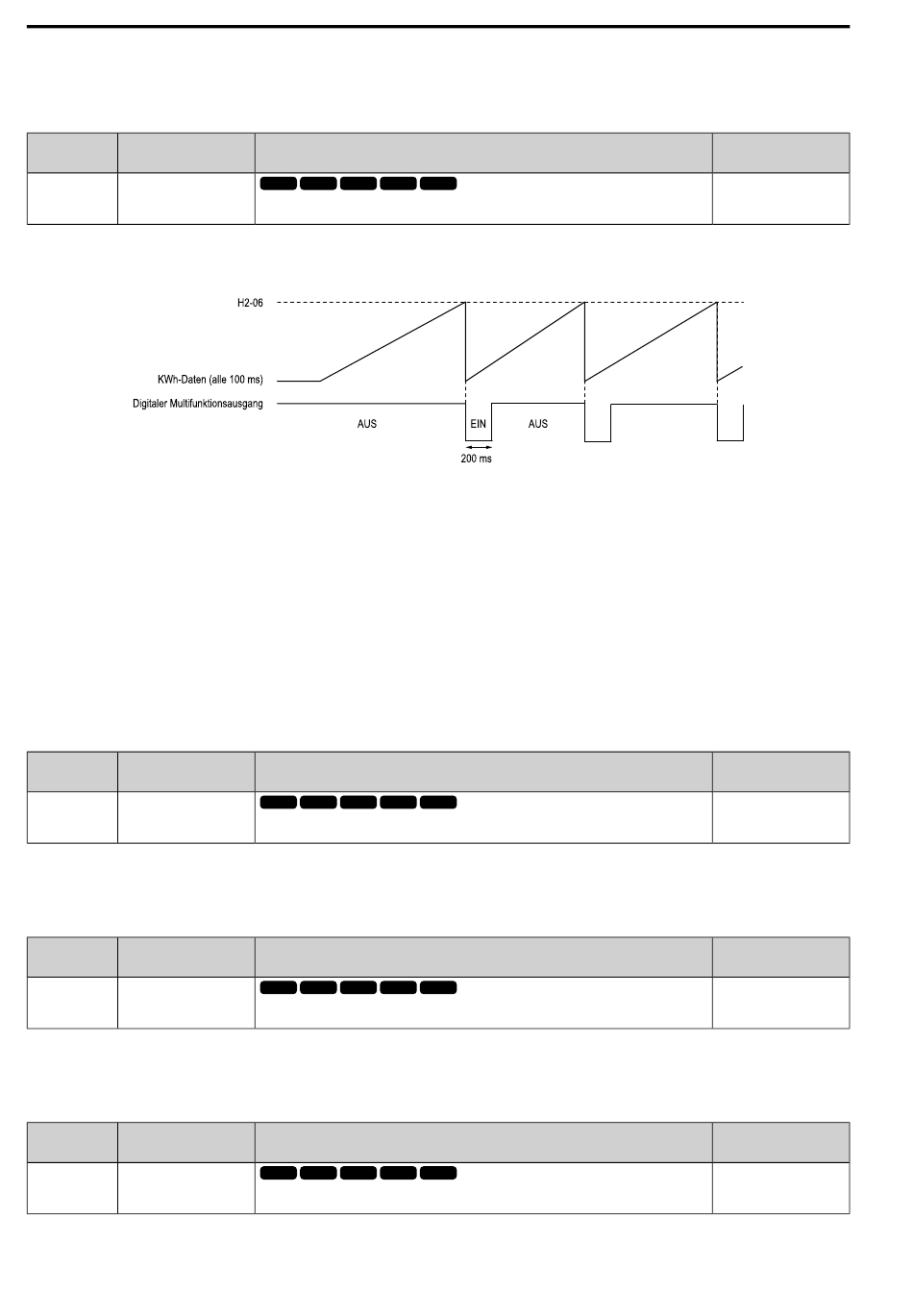

Abbildung 12.75 Beispiel für MFDO bei Einstellung auf Wattstunden
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Legt die Adresse des MEMOBUS/Modbus-Registers fest, das an die MFDO-Klemme ausgegeben
wird.
V/f OLV OLV/PM OLV/PM AOLV/PM EZOLV
Legt das Bit des MEMOBUS/Modbus-Registers fest, das an die MFDO-Klemme ausgegeben
wird.
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Legt die Adresse des MEMOBUS/Modbus-Registers fest, das an die MFDO-Klemme ausgegeben
wird.
Beschreibung
Beschreibung
Beschreibung
Beschreibung
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Werkseinstellung
(Bereich)
0
(0 - 4)
Werkseinstellung
(Bereich)
0001
(0001 - 1FFF)
Werkseinstellung
(Bereich)
0000
(0000 - FFFF)
Werkseinstellung
(Bereich)
0001
(0001 - 1FFF)
