3.14 Verringern von abgestrahlten, leitungsgebundenen und induzierten Störungen
Anmerkung:
Glossar
• Abgestrahlte Störungen:
Störungen von Geräten in der Nähe durch elektromagnetische Wellen in der gesamten HF-Bandbreite, die vom Frequenzumrichter und
von Leitungen abgestrahlt werden.
• Induzierte Störungen:
Durch elektromagnetische Induktion erzeugte Störungen können sich auf die Steuersignalleitungen auswirken und Fehlfunktionen der
Steuerung zur Folge haben.
■
Vermeiden von induzierten Störungen:
Zusätzlich zum Installieren eines Motorfilters können Sie sämtliche Kabel durch ein geerdetes Metallrohr führen,
um Störungen auf der Ausgangsseite zu reduzieren. Verlegen Sie die Kabel mindestens 30 cm (11.8 in.) von der
Signalleitung entfernt, um induziertes Rauschen zu vermeiden. Erden Sie die Kabel an Metallrohren.
A - Spannungsversorgung
B - Frequenzumrichter
C - Abgeschirmtes Motorkabel
D - Motor
■
Verringern von Hochfrequenzstörungen
Der Frequenzumrichter, die Eingangsleitungen und die Ausgangsleitungen können Hochfrequenzstörungen
abstrahlen. Verwenden Sie Entstörfilter auf der Eingang- und Ausgangsseite, und installieren Sie den Frequenzum-
richter in einem Metallgehäuse, um Hochfrequenzstörungen zu verringern.
Anmerkung:
Halten Sie die Leitung zwischen dem Frequenzumrichter und dem Motor so kurz wie möglich.
A - Metallgehäuse
B - Spannungsversorgung
C - EMV-Filter
D - Frequenzumrichter
YASKAWA SIGPC71061753B GA500 Technisches Handbuch

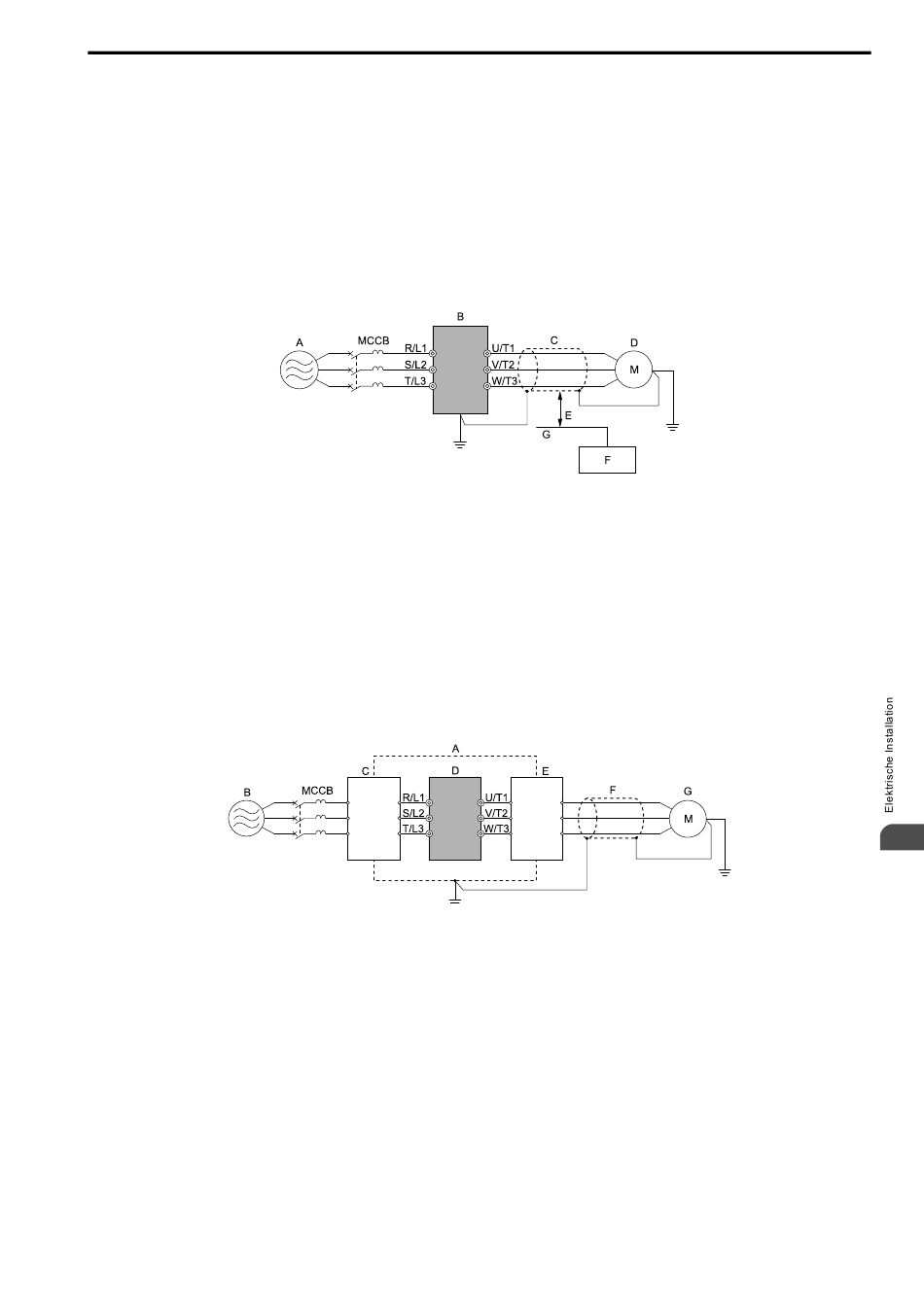

Abbildung 3.61 Vermeiden von induzierten Störungen:
Abbildung 3.62 Verringern von Hochfrequenzstörungen
E - Mindestens 30 cm (11.8 in.) Abstand
F - Steuerung
G - Signalleitung
E - Motorfilter
F - Abgeschirmtes Motorkabel
G - Motor
