1.
Setzen Sie einen Schlitzschraubendreher am Schlitz an und drücken Sie den Haken der IP20-Klem-
menschutzabdeckung hinein.
A - Schlitzschraubendreher
B - Schlitz
2.
Hebeln Sie mit dem Schraubendreher die IP20-Klemmenschutzabdeckung heraus.
A - IP20-Klemmenschutzabdeckung
3.
Entfernen Sie die IP20-Klemmenschutzabdeckung.
■
Vorgehensweise zum Verdrahten der Leistungteilklemmen
Wenn die Klemmen R/L1, S/L2, T/L3 und die Klemme - mit IP20-Klemmenschutzabdeckungen ausgestattet sind,
entfernen Sie zum Verdrahten der jeweiligen Klemme die entsprechende Abdeckung.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
3.4 Vorgehensweise zum Verdrahten der Leistungteilklemmen

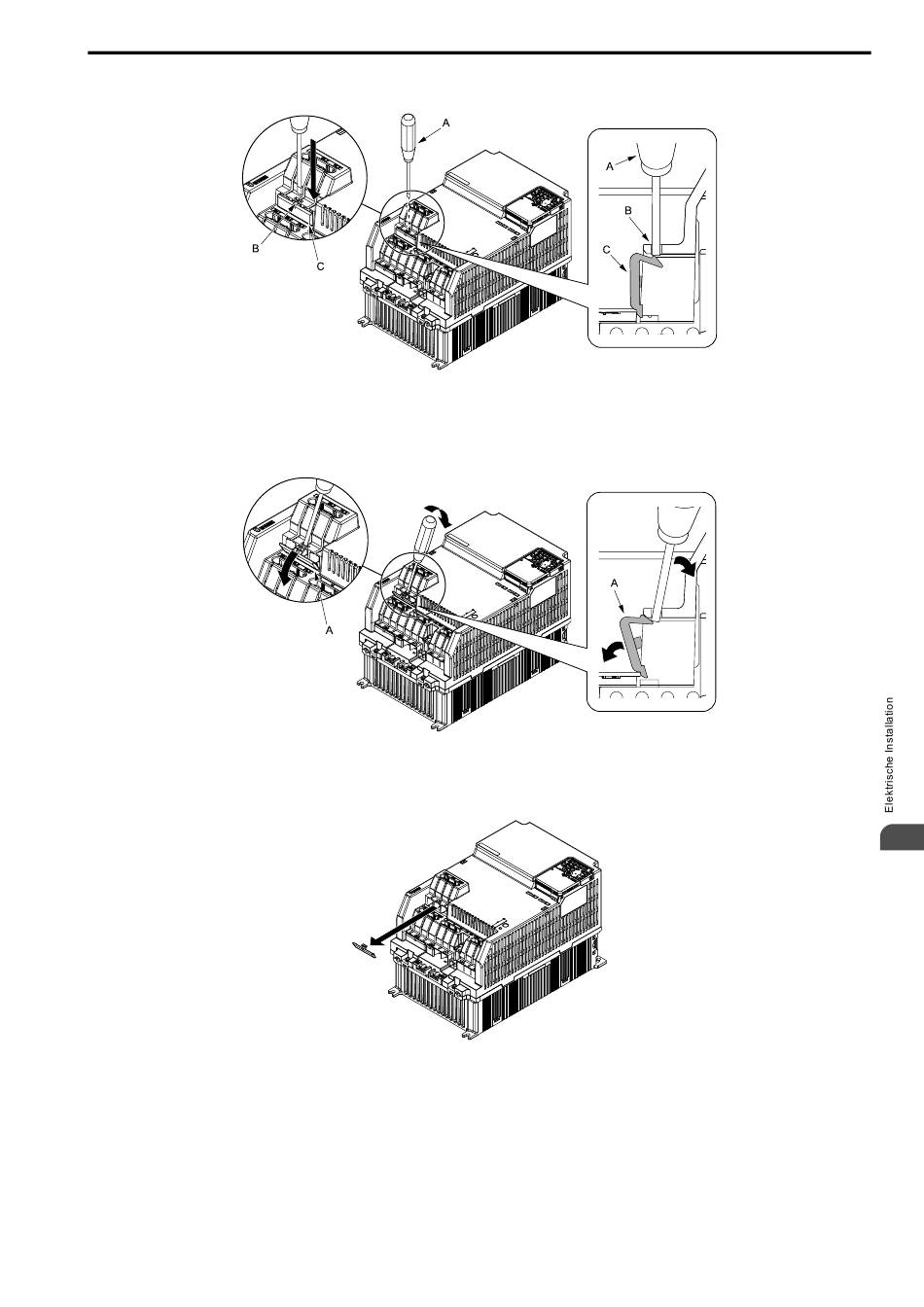

Abbildung 3.32 Schraubendreher am Schlitz ansetzen
Abbildung 3.33 IP20-Klemmenschutzabdeckung lösen
Abbildung 3.34 IP20-Klemmenschutzabdeckung entfernen
C - IP20-Klemmenschutzabdeckung
