3.5 Steuerkreisverdrahtung
◆
Schalter und Brücken auf der Klemmenplatine
Auf der Klemmenplatine befinden sich Schalter, mit denen die Ein-/Ausgänge des Frequenzumrichters auf die
externen Steuersignale eingestellt werden, wie dargestellt in
Stellen Sie die Schalter ein, um die Funktionen für die einzelnen Klemmen auszuwählen.
Position Schalter
A Schaltbrücke S5
DIP-Schalter S1
B
DIP-Schalter S2
88

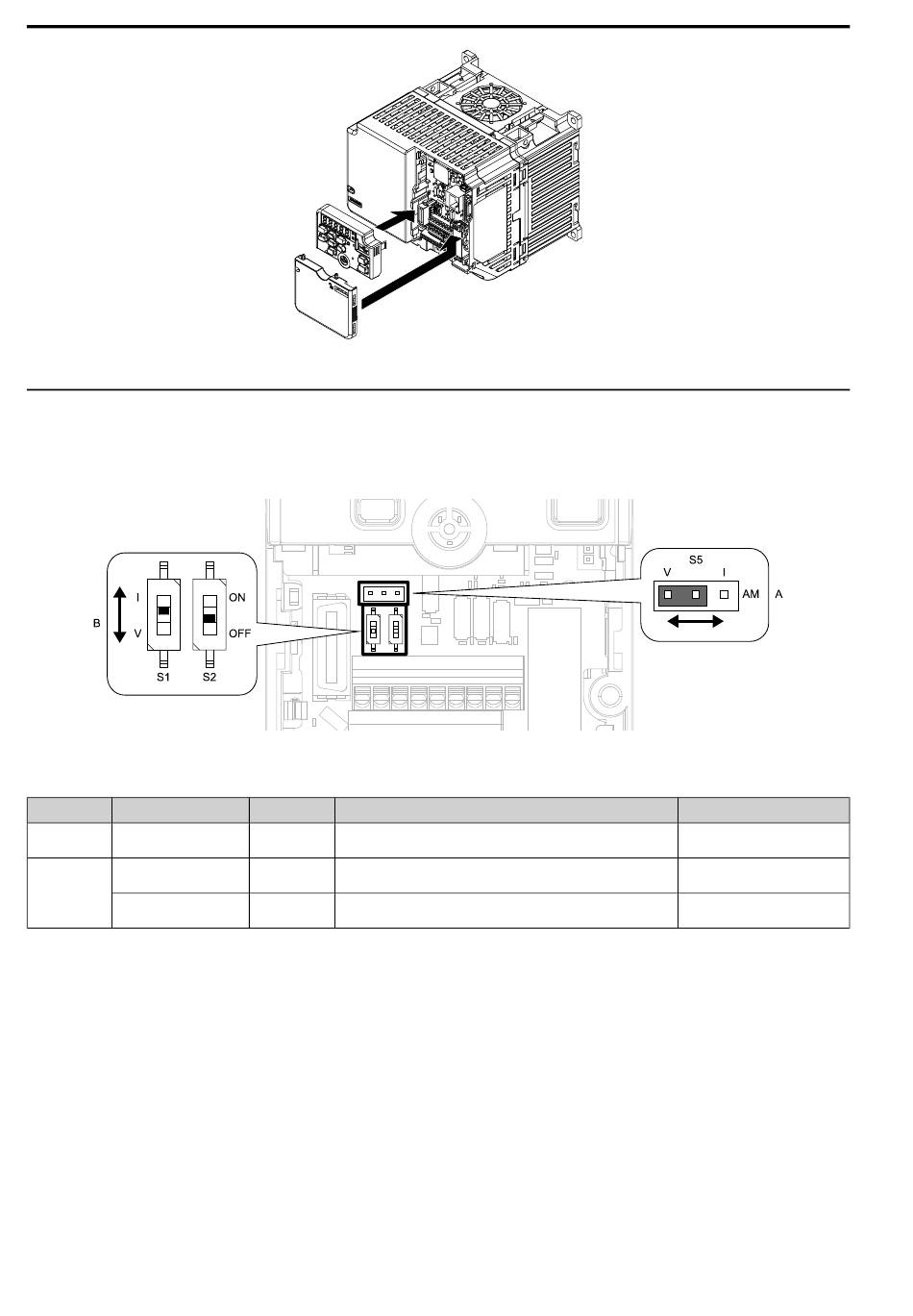

Abbildung 3.43 Anbringen der vorderen Abdeckung
Abbildung 3.44 Position der Schalter
Tabelle 3.13 E/A-Klemmen und Schalterfunktionen
Klemme
Zum Festlegen der Art des Ausgangs von Klemme AM (Spannung oder
AM
Strom).
Zum Festlegen der Art des Eingangs von Klemme A2 (Spannung oder
A2
Strom).
Aktiviert oder deaktiviert den Abschlusswiderstand für die MEMOBUS/
-
Modbus-Kommunikation.
Abbildung 3.44.
Funktion
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Werkseinstellung
V (Spannungsausgang)
I (Stromeingang)
AUS
