YASKAWA CIPR-GA50C Serie Technisches Handbuch Seite 710

12.9 L: Schutzfunktionen

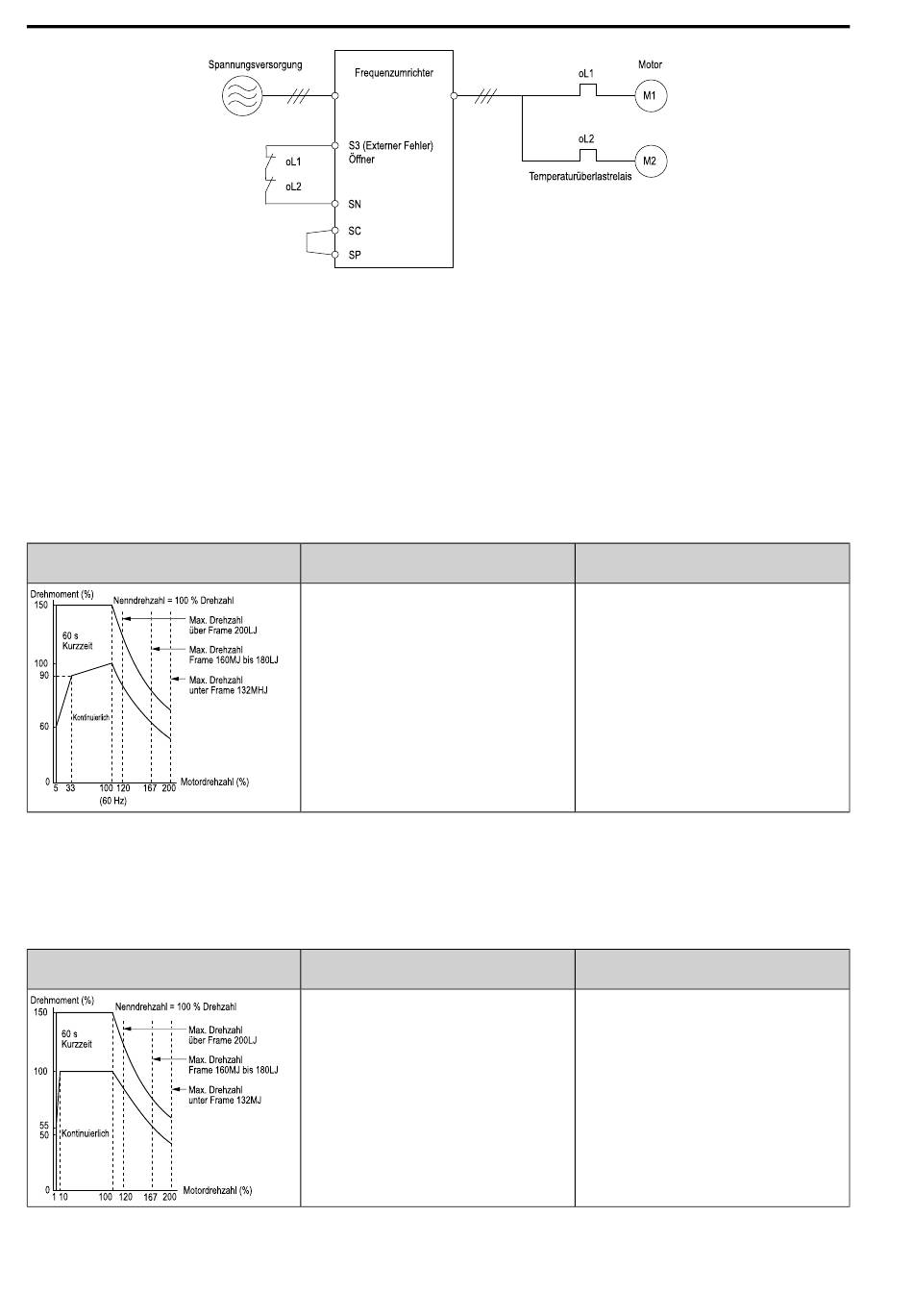

Abbildung 12.108 Schutzkonfiguration für mehr als einen Motor an einem Frequenzumrichter
HINWEIS: Wenn Sie mehr als einen Motor an einem Frequenzumrichter anschließen oder wenn die Motornennleistung höher
ist als die Nennleistung des Frequenzumrichters, setzen Sie L1-01 =0 [Motorüberlastschutz (oL1) = Deaktiviert] und installieren
Sie für jeden Motor Temperaturüberlastrelais. Der elektronische Wärmeschutz des Frequenzumrichters wird nicht funktionieren
und es kann zu Schäden am Motor kommen.
1 : Variables Drehmoment
Verwenden Sie diese Einstellung für Standardmotoren mit einer Grundfrequenz von 60 Hz.
Die Überlastverträglichkeit verringert sich mit sinkender Motordrehzahl, da der Lüfter dann langsamer dreht und
den Motor im niedrigen Drehzahlbereich nicht so effektiv kühlen kann.
Der Auslösepunkt des elektronischen Thermoschalters ändert sich entsprechend der Überlastverträglichkeitskenn-
linie des Motors. Dies sorgt für durchgehenden Motor-Übertemperaturschutz von niedrigen bis hin zu hohen
Drehzahlen.
Belastungsverträglichkeit
2 : Konst. Drehm. Drehz.bereich 10:1
Verwenden Sie diese Einstellung für FU-abgestimmte Motoren mit einem Drehzahlbereich für konstantes Dreh-
moment von 1:10.
Die Drehzahlregelung reicht von 10% bis 100%, wenn die Belastung bei 100% liegt. Ein Betrieb unterhalb von
10% Drehzahl bei 100% Belastung löst den Motor-Überlastschutz aus.
Belastungsverträglichkeit
3 : Konst. Drehm. Drz.bereich 100:1
710
Kühlungsvermögen
Dieser Motor ist für den Betrieb mit normalem Netzstrom
ausgelegt. Betreiben Sie den Motor bei 60 Hz Grundfre-
quenz, um seine Kühlleistung zu maximieren.
Kühlungsvermögen
Dieser Motor ist dafür ausgelegt, höhere Temperaturen im
Dauerbetrieb bei niedrigen Drehzahlen (10% Grundfre-
quenz) zu verkraften.
Überlastverhalten
(bei 100% Motorlast)
Beim Betrieb des Motors mit Frequenzen unter 60 Hz
erkennt der Frequenzumrichter oL1. Der FU löst ein Feh-
lerrelais aus und es findet ein Freilauf bis zum Stillstand
statt.
Überlastverhalten
(bei 100% Motorlast)
Der Motorbetrieb findet kontinuierlich bei 10% bis 100%
der Grundfrequenz statt. Ein Betrieb unterhalb von 10%
Drehzahl bei 100% Belastung löst den Motor-Überlast-
schutz aus.
