Beispielverdrahtung für die Netzausfallfunktion
In Abbildung 12.115 ist ein Beispiel dargestellt, bei dem die Netzausfallfunktion bei Netzausfall mit einem Unter-
spannungsrelais ausgelöst wird. Bei einem Netzausfall löst das Unterspannungsrelais Netzausfallfunktion [H1-06
= 65, 66, 7A, 7B] an Klemme S6 aus.
Anmerkung:
• Konfigurieren Sie den Frequenzumrichter so, dass er den Startbefehl einschaltet, während die Netzausfallfunktion in Betrieb ist. Wenn
Sie den Startbefehl deaktivieren, führt der Frequenzumrichter keinen Hochlauf durch, wenn die Spannung wieder anliegt.
• Eine dynamische Bremsoption ist für System-Netzausfallfunktion 1 [L2-29 = 2] erforderlich.

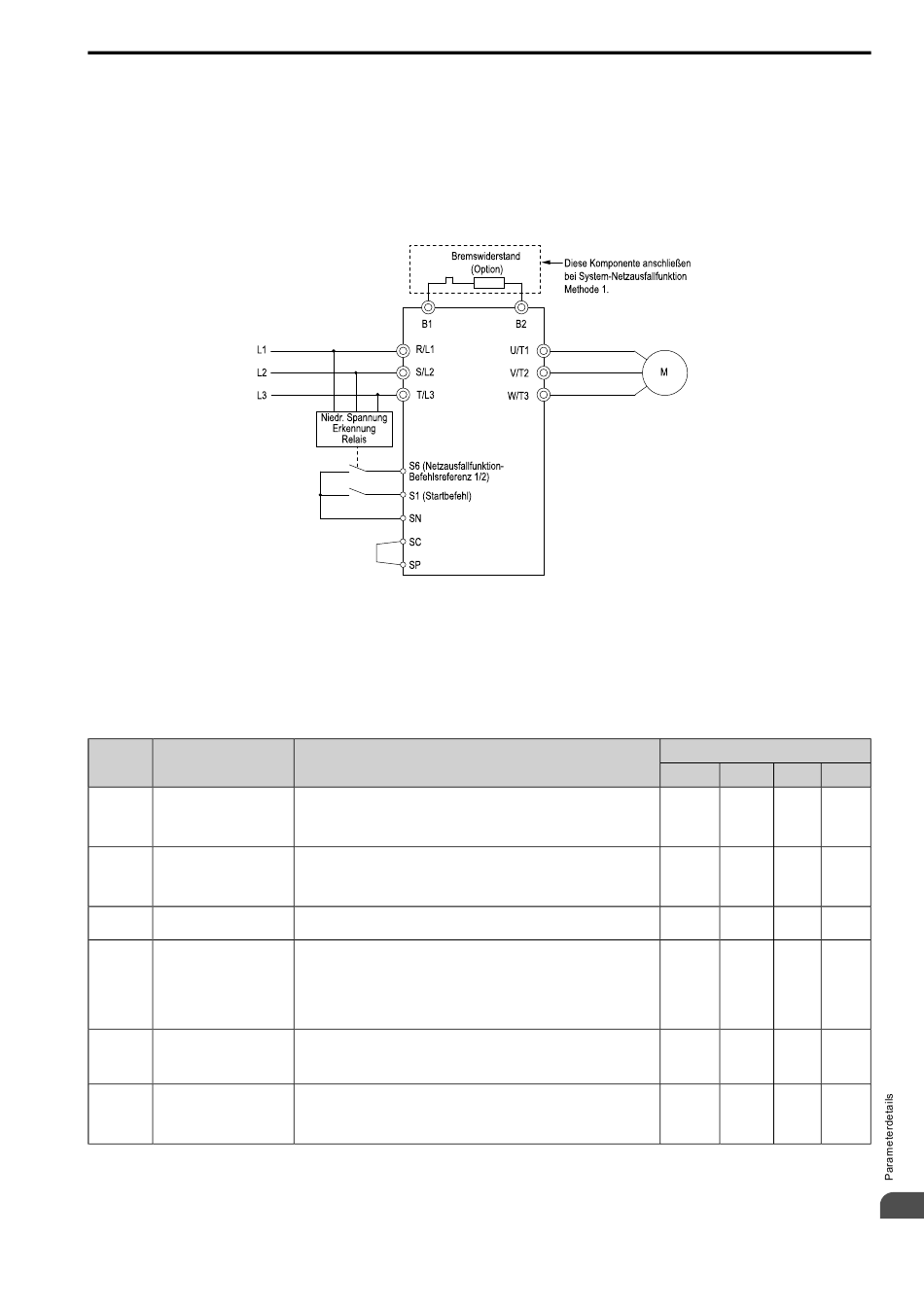

Abbildung 12.115 Verdrahtungsbeispiel für die Netzausfallfunktion
■
Parameter für die Netzausfallfunktion
Tabelle 12.67 enthält die Parameter zum Einstellen der Netzausfallfunktion. Die Parametereinstellungen hängen
von den verschiedenen Betriebsarten für die Netzausfallfunktion ab, die in L2-29 [Netzausfallfunktion-Methode]
festgelegt werden.
Nr. Name
C1-09 Schnellstoppzeit
C2-03 S-Kurve am Beginn des
Tieflaufs
L2-05 Unterspann.-Erkenn.pegel
(Uv1)
L2-06 Dient zum Tuning der
Netzausfallfunktion.
L2-07 Netzausfallschutz
Hochlaufzeit
L2-08 Freq.verst. b. Netza.fkt.-Start • Wenn direkt nach dem Starten des Betriebs ov auftritt, verringern Sie den
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Tabelle 12.67 Parameter für die Netzausfallfunktion
Konfiguration der Einstellungen
• Wenn beim Netzausfallfunktion-Tieflauf ov [Überspannung] auftritt, erhöhen
Sie diesen Wert.
• Wenn beim Netzausfallfunktion-Tieflauf Uv1 [Zwischenkreis Unterspannung]
auftritt, verringern Sie diesen Wert.
• Wenn direkt nach dem Beginn des Netzausfallfunktion-Tieflaufs ov auftritt,
erhöhen Sie diesen Einstellwert.
• Wenn direkt nach dem Beginn des Netzausfallfunktion-Tieflaufs Uv1 auftritt,
verringern Sie diesen Einstellwert.
Wenn direkt nach dem Beginn des Netzausfallfunktion-Tieflaufs Uv1 auftritt,
erhöhen Sie den Einstellwert, um einen Netzausfall schneller erkennen zu können.
• Netzausfallschutz Tieflaufzeit
• Wenn nach dem Netzausfallfunktion-Tuning während der Netzausfallfunktion
ov oder Uv1 auftritt, stellen Sie L2-06 wie folgt ein:
– Wenn ov auftritt, erhöhen Sie Einstellwert.
– Wenn Uv1 auftritt, verringern Sie den Einstellwert.
Legt die Hochlaufzeit für die Rückkehr zu dem vor dem Netzausfall gültigen Fre-
quenzsollwert fest, nachdem der Netzausfallbetrieb beendet wurde. Wenn L2-07 =
0, verwendet der Frequenzumrichter die Standard-Hochlaufzeiten, die in C1-01,
C1-03, C1-05 und C1-07 [Hochlaufzeit] eingestellt sind.
Einstellwert.
• Wenn direkt nach dem Starten des Betriebs Uv1 auftritt, erhöhen Sie den
Einstellwert.
12.9 L: Schutzfunktionen
L2-29 [Netzausfallfunktion-Methode]
0 1 2 3
*1
x - - -
x - x x
x x x x
*2 *2
- - x x
x x x x
x - x x
