Anmerkung:
Verwenden zum Einstellen von DIP-Schaltern eine Pinzette oder ein anderes Werkzeug mit einer Spitzenbreite von ungefähr 0.8 mm
(0.03 in.)
◆
Einstellen des Ausgangssignals für die MFAO-Klemme AM
Legen Sie den Signaltyp für die Klemme AM als Spannungs- oder Stromausgabe fest. Verwenden Sie zur Einstel-
lung des Signaltyps die Brücke S5 und H4-07 [Klemme AM Auswahl Signalpegel].
Klemme
Arten von Ausgangssignalen
Spannungsausgang
(Werkseinstellung)
AM
Stromausgang
◆
Schalter für Abschlusswiderstand bei MEMOBUS/Modbus-Kommunikation
Setzen Sie am letzten Frequenzumrichter in einem MEMOBUS/Modbus-Netzwerk den DIP-Schalter S2 auf ON.
Der Frequenzumrichter ist mit einem integrierten Abschlusswiderstand für die RS-485-Schnittstelle ausgestattet.
Tabelle 3.15 Einstellung des Abschlusswiderstands für die MEMOBUS/Modbus-Kommunikation
DIP-Schalter S2
AUS (Werkseinstellung)
YASKAWA SIGPC71061753B GA500 Technisches Handbuch

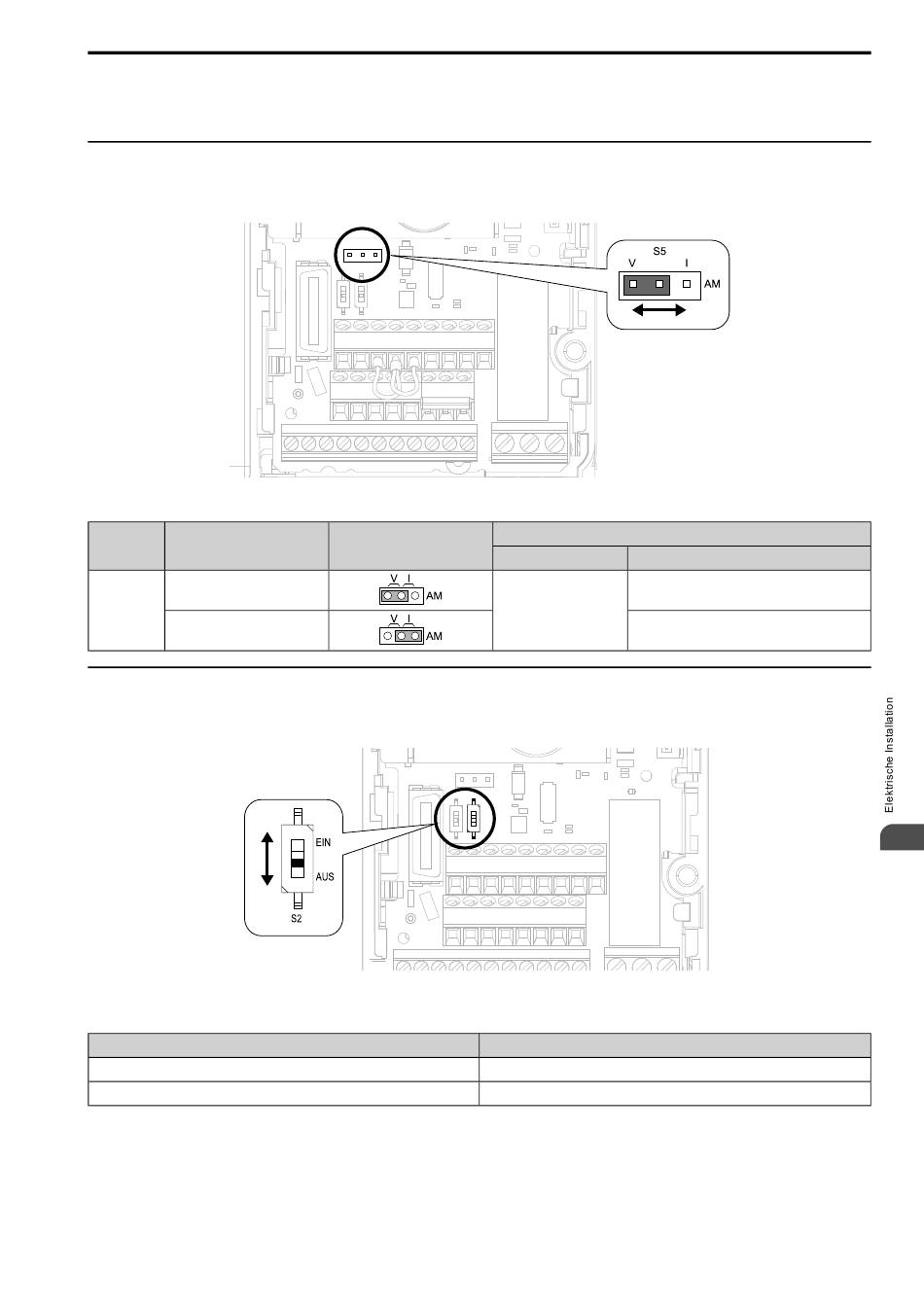

Abbildung 3.48 Position von Schaltbrücke S5
Schaltbrücke S5
Abbildung 3.49 Position von DIP-Schalter S2
EIN
3.6 E/A-Steuerverbindungen
Parameter
Nr.
0: 0 V bis 10 V
H4-07
2: 4 mA bis 20 mA
Beschreibung
Der integrierte Abschlusswiderstand ist aktiviert.
Der integrierte Abschlusswiderstand ist deaktiviert.
Signalpegel
91
3
