5.6 Eingang „Sicherer Halt"
Abbildung 5.24 Anschlussbeispiel zur Verwendung der internen Spannungsversorgung
Verwenden der externen 24 V-Spannungsversorgung

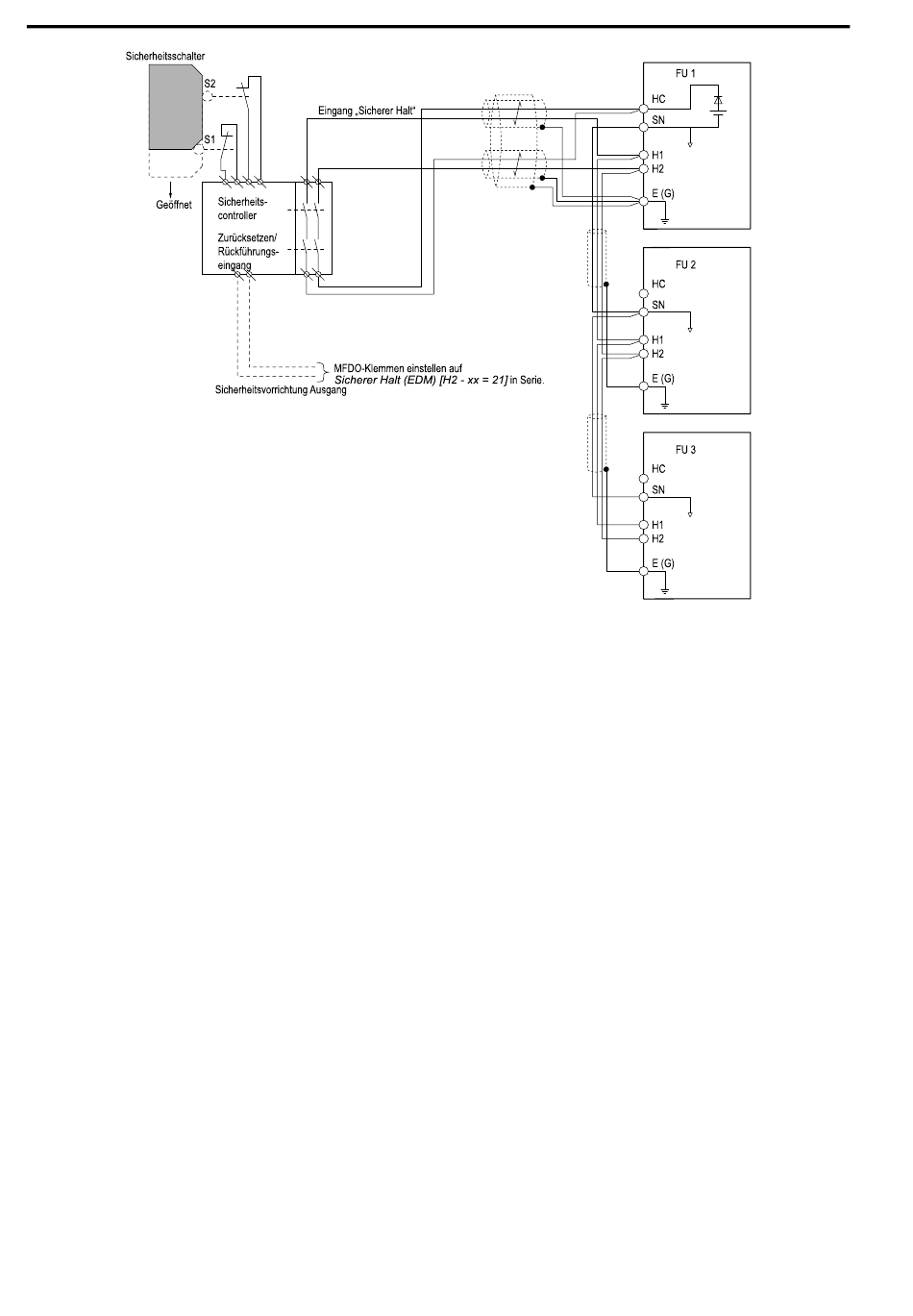

zeigt ein Beispiel, wie die Kontakte für „Sicherer Halt" angeschlossen werden. Diese Bedingungen
Abbildung 5.25
begrenzen die Anzahl der anzuschließenden Einheiten:
• Leistung der externen Spannungsversorgung
• Anzahl verwendeter MFDIs
• Versorgungsstrom für die externen Sensoren
