12.9 L: Schutzfunktionen

12.9

L: Schutzfunktionen

L-Parameter werden zum Einstellen der folgenden Funktionen verwendet.
• Motor-Überlastschutz
• Betrieb bei kurzzeitigem Netzausfall
• Kippschutz
• Drehzahlerkennung
• Automatischer Neustart
• Erkennung von Über-/Unterdrehmoment
• Drehmomentbegrenzung
• Hardware-Schutz
◆

L1: Motorschutz

L1-Parameter werden verwendet, um die Motor-Überlastschutzfunktion einzustellen.
■

Motorschutz mit PTC-Thermistoren (Positive Temperatur Coefficient)

Der Temperaturwiderstandskennlinien der drei PTC-Thermistoren in den Motorstatorwindungen schützen den
Motor vor Überhitzung.
Ein PTC-Thermistor muss für jede Motorphase die in
Wenn das PTC-Eingangssignal am Frequenzumrichter den Überlast-Alarmpegel übersteigt, erkennt der Frequenz-
umrichter oH3 [Motor Übertemp. (PTC-Eingang)]. Der Frequenzumrichter setzt den Betrieb entsprechend L1-03
[Betriebsart bei Therm. oH-Alarm] fort. Standardmäßig wird auf dem Bedienteil oH3 angezeigt und der Frequenz-
umrichter setzt den Betrieb fort.
Der Übertemperatur-Fehlerpegel löst oH4 [Fehler Motorübertemp. (PTC)] aus, und es wird ein Fehlersignal aus-
gegeben. Der Frequenzumrichter gibt ein Fehlersignal aus und stoppt den Motor mit dem in L1-04 [Betriebsart
bei Therm. oH-Fehler] festgelegten Stoppverfahren.
Anmerkung:
PTC steht für „Positive Temperatur Coefficient" (Positiver Temperaturkoeffizient).
Abbildung 12.107 zeigt die Einstellung bei Verwendung von Klemme A2.
1. Verbinden Sie den PTC-Thermistoreingang vom Motor zum Analogeingang A2 am Frequenzumrichter.
708

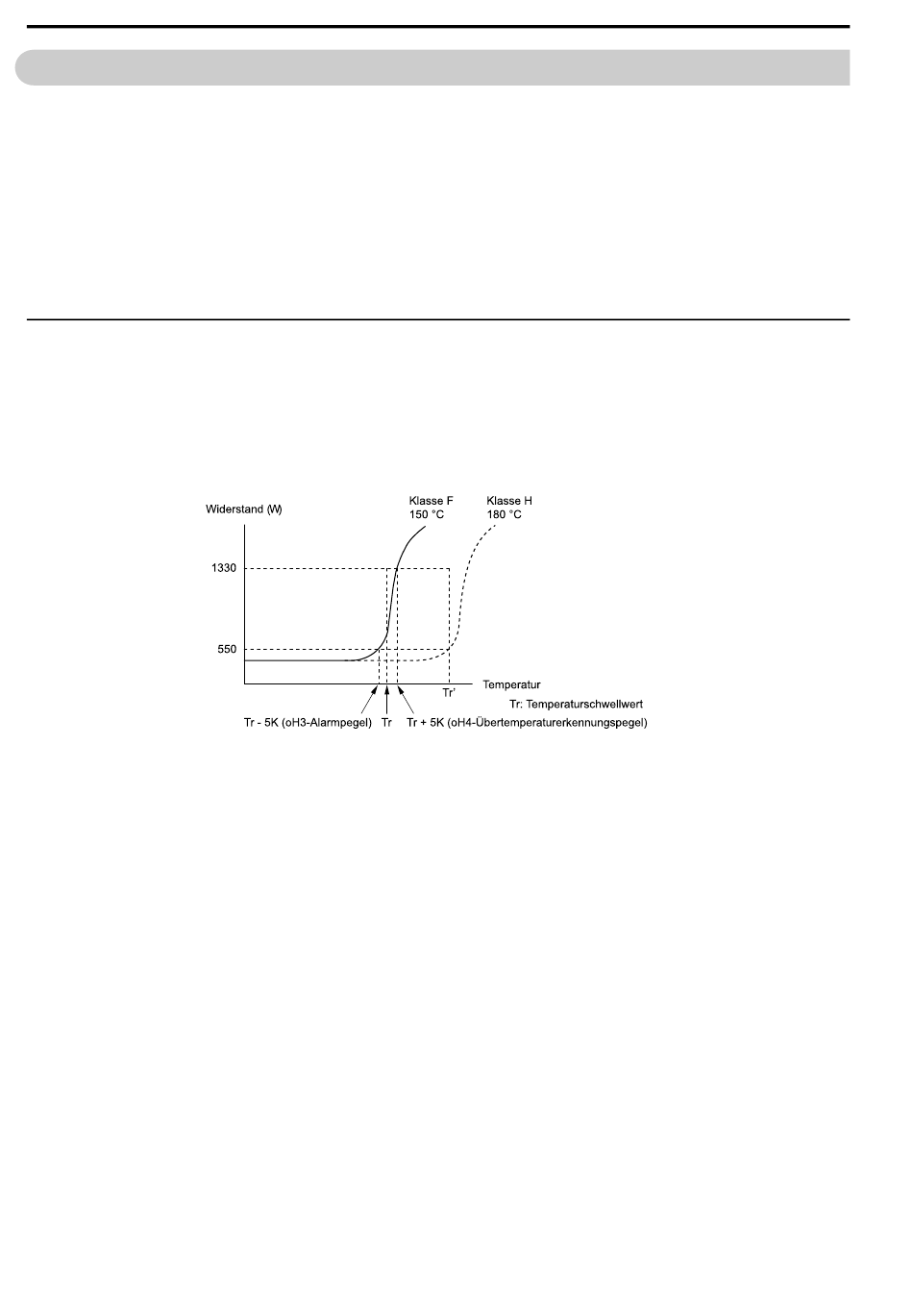

Abbildung 12.106 Temperatur und Widerstand eines PTC-Thermistors
Abbildung 12.106 gezeigten Eigenschaften aufweisen.
