12.8 H: Klemmen-Funktionsauswahl

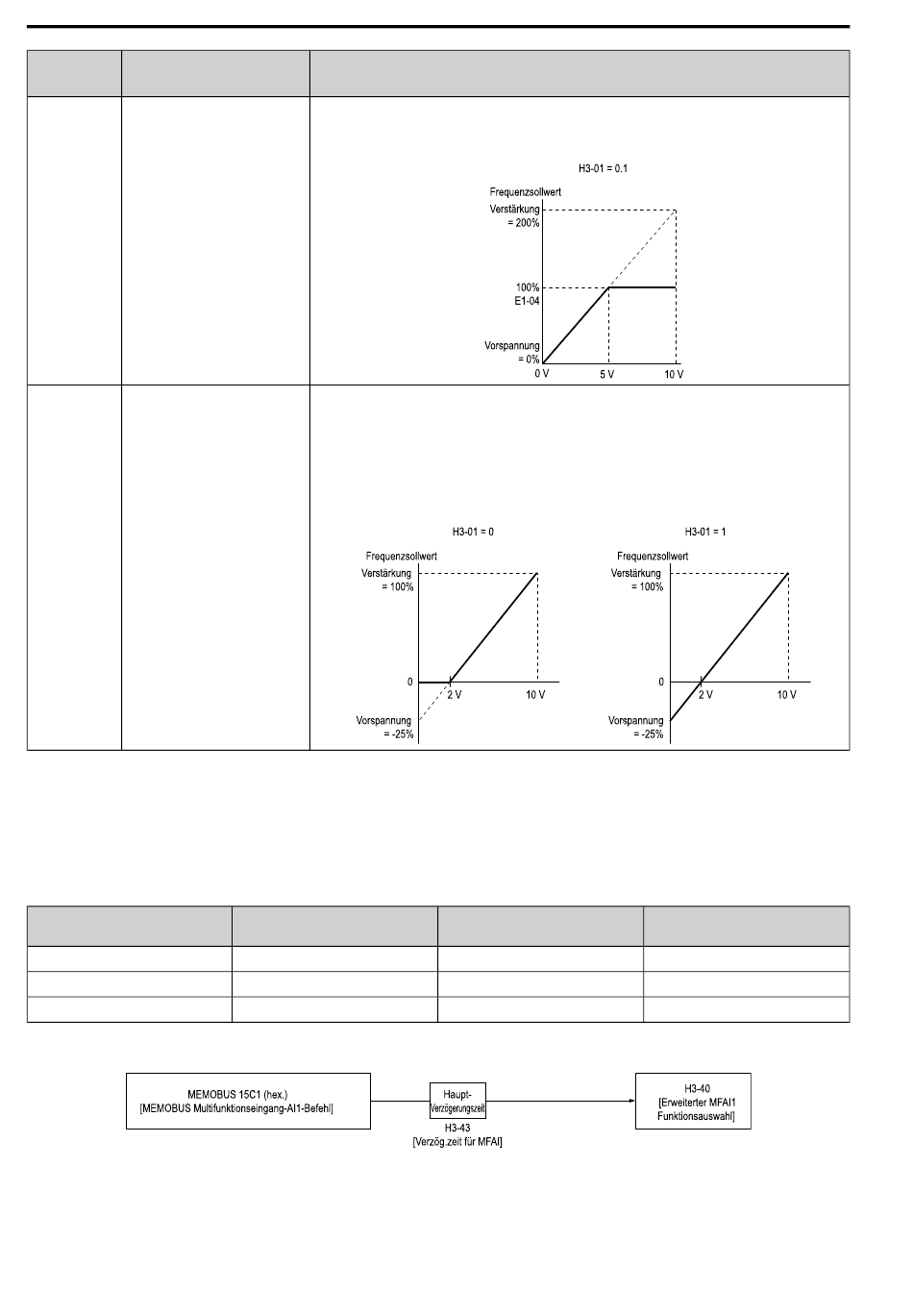

Beispieleinstel-
lungen für den Einstellung Klemme A1
Analogeingang
• H3-02 = 0 [Klemme A1 Funktions-
Frequenzsollwert
beim Einstellen auswahl = Frequenzsollwert]
der Verstärkung
• H3-03 = 200.0 [Klemme A1 Ver-
stärkung = 200%]
• H3-04 = 0.0 [Klemme A1 Vorspan-
nung = 0.0%]
• H3-02 = 0 [Frequenzsollwert]
Frequenzsollwert
beim Einstellen
• H3-03 = 100.0 [100.0%]
der Vorspannung
• H3-04 = -25.0 [-25.0%]
auf eine negative
Zahl
■
Funktionsauswahl für MEMOBUS/Modbus MFAI 1 bis 3
Sie können die MFAI-Funktion auf die MEMOBUS/Modbus-Register 15C1 bis 15C3 (hex.) einstellen. [Mbus
Reg. 15C1h bis 15C3h Eingangsfunkt.] die MFAI-Funktion zuweisen. Verwenden Sie H3-40 bis H3-42 [Mbus
Reg. 15C1h bis 15C3h Eingangsfunkt.], um die Funktion für jedes Register einzustellen, und verwenden Sie H3-
43 [Mbus Reg. Eingänge Verzög.zeit], um die Eingangsverzögerungszeit einzustellen.
Tabelle 12.65 Befehlsregister von MEMOBUS-Multifunktionseingang AI
Registernummer
(hex.)
15C1
15C2
15C3
*1 Setzen Sie 4096 als 100%.
Abbildung 12.90 Funktionsdiagramm für Befehl 1 von MEMOBUS-Multifunktionseingang AI
684
• Wenn Sie ein Signal von 10 V eingeben, ergibt sich für den Frequenzsollwert 200%.
• Wenn Sie ein Signal von 5 V eingeben, ergibt sich für den Frequenzsollwert 100%.
Wenn Sie ein Signal von 5 V oder mehr eingeben, begrenzt E1-04 [Maximale Ausgangsfrequenz] die Leistung des
Frequenzumrichters und der Frequenzsollwert beträgt 100%.
• Wenn Sie ein Signal von 0 V eingeben, ergibt sich für den Frequenzsollwert -25%.
• Wenn H3-01 = 0 [Klemme A1 Funktionsauswahl = 0 bis 10 V (Unt. Grenzw. ist 0)]
– Wenn Sie ein Signal von 0 V bis 2 V eingeben, ist der Frequenzsollwert 0%.
– Wenn Sie ein Signal von 2 V bis 10 V eingeben, ergibt sich für den Frequenzsollwert 0% bis 100%.
• Wenn H3-01 = 1 [0 V bis 10 V (ohne unteren Grenzwert)]
– Wenn Sie ein Signal von 0 V bis 2 V eingeben, aktiviert es Signale mit positiver und negativer Polarität und
der Motor dreht sich rückwärts.
Name
Mbus Reg. 15C1h Eingangsfunkt.
Mbus Reg. 15C2h Eingangsfunkt.
Mbus Reg. 15C3h Eingangsfunkt.
Frequenzsollwert
*1
Bereich
-32767 bis +32767
-32767 bis +32767
-32767 bis +32767
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Parameter
H3-40
H3-41
H3-42
