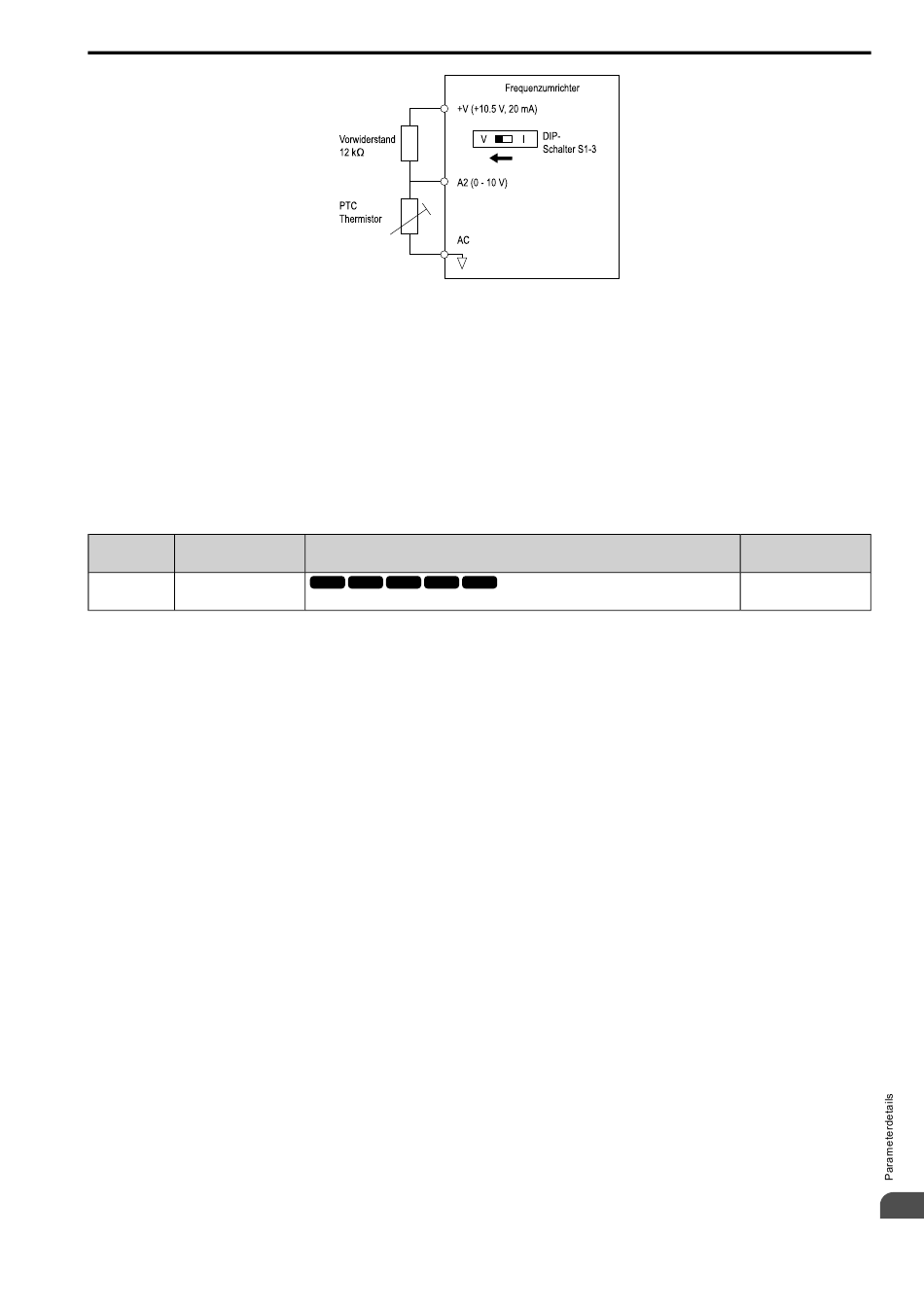

Abbildung 12.107 Verbinden des Motors mit dem PTC-Thermistoreingang
2. Setzen Sie am Frequenzumrichter den DIP-Schalter S1-3 auf V (Spannung).
3. Stellen sie diese MFAI-Klemmen ein:
• H3-09 = 0 [Klemme A2 Auswahl Signalpegel = 0 bis 10 V (Unt. Grenzw. ist 0)].
• H3-10 = E [Klemme A2 Funktionsauswahl = Motortemperatur (PTC-Eingang)].
4. Stellen Sie diese L1-Parameter ein:
• L1-03 [Betriebsart bei Therm. oH-Alarm]
• L1-04 [Betriebsart bei Therm. oH-Fehler]
• L1-05 [Motor-Thermistor Verzög.zeit]
■
L1-01: Motor-Überlastschutz (oL1)
Nr.
Name
(hex.)
L1-01
Motor-Überlastschutz (oL1)
(0480)
Dieser Parameter aktiviert und deaktiviert den Motor-Überlastschutz mit elektronischen Temperaturwächtern.
Das Kühlungsvermögen des Motors variiert je nach Drehzahlregelungsbereich. Wählen Sie einen elektronischen
Thermoschutz so aus, dass dieser den Lastkenndaten des Motors entspricht.
Der elektronische Thermoschutz des Frequenzumrichters verwendet die folgenden Daten, um die Überlastverträg-
lichkeit und den Versorgungsüberlastschutz für den Motor zu berechnen:
• Ausgangsstrom
• Ausgangsfrequenz
• Temperaturkenndaten des Motors
• Zeitliche Kenndaten
Wenn der Frequenzumrichter eine Motor-Überlast erkennt, wird oL1 [Motor Überlast] ausgelöst und der FU-Aus-
gang abgeschaltet.
Setzen Sie H2-01 = 1F [Klemme MA/MB-MC Funktionsauswahl = Motorüberlast-Alarm (oL1)], um den Über-
last-Alarm zu nutzen. Wenn der Motor-Überlastpegel 90% des Erkennungspegels oL1 übersteigt, aktiviert sich die
Ausgangsklemme und löst einen Überlastalarm aus.
0 : Deaktiviert
Deaktiviert den Motorschutz, wenn kein Motor-Überlastschutz erforderlich ist oder wenn der Frequenzumrichter
mehr als einen Motor antreibt.
Abbildung 12.108
zeigt ein Beispiel einer Stromkreiskonfiguration, bei der mehr als ein Motor mit dem Frequenz-
umrichter verbunden ist.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
V/f
OLV
OLV/PM AOLV/PM EZOLV
OLV/PM
Einstellung der elektrothermischen Motorüberlast-Schutzfunktion.
Beschreibung
12.9 L: Schutzfunktionen
Werkseinstellung
(Bereich)
Bestimmt durch A1-02
(0 - 6)
709
