YASKAWA CIPR-GA50C Serie Technisches Handbuch Seite 57

Modell
B001 - B004
2001 - 2006
B006, B010
2008 - 2012, 4001 - 4009
B012
2018 - 2021, 4012
B018
2030, 2042, 4018, 4023
2056, 4031, 4038
2070, 2082
4044, 4060
■

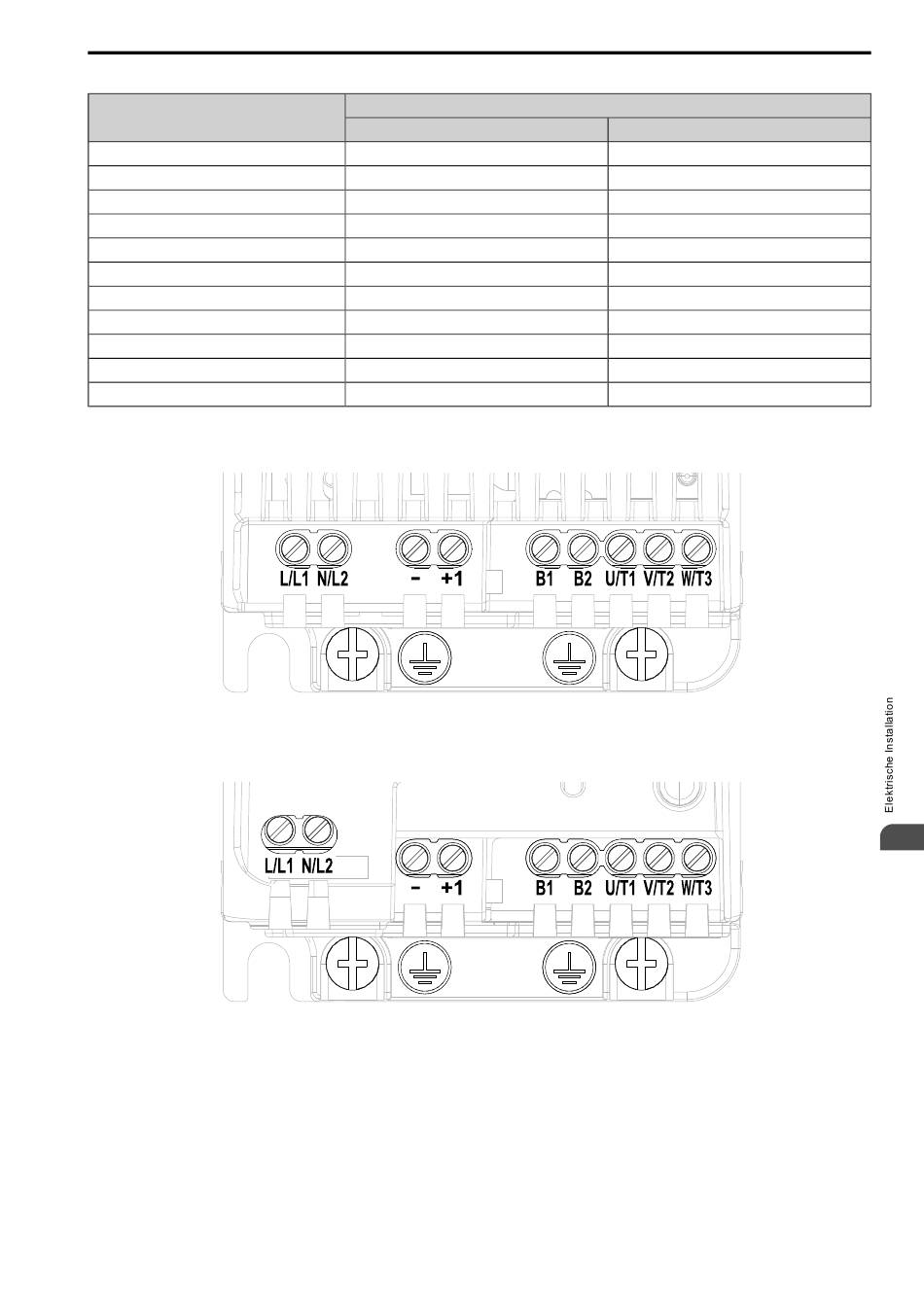

Konfiguration der Leistungsteil-Klemmenleiste
Abbildung 3.3 Konfiguration der Leistungsteil-Klemmenleiste (einphasig, ohne integrierten EMV-Filter)
Abbildung 3.4 Konfiguration der Leistungsteil-Klemmenleiste (einphasig, mit integriertem EMV-Filter)
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Tabelle 3.1 Konfiguration der Leistungsteil-Klemmenleiste
Kein interner EMV-Filter
Abbildung 3.3
Abbildung 3.5
Abbildung 3.7
Abbildung 3.9
Abbildung 3.11
Abbildung 3.13
Abbildung 3.15
Abbildung 3.16
Abbildung 3.18
Abbildung 3.20
Abbildung 3.22
3.3 Verdrahtung des Leistungsteils
Abbildung
Integrierter EMV-Filter
Abbildung 3.4
Abbildung 3.6
Abbildung 3.8
Abbildung 3.10
Abbildung 3.12
Abbildung 3.14
-
Abbildung 3.17
Abbildung 3.19
Abbildung 3.21
Abbildung 3.23
3
57
