5.2 Europäische Normen
WARNUNG! Gefahr eines Stromschlags. Entfernen Sie keine Abdeckungen und berühren Sie nicht die Schaltplatinen, während
der Frequenzumrichter eingeschaltet ist. Wenn Sie die internen Komponenten eines spannungsführenden Frequenzumrichters
berühren, kann dies zu schweren oder tödlichen Verletzungen führen.
WARNUNG! Gefahr eines Stromschlags. Bevor Sie den EMV-Filter aktivieren oder wenn hochohmige Erdung vorliegt, erden
Sie den Neutralpunkt an der Spannungsversorgung der Modelle BxxxE, 2xxxE und 4xxxE, um die EMV-Richtlinie zu erfüllen.
Wenn Sie das EMV-Filter auf ON setzen, aber den Neutralpunkt nicht erden, kann dies schwere oder tödliche Verletzungen zur
Folge haben.
WARNUNG! Gefahr eines Stromschlags. Schließen Sie die Erdungsleitung ordnungsgemäß an. Wenn Sie nicht geerdete elek-
trische Ausrüstung berühren, kann dies zu schweren oder tödlichen Verletzungen führen.
HINWEIS: Um den internen EMV-Filter zu deaktivieren, schrauben Sie die Schrauben von ON auf OFF, und ziehen Sie sie
dann mit dem korrekten Anzugsmoment fest. Wenn Sie die Schrauben komplett entfernen oder mit einem falschen Drehmo-
ment anziehen, kann es zum Ausfall des Frequenzumrichters kommen.
HINWEIS: Schrauben Sie für Netzwerke, die nicht symmetrisch geerdet sind, die EMV-Filterschraube(n) in die OFF-Position.
Wenn die Schrauben nicht in der korrekten Position sind, kann dies zu Schäden am Frequenzumrichter führen.

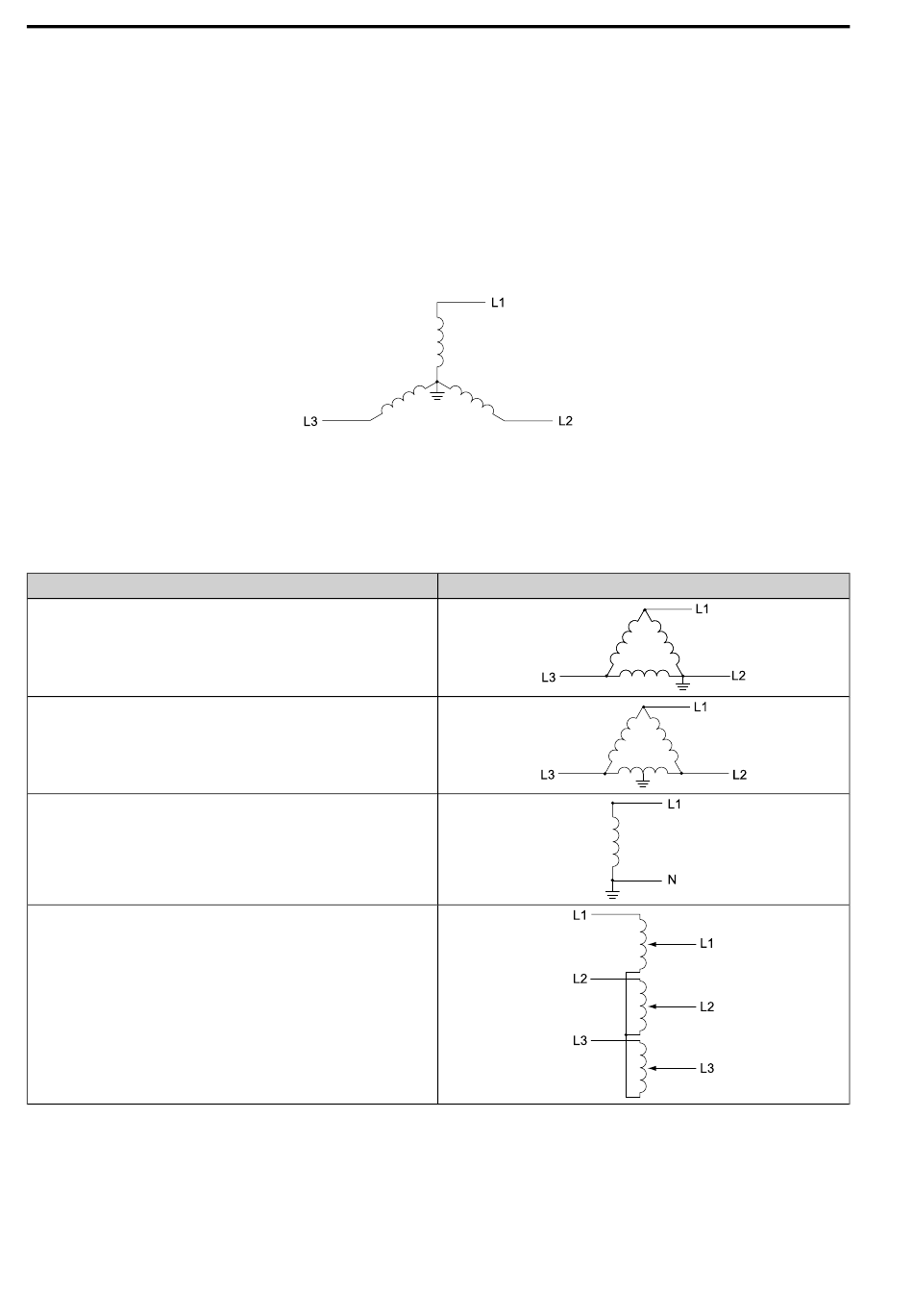

Abbildung 5.7 Symmetrische Erdung
HINWEIS: Wenn Sie den Frequenzumrichters in einem hochohmigen, nicht geerdeten oder asymmetrisch geerdeten Netzwerk
verwenden, setzen Sie die EMV-Filterschraube(n) in die OFF-Position, um den integrierten EMV-Filter zu deaktivieren. Das
Nichtbeachten der Anweisungen kann Schäden am Frequenzumrichter zur Folge haben.
In Tabelle 5.9 sind asymmetrische Erdungsnetze abgebildet.
Tabelle 5.9 Asymmetrische Erdung
Erdungsart Diagramm
Geerdet an der Ecke einer Delta-Verbindung
Geerdet in der Mitte der Seite
Einzelphase, geerdet am Endpunkt
Variabler Dreiphasen-Transformator ohne fest geerdeten Neutralleiter
