12.3 b: Anwendung
Wenn b5-09 = 0 [Auswahl PID-Ausgangspegel = Normaler Ausgang (Direktwirkung)] und der PID-Istwert
[H3-xx = B] geringer ist als der Wert von b5-94, und zwar länger als b5-96 [EZ-Aufweck Zeit], verlässt der Fre-
quenzumrichter den Ruhemodus und startet den Betrieb. Wenn b5-09 = 1 [Umkehrausgang (Umkehrwirkung)]
und der PID-Istwert höher ist als der Wert von b5-94, und zwar länger als b5-96, verlässt der Frequenzumrichter
den Ruhemodus und startet den Betrieb.
• Wenn b5-95 = 1 [Sollwertdifferenz]:
Wenn b5-09 = 0 und der PID-Istwert geringer ist als „PID-Sollwert - b5-94", und zwar länger als b5-96, verlässt
der Frequenzumrichter den Ruhemodus und startet den Betrieb. Wenn b5-09 = 1 und der PID-Istwert höher ist
als der Wert von „PID-Sollwert + b5-94", und zwar für länger als b5-96, verlässt der Frequenzumrichter den
Ruhemodus und startet den Betrieb.
■
b5-95: EZ-Aufweck Verfahren
Nr.
Name
(hex.)
b5-95 EZ-Aufweck Verfahren
(0B95)
0 : Absolut
1 : Sollwertdifferenz
■
b5-96: EZ-Aufweck Zeit
Nr.
Name
(hex.)
b5-96 EZ-Aufweck Zeit
(0B96)
RUN
Wenn der PID-Istwert geringer ist, als der Wert von b5-94 [EZ-Aufweck Pegel] für die in b5-96 eingestellte Zeit,
verlässt der Frequenzumrichter den Ruhemodus und startet den Betrieb.
◆

b6: Haltefunktion

Mit der Haltefunktion wird die Ausgangsfrequenz beim Anlauf und beim Stopp vorübergehend gehalten.
Dies verhindert einen Motordrehzahlverlust, wenn schwere Lasten beschleunigt und angehalten werden. Die Hal-
tefunktion ist außerdem aktiviert, wenn Leerhub auf der Maschinenseite plötzliche Bewegungen beim Beginn von
Hochlauf und Tieflauf verursacht.
Zum Beginn des Hochlaufs verwendet der Frequenzumrichter die für die Haltefunktion festgelegte Ausgangsfre-
quenz und Hochlaufzeit, um bei niedriger Drehzahl automatisch die Wirkung des Leerhubs zu minimieren.
Danach kann der Frequenzumrichter den Hochlauf fortsetzen. Die Haltefunktion funktioniert analog für den
Tieflauf.
Bei Förderbandanwendungen lässt sich mit der Haltefunktion außerdem die Ausgangsfrequenz sperren und eine
Verzögerungszeit für die Haltebremse auf der Lastseite anwenden.
Bei PM-Motoren kann mit der Haltefunktion durch vorübergehendes Pausieren beim Hochlauf ein Step-out ver-
hindert werden. In Abbildung 12.34
Anmerkung:
Wenn Sie die Haltefunktion beim Stoppvorgang einsetzen, setzen Sie b1-03 = 0 [Auswahl des Stoppverfahrens = Rampe bis zum
Stillstand].
550
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Stellt das Aufweckverfahren ein, das beim Verlassen des Ruhemodus verwendet wird.
V/f OLV OLV/PM AOLV/PM EZOLV OLV/PM
Stellt die EZ-Aufweckzeit ein.
ist der zeitliche Ablauf der Haltefunktion dargestellt.

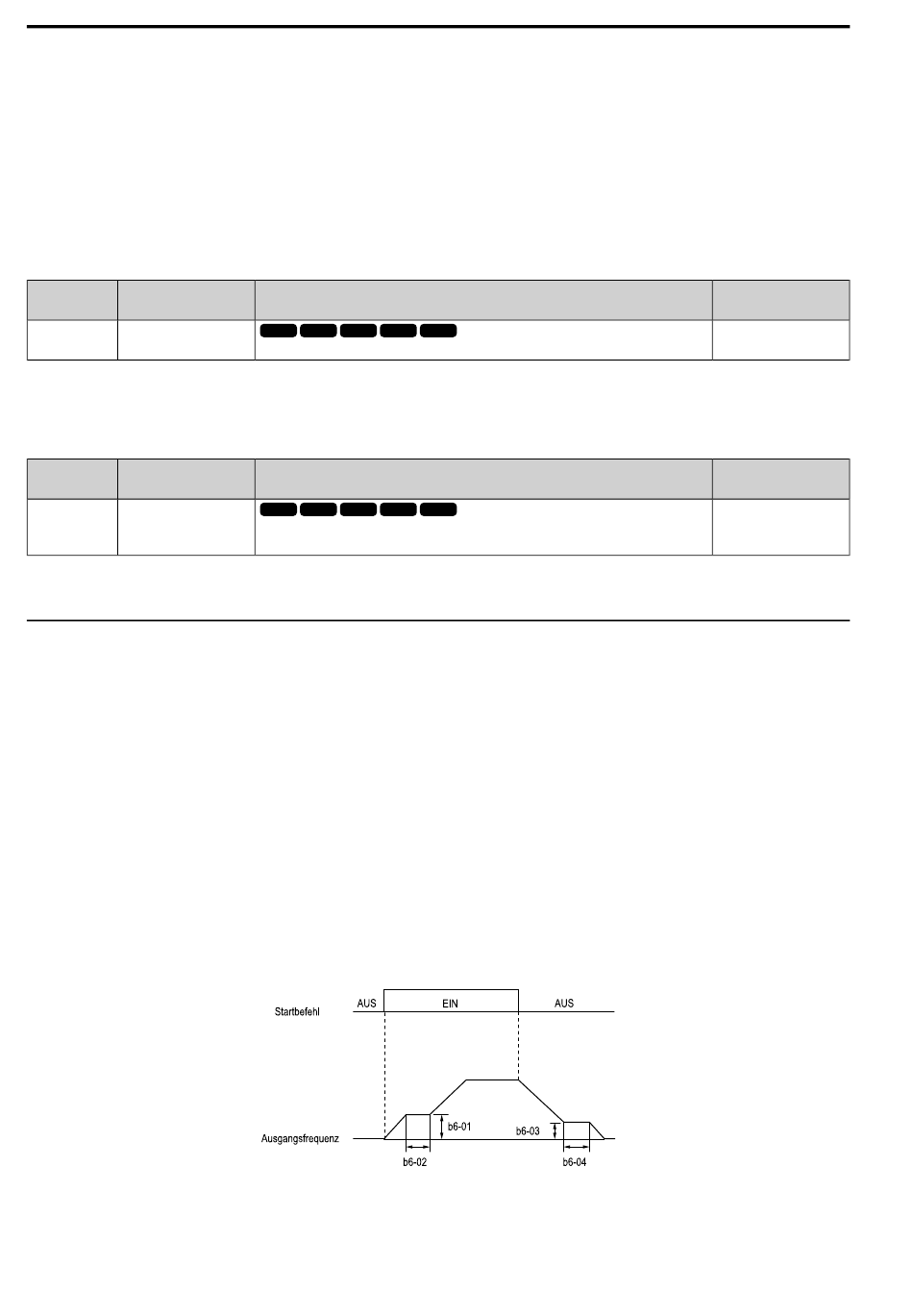

Abbildung 12.34 Zeitdiagramm für die Haltefunktion beim Start/Stopp
Beschreibung
Beschreibung
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
Werkseinstellung
(Bereich)
0
(0, 1)
Werkseinstellung
(Bereich)
1.0 s
(0.0 - 1000.0 s)
