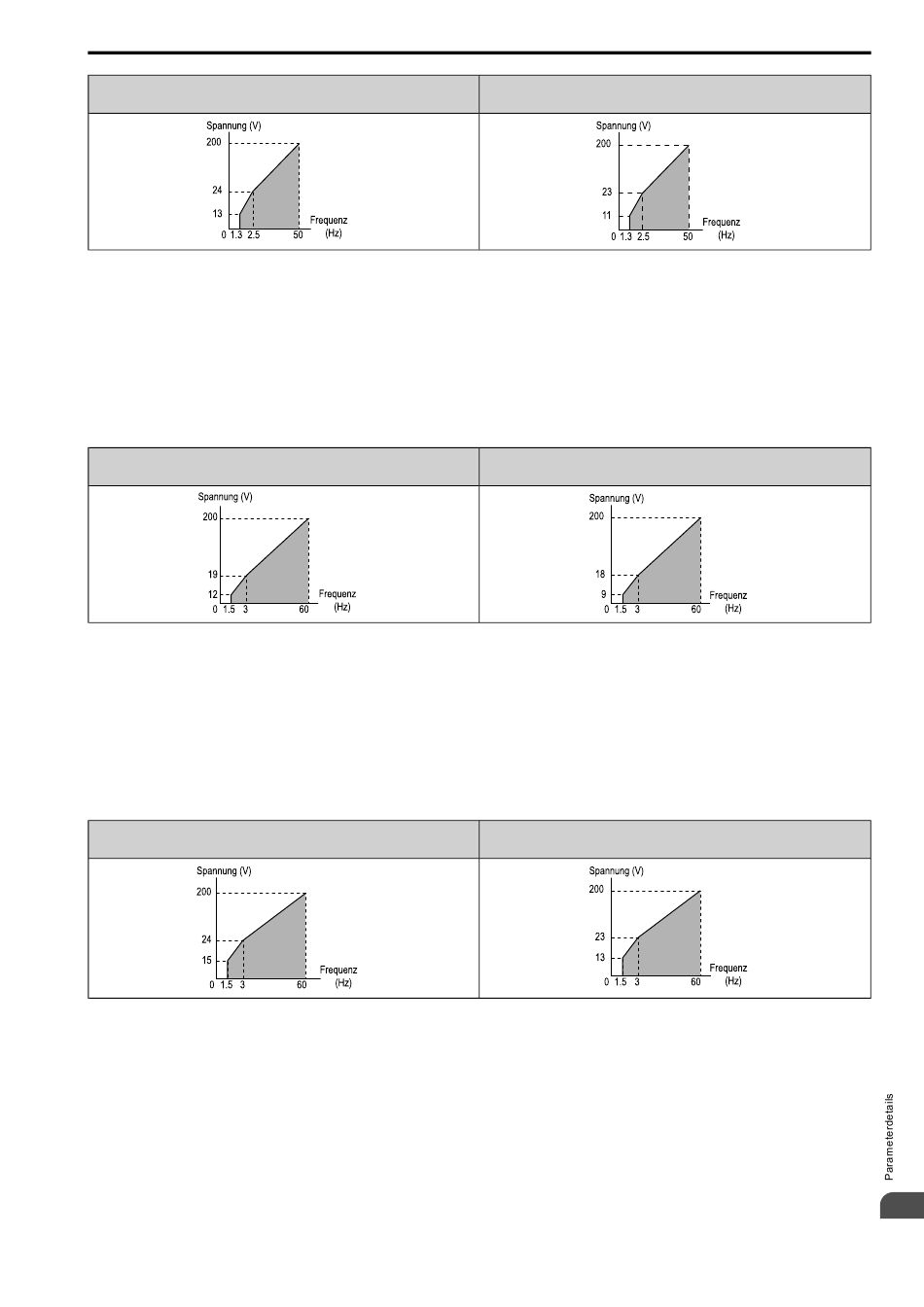

YASKAWA CIPR-GA50C Serie Technisches Handbuch Seite 599

HD: 2004 - 2021, 4002 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
A : 60 Hz, hohes Drehmoment, 25% Vmin Verstärkung
Verwenden Sie diese Kennlinie, wenn beim Anlauf ein mittleres Drehmoment erforderlich ist.
Verwenden Sie diese Kennlinie nur unter diesen Bedingungen:
• Der Kabellänge zwischen dem Frequenzumrichter und dem Motor beträgt mindestens 150 m (492.1 ft.)
• Am Ausgang des Frequenzumrichters ist eine Drossel (AC reactor) installiert.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
B : 60 Hz, hohes Drehmoment, 65% Vmin Verstärkung
Verwenden Sie diese Kennlinie, wenn beim Anlauf ein hohes Drehmoment erforderlich ist.
Verwenden Sie diese Kennlinie nur unter diesen Bedingungen:
• Der Kabellänge zwischen dem Frequenzumrichter und dem Motor beträgt mindestens 150 m (492.1 ft.)
• Am Ausgang des Frequenzumrichters ist eine Drossel (AC reactor) installiert.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
HD: B001 - B018, 2001 - 2021, 4001 - 4012
ND: B001 - B012, 2001 - 2018, 4001 - 4009
C : 60 Hz Basis, konstantes Drehmoment, max. 90 Hz
Verwenden Sie diese Kennlinie für konstante Ausgangsspannung, um Motoren mit mehr als 60 Hz zu betreiben.
Die Ausgangsspannung ist bei einer Frequenz von über 60 Hz konstant.
Anmerkung:
Die Spannungswerte in den Diagrammen gelten für Frequenzumrichter der 200 V-Klasse. Multiplizieren Sie die Werte mit 2 bei Fre-
quenzumrichtern der 400 V-Klasse.
YASKAWA SIGPC71061753B GA500 Technisches Handbuch
12.6 E: Parameter Motor 1
HD: 2030 - 2211, 4018 - 4103
ND: 2021 - 2169, 4012 - 4089
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
HD: 2030 - 2082, 4018 - 4060
ND: 2021 - 2082, 4012 - 4060
12
599
