8.7.9 Proportionellt tryck (4.1.7)

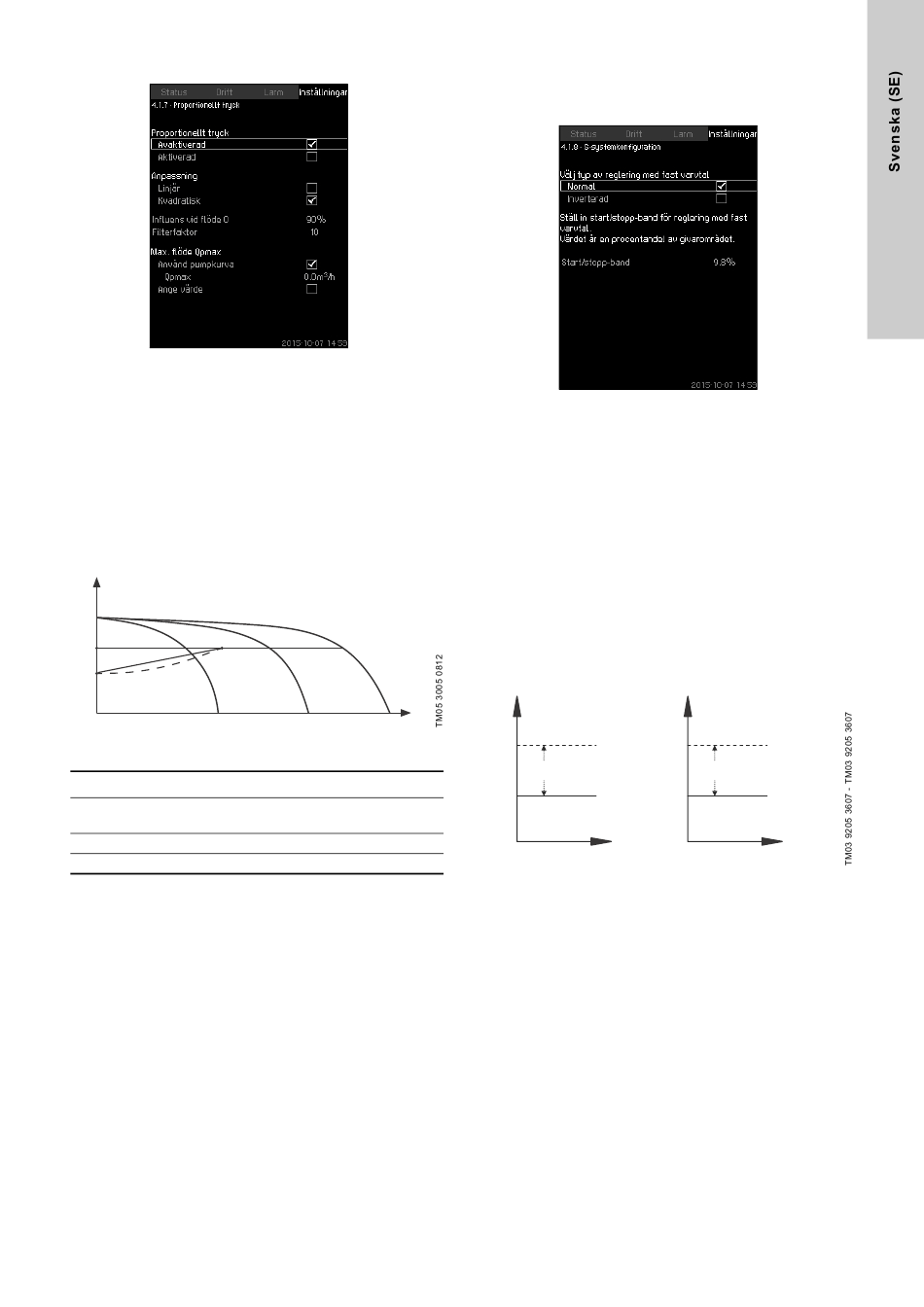

Fig. 47 Proportionellt tryck (rörförlustkompensering)
Beskrivning
Funktionen kan endast aktiveras i tryckreglerade system och
anpassar automatiskt det inställda börvärdet till aktuellt flöde för
att kompensera för flödesberoende rörförluster. Eftersom många
system är konstruerade för extra flödeskapacitet kan det uppskat-
tade max.flödet (Qpmax.) anges manuellt. I system med CR-pum-
par kan pumpkurvorna användas för att beräkna max.flöde vid
det valda börvärdet. En filterfaktor kan anges för att förebygga
fluktuation.
Anpassningen kan vara linjär eller ha kvadratisk kurvform.
Se fig. 47.
H
C B
A
Fig. 48 Proportionellt tryck (rörförlustkompensering)
Pos. Beskrivning
Tryck vid nollflöde. Startpunkt för proportionell tryck-
A
reglering (influens vid nollflöde = x % av börvärde)
B Qpmax.
C Börvärde
Funktionens syfte är att:
• kompensera för tryckförluster
• minska energiförbrukningen
• ge användaren bättre komfort.
Inställningsområde
• Val av reglertyp.
• Influens vid flöde 0
• Uppskattat flöde
• Filterfaktor.
Inställning från manöverpanel
• Inställningar > Primär styrenhet > Proportionellt tryck.
1. Välj: Aktiverad.
2. Välj:
• Anpassning
• Linjär / Kvadratisk.
3. Ställ in: Influens vid flöde 0.
4. Ställ in: Filterfaktor.
5. Välj: Använd pumpkurva / Ange värde.
6. Ställ in "Qpmax" om "Ange värde" väljs.
Fabriksinställning
Funktionen är avaktiverad.
8.7.10 S-systemkonfiguration (4.1.8)
Fig. 49 S-systemkonfiguration
Beskrivning
Den här funktionen kan användas för att invertera styrningen av
till/från-reglerade pumpar (MPC-S). Här anges om pumparna ska
startas eller stoppas beroende på aktuellt värde.
För att den här funktionen ska kunna användas måste ett start/
stopp-band anges. Se fig. 50.
Normal
Pumpen stoppas när ärvärdet överstiger H
Pumpen startas när ärvärdet understiger H
Inverterad
Pumpen startas när ärvärdet överstiger H
Pumpen stoppas när ärvärdet understiger H
Normal
H (m)
Q
Pumpen stannar
Start/stopp-band
H
bör
Pumpen startar
Tid (s)
Fig. 50 Normal respektive inverterad styrning
Inställningsområde
• Val av konfiguration (normal eller inverterad styrning).
• Start/stopp-band.
Inställning från manöverpanel
• Inställningar > Primär styrenhet > S-systemkonfiguration.
1. Välj: Normal / Inverterad.
2. Ställ in: Start/stopp-band.
Fabriksinställning
Normal.
+ start/stopp-band.
bör
. Se fig. 50.
bör
+ start/stopp-band.
bör
. Se fig. 50.
bör
Inverterad
H (m)
Pumpen startar
Start/stopp-band
H
bör
Pumpen stoppas
Tid (s)
