8.7.33 Analog outputs (4.3.10)

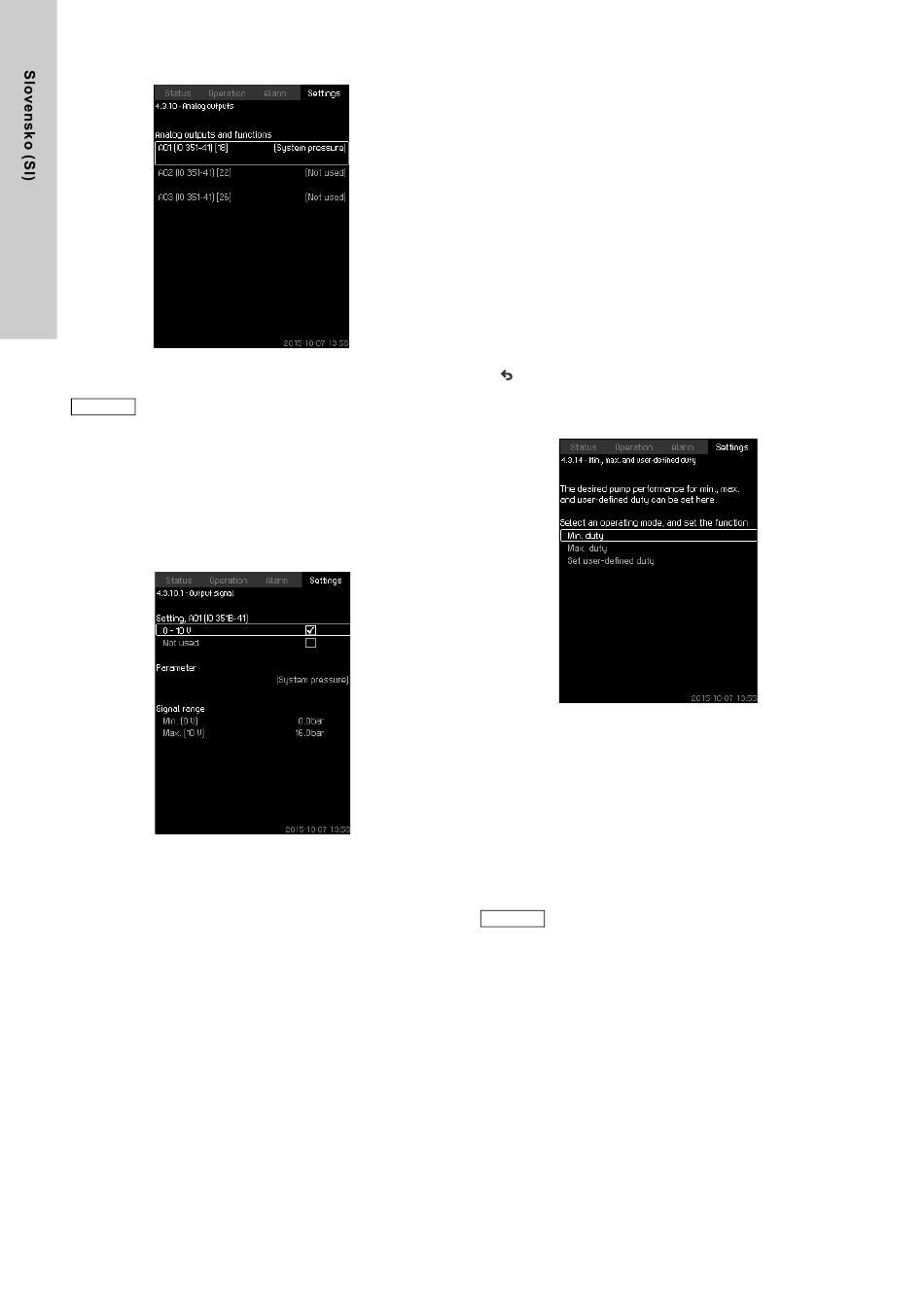

Slika 79 Analog outputs
Prikaz se pojavi samo v primeru, da je inštaliran IO
Nasvet
351B modul.
Opis
Standardno CU 352 nima analognih izhodov, vendar pa se sistem
lahko opremi z modulom IO 351B s tremi analognimi izhodi.
Nastavitev preko nadzorne plošče
• Settings > Secondary functions > Stop function > Analog
outputs.
8.7.34 Output signal (4.3.10.1 - 4.3.10.3)
Slika 80 Output signal
Opis
Spodaj lahko izberete parametre.
Nastavitveno območje
• 0-100 % signal
• Inlet pressure
• Discharge pressure
• External pressure
• Diff. pressure, pump
• Tank level, discharge side
• Tank level, suction side
• System pressure
• Diff. pressure, external
• Tank precharge pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
1372
• Differential pressure 2 - 3
• System power
• Power, pump 1 - 6
• Power, pilot pump
• Power, backup pump
• Power, VFD
• Speed, pump 1 - 6
• Current, pump 1 - 6
• Current, pilot pump
• Current, backup pump
Nastavitev preko nadzorne plošče
• Settings > Secondary functions > Stop function > Analog
outputs.
1. Izberite analogni izhod in vrsto.
2. Izberite: Parameter.
Pojavi se prikaz 4.3.10.2.
3. Izberite izhod.
4. .
5. Nastavite: Signal range.
8.7.35 Min., max. and user-defined duty (4.3.14)
Slika 81 Min., max. and user-defined duty
Opis
Ta funkcija omogoča delovanje črpalk z odprto zanko v nastavitvi
delovanja črpalke.
Nastavitveno območje
CU 352 omogoča preklop med tremi načini delovanja:
1. Min. duty (4.3.14.1).
2. Max. duty (4.3.14.2).
3. User-defined duty (4.3.14.3).
Za vsakega izmed teh načinov se lahko nastavi
število črpalk v obratovanju in njihovo storilnost
Nasvet
(hitrost).
