8.7.31 Digital outputs (4.3.9)

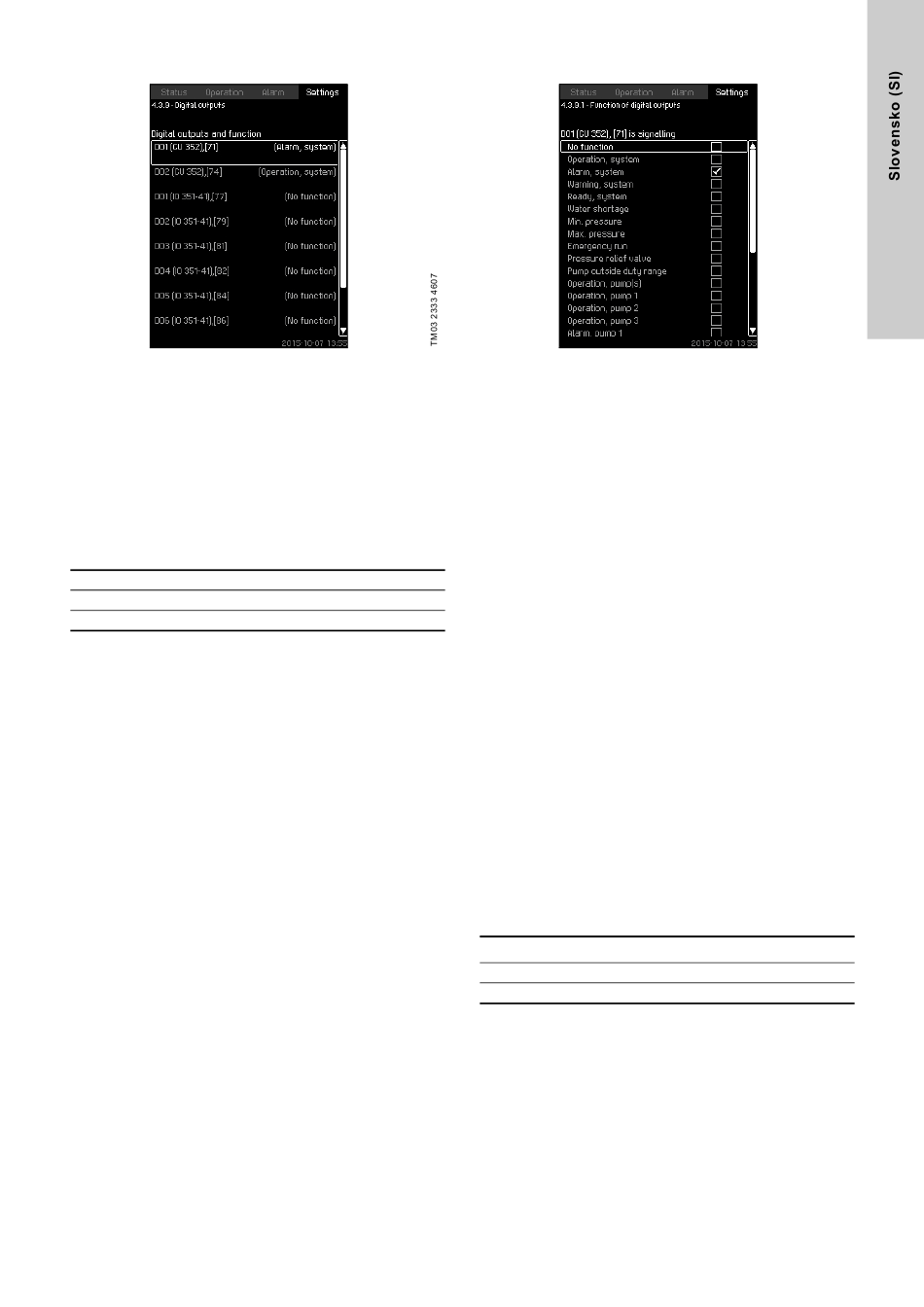

Slika 77 Digital outputs
Opis
Vsak digitalni izhod se lahko aktivira in poveže z določeno
funkcijo.
Standardno ima sistem dva digitalna izhoda.
Če sistem vključuje IO 351B modul (opcijsko), je število digitalnih
izhodov 9.
Na prikazu so vsi digitalni izhodi prikazani na način, da je
razviden njihov fizični položaj v sistemu.
Primer
DO1 (IO 351-41) [71]:
DO1 Digitalni izhod št. 1
(IO 351-41) IO 351B, GENIbus številka 41
[71] Priključek št. 71
Za dodatne informacije o priključkih različnih digitalnih izhodov,
glejte diagram ožičenja, ki je izdobavljen s CU 352.
8.7.32 Function of digital outputs (4.3.9.1 - 4.3.9.16)
Slika 78 Function of digital outputs
Opis
Funkcijo se lahko poveže z individualnimi izhodi.
Nastavitveno območje
Na vsakem prikazu lahko izberete eno funkcijo:
• No function
• Operation, system
• Alarm, system
• Warning, system
• Ready, system
• Water shortage
• Min. pressure
• Max. pressure
• Emergency run
• Operation, pilot pump
• Operation, backup pump
• Pressure relief valve
• Pump outside duty range
• Operation, pump(s)
• Operation, pump 1 - 6
• Alarm, pump 1
• Alarm, limit 1 exceeded
• Warning, limit 1 exceeded
• Alarm, limit 2 exceeded
• Warning, limit 2 exceeded
• Reduced operation.
Nastavitev preko nadzorne plošče
• Settings > Secondary functions > Stop function > Digital
outputs.
Tovarniška nastavitev
Digitalni izhod Delovanje
DO1 (CU 352) [71] Alarm, system
DO2 (CU 352) [74] Operation, system
