8.7.21 Kompensation för pumpstarttid (4.2.10)

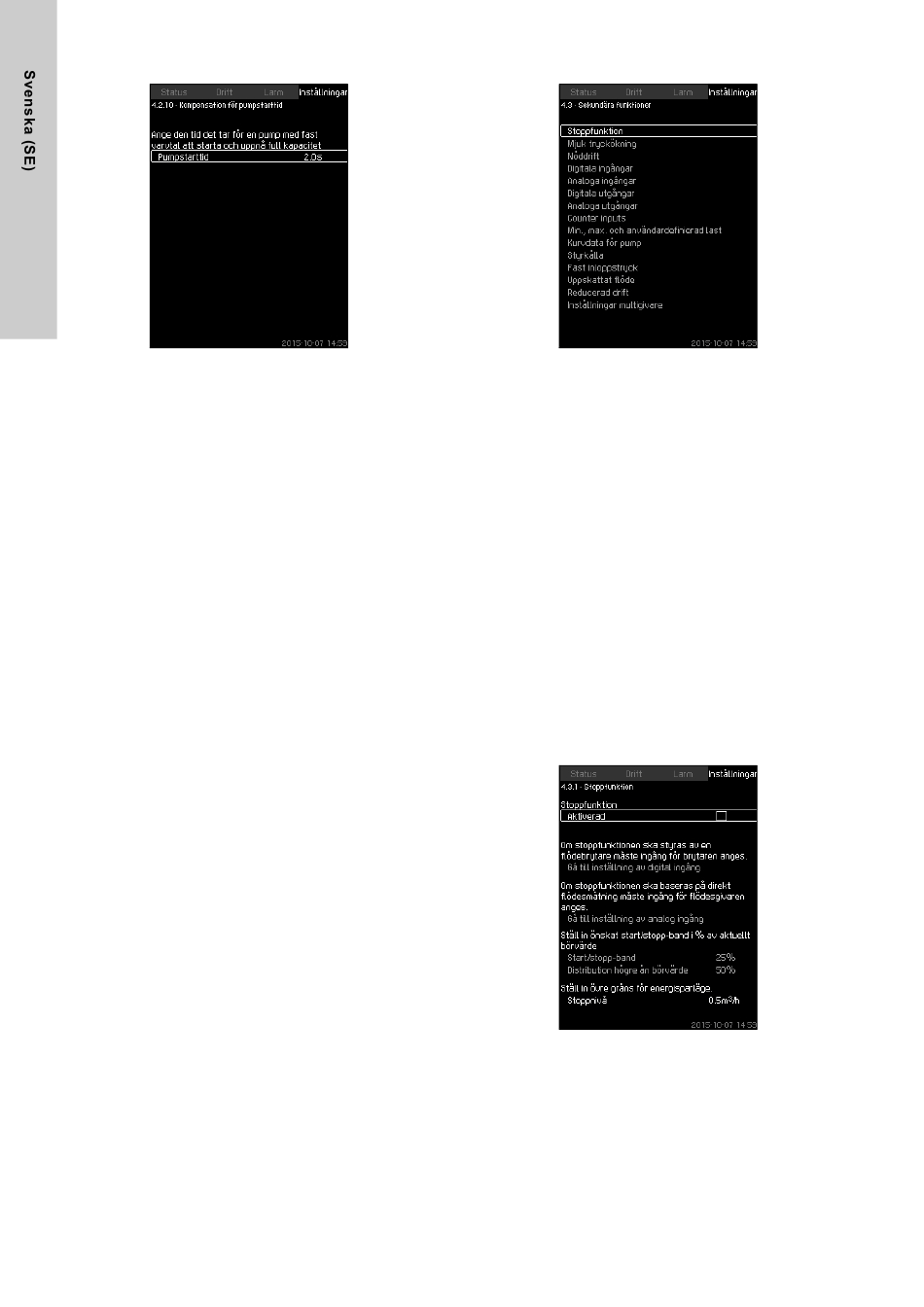

Fig. 62 Kompensation för pumpstarttid
Beskrivning
Denna funktion används endast för MPC-F-system.
Syftet är att undvika störningar när en till/från-reglerad pump med
fast varvtal startas. Funktionen kompenserar för den tid det tar en
till/från-reglerad pump att nå full kapacitet efter start. Den till/från-
reglerade pumpens starttid måste vara känd.
Inställning från manöverpanel
• Inställningar > Kaskadstyrning av pumpar > Kompensation för
pumpstarttid.
• Ställ in: Pumpstarttid
Fabriksinställning
Starttiden är satt till 0 sekunder.
1302
8.7.22 Sekundära funktioner (4.3)
Fig. 63 Sekundära funktioner
Beskrivning
Den här displaybilden används för att ställa in funktioner som är
underordnade normal systemdrift. Sekundära funktioner är funk-
tioner som ger extra funktionalitet.
Displaybilden används för att öppna displaybilder enligt följande:
• Stoppfunktion (4.3.1)
• Mjuk tryckökning (4.3.3)
• Digitala ingångar (4.3.7)
• Analoga ingångar (4.3.8)
• Digitala utgångar (4.3.9)
• Analoga utgångar (4.3.10)
• Nöddrift (4.3.5)
• Min., max. och användardefinierad last (4.3.14)
• Kurvdata för pump (4.3.19)
• Uppskattat flöde (4.3.23)
• Styrkälla (4.3.20)
• Fast inloppstryck (4.3.22)
• Uppskattat flöde (4.3.23)
• Reducerad drift (4.3.24).
8.7.23 Stoppfunktion (4.3.1)
Fig. 64 Stoppfunktion
Beskrivning
Den här funktionen används normalt i applikationer med konstant
tryck för att stoppa den sista pumpen då liten eller ingen förbruk-
ning föreligger.
Funktionens ändamål:
• spara energi
• förhindra att axeltätningar går varma till följd av mekanisk frik-
tion när den pumpade vätskan inte ger tillräcklig kylning
• undvika uppvärmning av den pumpade vätskan.
