8.7.27 De digitala ingångarnas funktion (4.3.7.1)

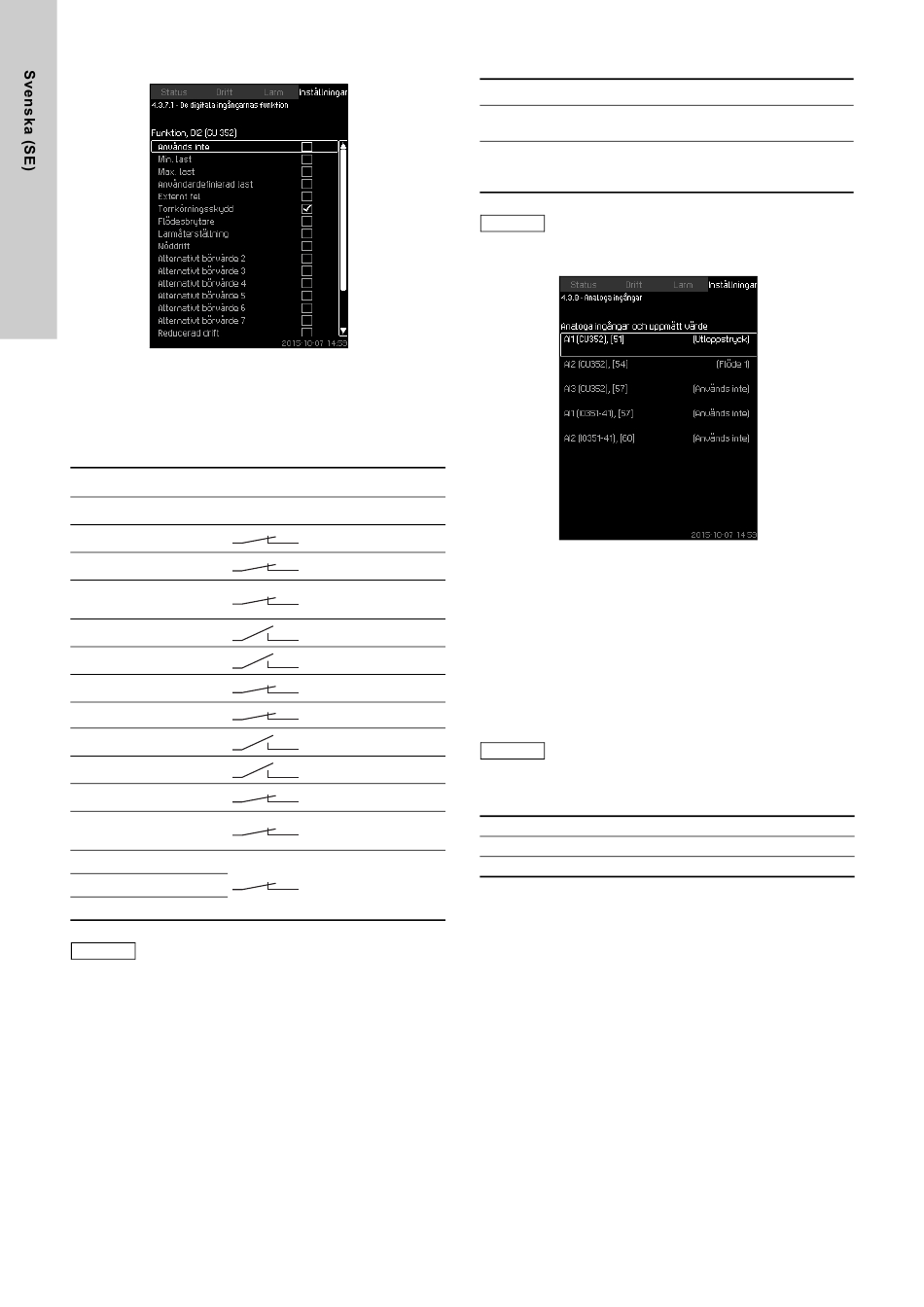

Fig. 73 De digitala ingångarnas funktion
Beskrivning
En funktion kan kopplas till digitala ingångar.
Inställningsområde
En funktion kan väljas i varje displaybild enligt nedan.
Funktion Kontakt aktiverad
Används inte
Min. last
Max. last
Användardefinierad last
Externt fel
Torrkörningsskydd
Flödesbrytare
Larmåterställning
Nöddrift
Fel, pilotpump
Alternativt börvärde 2 - 7
Reducerad drift
Stopp pump 1 - 6
Stopp av pilotpump
Stopp av reservpump
Endst pumpar som är definierade i systemet kan väl-
Anm.
jas på displaybilden.
Mer information om funktionerna finns i respektive avsnitt.
Generellt gäller att sluten kontakt aktiverar den valda funktionen.
Inställning från manöverpanel
• Inställningar > Sekundära funktioner > Stoppfunktion > Digi-
tala ingångar.
1306
= Driftsform "Min."
= Driftsform "Max."
Driftsform
=
"Anv.defin."
= Externt fel
= Vattenbrist
= Flöde
= Larm återställs
= Driftsform "Nöddrift"
= Fel
= Börvärdet är valt
Aktivering av "Redu-
=
cerad drift"
Tvingar pumpen att
=
stanna
Fabriksinställning
Digital ingång Funktion
Externt start/stopp. Öppen kontakt = stopp.
DI1 (CU 352) [10]
OBS! Ingång 1 kan inte ändras.
Övervakning av vattenbrist (torrkörnings-
DI2 (CU 352) [12] skydd). Öppen kontakt = vattenbrist (om
systemet har detta tillval).
För övervakning av vattenbrist måste en tryckbrytare
Anm.
eller nivåvippa vara ansluten till systemet.
8.7.28 Analoga ingångar (4.3.8)
Fig. 74 Analoga ingångar
Beskrivning
Varje ingång kan aktiveras och kopplas till en specifik funktion.
Som standard har systemet tre analoga ingångar. Om systemet
är försett med tillvalsmodul IO 351B har det fem analoga
ingångar.
Alla analoga ingångar visas så att deras fysiska position i syste-
met kan identifieras. En redundant primär givare kan monteras
som reserv för den primära givaren. Detta ger bättre driftsäkerhet
och förebygger driftstopp.
Om två givare ska vara redundanta måste de ha var-
Anm.
sin separat analog ingång.
Exempel
AI1 (CU 352) [51]:
AI1: Analog ingång 1
(CU 352): CU 352
[51]: Plint 51
Inställning från manöverpanel
• Inställningar > Sekundära funktioner > Stoppfunktion >
Analoga ingångar.
